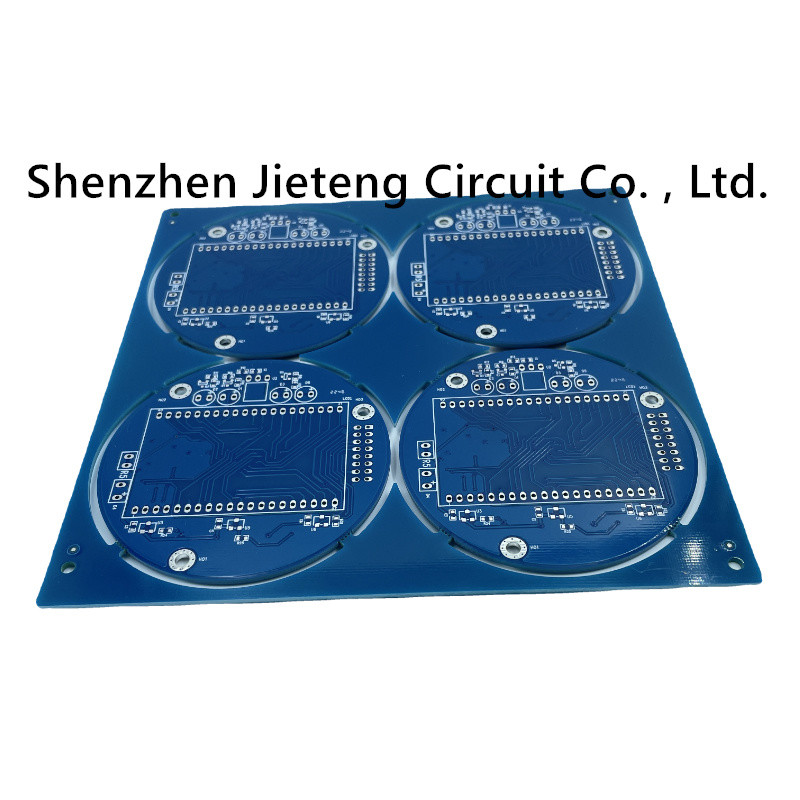

OEM Teflon PCB বোর্ড সমাবেশ প্রক্রিয়াকরণ বোর্ড প্রস্তুতকারক

উৎপত্তি স্থল গুয়াংডং, চীন
পরিচিতিমুলক নাম JIETENG
সাক্ষ্যদান ISO/TS16949/RoHS/TS16949
মডেল নম্বার মাল্টিলেয়ার পিসিবিএ
ন্যূনতম চাহিদার পরিমাণ আলোচনা সাপেক্ষ
মূল্য negotiable
প্যাকেজিং বিবরণ ব্র্যান্ড নিউ শ্রীমতি ক্লিনার মেশিন সমাবেশ অন্যান্য Pcba Pcb ইলেকট্রনিক সার্কিট বোর্ড
ডেলিভারি সময় ডেলিভারির জন্য 5-10 দিন
পরিশোধের শর্ত আলোচনা সাপেক্ষ
যোগানের ক্ষমতা প্রতি মাসে 180000 পিস/পিস অন্যান্য Pcba Pcb ইলেকট্রনিক সার্কিট বোর্ড

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
Min. মিন. line width লাইন প্রস্থ 3মাই Min. মিন. hole size গর্তের আকার 0.1 মিমি
টাইপ বৈদ্যুতিক বোর্ড সোল্ডার মাস্ক রঙ সবুজ কালো লাল
ঝাল মাস্ক সবুজ/কালো/সাদা/লাল/নীল ইত্যাদি নাম মাল্টিলেয়ার পিসিবি ডিজাইন
উপাদান FR4 CEM1 CEM3 Hight TG
বিশেষভাবে তুলে ধরা

OEM PCB বোর্ড সমাবেশ

,

Teflon PCB বোর্ড সমাবেশ

,

Teflon oem pcb প্রস্তুতকারক

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

ইন্টেলিজেন্ট ক্যামেরা PCB স্ক্যানার বোর্ড মোবাইল ফোন পাওয়ার চার্জিং সার্কিট বোর্ড PCBA প্রসেসিং বোর্ড

ওভারভিউ
প্রয়োজনীয় বিবরণ
মডেল নম্বার:
পিসিবিএ
প্রকার:
মাল্টিলেয়ার পিসিবিএ
উৎপত্তি স্থল:
গুয়াংডং, চীন
সরবরাহকারীর ধরন:
PCBA প্রস্তুতকারক
তামার বেধ:
2 OZ
MOQ:
কমপক্ষে 1 পিস
অর্থপ্রদানের মেয়াদ:
আগাম T/T দ্বারা
বিতরণ শর্ত:
এফওবি সেনজেন
অগ্রজ সময়:
আপনার আমানত প্রাপ্তির 15 দিন পরে
উপাদান প্যাকিং:
ট্যারি, টিউব, টেপ
তলার সংখ্যা:
1-32
ন্যূনতম লাইন প্রস্থ/স্পেসিং:
3.0মিল
সর্বোচ্চ প্লেট বেধ অ্যাপারচার অনুপাত:
30:1
বোর্ড বেধ:
0.2 মিমি ~ 6.0 মিমি
সর্বোচ্চ বোর্ড আকার:
640 মিমি * 1100 মিমি
পণ্যের বর্ণনা
স্পেসিফিকেশন:
পিসিবি স্তর:
1-24 স্তর
পিসিবি উপকরণ:
CEM1, CEM3, Teflon, Rogers, FR-4, High Tg FR-4, অ্যালুমিনিয়াম বেস, হ্যালোজেন মুক্ত
পিসিবি সর্বোচ্চ।বোর্ড আকার:
620*1100 মিমি
পিসিবি শংসাপত্র:
RoHS নির্দেশিকা-সঙ্গতিপূর্ণ
পিসিবি বেধ:
1.6 ±0.1 মিমি
আউট লেয়ার কপার বেধ:
0.5-5oz
অভ্যন্তরীণ স্তর তামার বেধ:
0.5-4oz
পিসিবি সর্বোচ্চ।বোর্ড বেধ:
6.0 মিমি
ন্যূনতম গর্ত আকার:
0.20 মিমি
ন্যূনতম লাইন প্রস্থ/স্পেস:
3/3মিল
মিন.S/M পিচ:
0.1 মিমি (4মিল)
প্লেটের বেধ এবং অ্যাপারচার অনুপাত:
30:1
সর্বনিম্ন গর্ত তামা:
20µm
হোল দিয়া।সহনশীলতা (PTH):
±0.075 মিমি (3মিল)
গর্ত দিয়া.সহনশীলতা (NPTH):
±0.05 মিমি (2মিল)
গর্ত অবস্থান বিচ্যুতি:
±0.05 মিমি (2মিল)
রূপরেখা সহনশীলতা:
±0.05 মিমি (2মিল)
PCB পৃষ্ঠ সমাপ্ত:
HASL লিডফ্রি, ইমারসন ENIG, কেম টিন, ফ্ল্যাশ গোল্ড, ওএসপি, সোনার আঙুল, খোসা ছাড়ানো, নিমজ্জন সিলভার
পিসিবি সোল্ডার মাস্ক:
কালো, সাদা, হলুদ
কিংবদন্তি:
সাদা
ই-পরীক্ষা:
100% AOI, এক্স-রে, ফ্লাইং প্রোব পরীক্ষা।
রূপরেখা:
রাউট এবং স্কোর/ভি-কাট
পরিদর্শন মান:
IPC-A-610CCLASSII
সার্টিফিকেট:
UL (E503048), ISO9001/ISO14001/IATF16949
বহির্গামী প্রতিবেদন:
চূড়ান্ত পরিদর্শন, ই-টেস্ট, সোল্ডারেবিলিটি টেস্ট, মাইক্রো সেকশন এবং আরও অনেক কিছু
PCB সমাবেশ OEM পরিষেবা
ইলেকট্রনিক উপাদান উপাদান ক্রয়
বেয়ার পিসিবি ফ্যাব্রিকেশন
কেবল, ওয়্যার-হার্নেস অ্যাসেম্বলি, শীট মেটাল, ইলেকট্রিক্যাল ক্যাবিনেট অ্যাসেম্বলি পরিষেবা
পিসিবি সমাবেশ পরিষেবা: এসএমটি, বিজিএ, ডিআইপি
PCBA পরীক্ষা: AOI, ইন-সার্কিট টেস্ট (ICT), ফাংশনাল টেস্ট (FCT)
কনফর্মাল লেপ পরিষেবা
প্রোটোটাইপিং এবং গণ উত্পাদন
PCBA ODM পরিষেবা
PCB লেআউট, PCBA ডিজাইন আপনার ধারণা অনুযায়ী
PCBA কপি/ক্লোন
ডিজিটাল সার্কিট ডিজাইন / এনালগ সার্কিট ডিজাইন / lRF ডিজাইন / এমবেডেড সফটওয়্যার ডিজাইন
ফার্মওয়্যার এবং মাইক্রোকোড প্রোগ্রামিং উইন্ডোজ অ্যাপ্লিকেশন (GUI) প্রোগ্রামিং/উইন্ডোজ ডিভাইস ড্রাইভার (WDM) প্রোগ্রামিং
এমবেডেড ইউজার ইন্টারফেস ডিজাইন / এলসিস্টেম হার্ডওয়্যার ডিজাইন



OEM Teflon PCB বোর্ড সমাবেশ প্রক্রিয়াকরণ বোর্ড প্রস্তুতকারক 0
