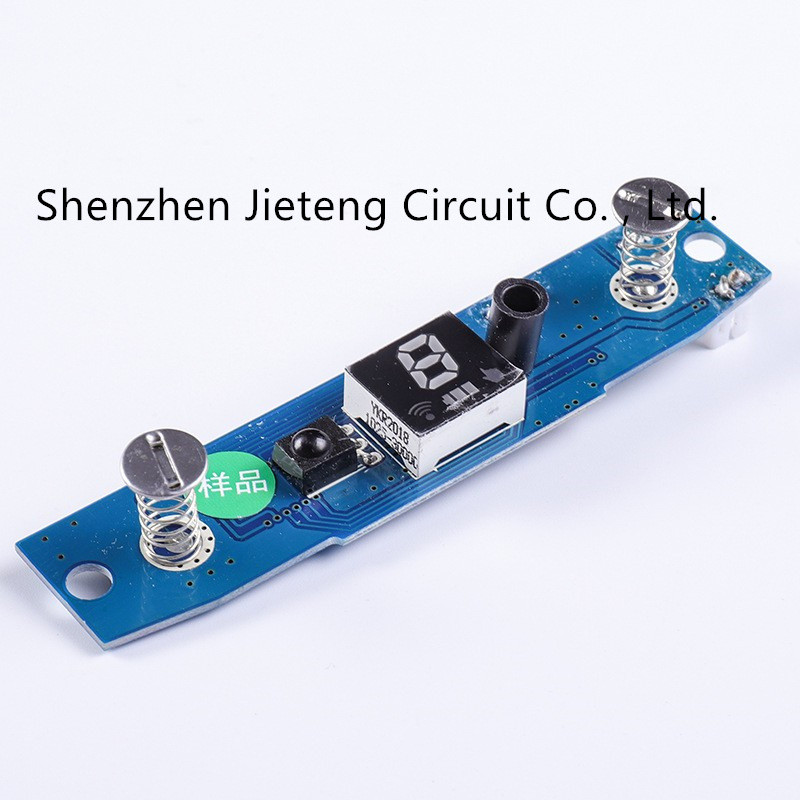

JIETENG FR4 CTI300 মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড সমাবেশ পরিষেবা
| উৎপত্তি স্থল | গুয়াংডং, চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | পিসিবিএ |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | 1. ভিতরের: PCB: ভ্যাকুয়াম প্যাকিং PCBA: ESD প্যাকিং 2. বাইরের: স্ট্যান্ডার্ড এক্সপোর্ট শক্ত কাগজ 3. |
| ডেলিভারি সময় | 3-10 দিনের মধ্যে ডেলিভারি |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | প্রতি মাসে 200000 পিস/পিস |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| ভিত্তি উপাদান | FR-4, FR-4 | তামার বেধ | 1/2 oz মিনিট; 12 oz সর্বোচ্চ |
|---|---|---|---|
| বোর্ডের বেধ | 0.2mm-6mm(8mil-126mil) | Min. মিন. line width লাইন প্রস্থ | 0.075 মিমি (3মিল) |
| বিশেষভাবে তুলে ধরা | CTI300 মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড,JIETENG মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড,JIETENG সার্কিট বোর্ড সমাবেশ পরিষেবা |
||
পণ্যের বর্ণনা
ইভেন্ট ডেটা রেকর্ডার PCBA সমাধান উন্নয়ন APP লিখন PCB উচ্চ ফ্রিকোয়েন্সি বোর্ড
প্রয়োজনীয় বিবরণ
| পিসিবি উত্পাদন ক্ষমতা | |
| আইটেম | স্পেসিফিকেশন |
| উপাদান | এফআর-৪,FR1,FR2;CEM-1, CEM-3, রজার্স,টেফলন, আরলন, অ্যালুমিনিয়াম বেস, কপার বেস, সিরামিক, ক্রোকারিজ ইত্যাদি। |
| মন্তব্য | উচ্চ Tg CCL উপলব্ধ(Tg>=170℃) |
| ফিনিশ বোর্ডের বেধ | 0.2 মিমি-6.00 মিমি(8মিল-126মিল) |
| সারফেস ফিনিশ | সোনার আঙুল(>=0.13um), ইমারসন গোল্ড(0.025-0075um), প্লেটিং গোল্ড(0.025-3.0um), HASL(5-20um), OSP(0.2-0.5um) |
| আকৃতি | রাউটিং,ঘুষি,ভি-কাট,চেম্ফার |
| সারফেস ট্রিটমেন্ট | সোল্ডার মাস্ক (কালো, সবুজ, সাদা, লাল, নীল, বেধ> = 12um, ব্লক, BGA) |
| সিল্কস্ক্রিন (কালো, হলুদ, সাদা) | |
| খোসা ছাড়তে সক্ষম মুখোশ (লাল, নীল, বেধ> = 300um) | |
| ন্যূনতম কোর | 0.075 মিমি (3মিল) |
| তামার পুরুত্ব | 1/2 oz মিনিট;সর্বোচ্চ 12oz |
| ন্যূনতম ট্রেস প্রস্থ এবং লাইন ব্যবধান | 0.075 মিমি/0.075 মিমি(৩মিল/3মিল) |
| CNC তুরপুন জন্য ন্যূনতম গর্ত ব্যাস | 0.1 মিমি (4মিল) |
| খোঁচা জন্য ন্যূনতম গর্ত ব্যাস | 0.6 মিমি (35মিল) |
| সবচেয়ে বড় প্যানেলের আকার | 610 মিমি * 508 মিমি |
| গর্ত অবস্থান | +/-0.075mm(3mil) CNC তুরপুন |
| কন্ডাক্টর প্রস্থ(W) | +/-0.05mm(2mil) বা +/-20% আসল |
| গর্ত ব্যাস(H) | PTHL:+/-0.075mm(3mil) |
| নন PTHL:+/-0.05mm(2mil) | |
| রূপরেখা সহনশীলতা | +/-0.1 মিমি(৪ মিলিয়ন)সিএনসি রাউটিং |
| ওয়ার্প এবং টুইস্ট | 0.70% |
| অন্তরণ প্রতিরোধের | 10Kohm-20Mohm |
| পরিবাহিতা | <50ohm |
| পরীক্ষা ভোল্টেজ | 10-300V |
| প্যানেলের আকার | 110 x 100 মিমি (মিনিট) |
| 660 x 600 মিমি (সর্বোচ্চ) | |
| লেয়ার-লেয়ার ভুল নিবন্ধন | 4 স্তর: 0.15mm(6mil) সর্বোচ্চ |
| 6 স্তর: 0.25mm (10mil) সর্বোচ্চ | |
| একটি অভ্যন্তরীণ স্তরের গর্ত প্রান্ত থেকে সার্কিট্রি প্যাটার্নের মধ্যে ন্যূনতম ব্যবধান | 0.25 মিমি (10মিল) |
| বোর্ডের আউটলাইন থেকে একটি অভ্যন্তরীণ স্তরের সার্কিট্রি প্যাটার্নের মধ্যে ন্যূনতম ব্যবধান | 0.25 মিমি (10মিল) |
| বোর্ড বেধ সহনশীলতা |
4 স্তর:+/-0.13 মিমি(5মিল) |
