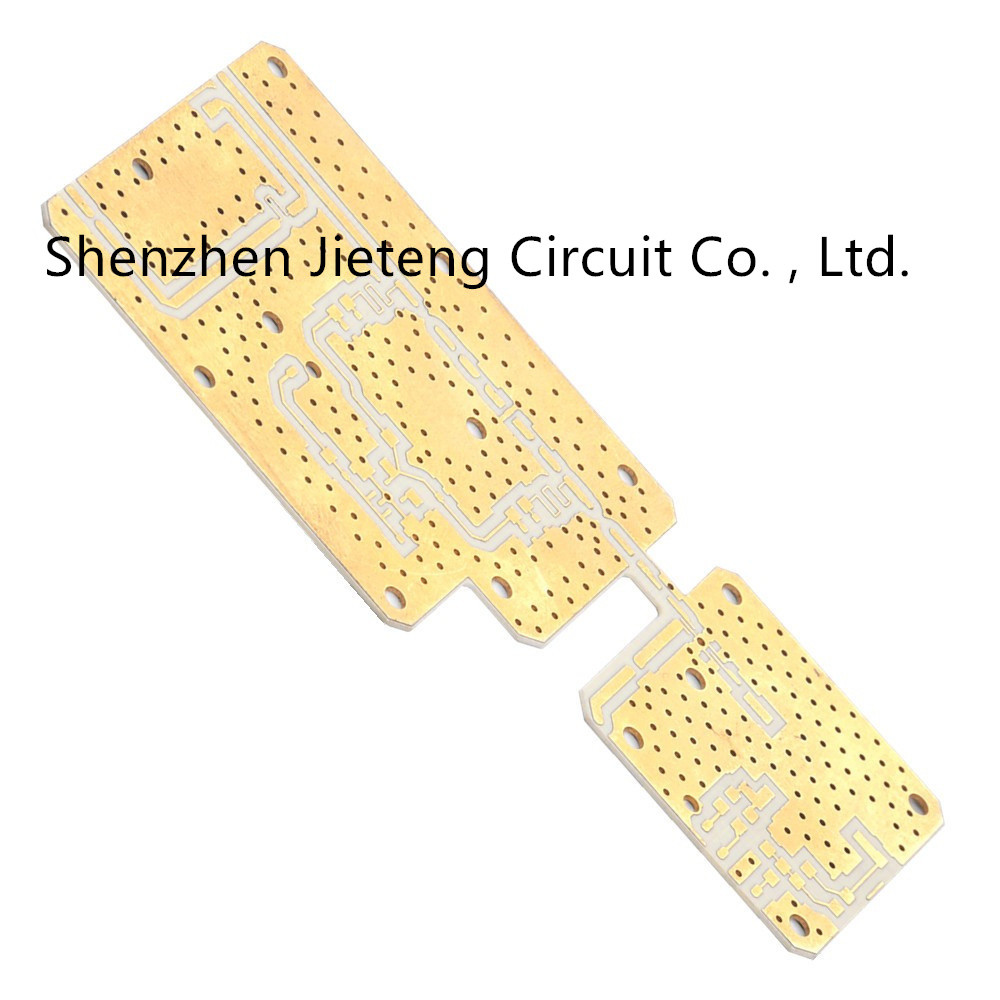

4 লেয়ার Ro5880 Flex PCB কাস্টমার সার্ভিস অ্যাসেম্বলি TS16949 প্রত্যয়িত
| উৎপত্তি স্থল | গুয়াংডং, চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | পিসিবিএ |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | ভ্যাকুয়াম প্যাকেজ |
| ডেলিভারি সময় | ডেলিভারির জন্য 5-8 দিন |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | প্রতি মাসে 50000 বর্গ মিটার/বর্গ মিটার |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| তামার বেধ | 1/2OZ 1OZ 2OZ 3OZ | বেস উপাদান | এফআর-4 |
|---|---|---|---|
| Min. মিন. line spacing লাইন ব্যবধান | 0.1mm4mil) | Min. মিন. line width লাইন প্রস্থ | 4মিল |
| Min. মিন. hole size গর্তের আকার | 0.2 মিমি | বোর্ডের বেধ | 0.2-6.0 মিমি |
| বিশেষভাবে তুলে ধরা | Ro5880 পিসিবি গ্রাহক পরিষেবা,TS16949 পিসিবি গ্রাহক পরিষেবা,Ro5880 ফ্লেক্স পিসিবি সমাবেশ |
||
পণ্যের বর্ণনা
বুদ্ধিমান রোবট সার্কিট বোর্ড ব্লুটুথ এমবেডেড অন্ধ গর্ত বোর্ড PCB সার্কিট বোর্ড বেতার রাউটার সার্কিট বোর্ড
প্রয়োজনীয় বিবরণ
| পিসিবি উৎপাদন ক্ষমতা | |
| আইটেম | উত্পাদন ক্ষমতা |
| স্তর | 1-50 স্তর |
| উপাদান প্রকার | Fr-4, Fr-5, High-Tg, হ্যালোজেন ফ্রি, রজার্স, আইসোলা, ট্যাকোনিক, |
| আর্লন, টেফলন, অ্যালুমিনিয়াম ভিত্তিক, কপার ভিত্তিক পিসিবি | |
| বোর্ডের বেধ | 8mil-236mil |
| মিন.ট্র্যাক প্রস্থ | 3মিল / 0.075 মিমি |
| মিন.ট্র্যাক স্পেস | 3মিল / 0.075 মিমি |
| বাহ্যিক কিউ বেধ | HOZ-15OZ / 17um~525um |
| অভ্যন্তরীণ কিউ বেধ | HOZ-8OZ / 17um~280um |
| ড্রিলিং বিট সাইজ (CNC) | 6mil-256mil/0.15mm-6.50mm |
| লেজার তুরপুন গর্ত আকার | 4মিল / 0.1 মিমি |
| দৃষ্টিভঙ্গি রেশন | 12:01 |
| ঝাল মাস্ক | সবুজ, নীল, সাদা, কালো, লাল, হলুদ, বেগুনি, ইত্যাদি |
| প্লাগড হোল ব্যাস | 8mil-20mil/ 0.20mm-0.50mm |
| প্রতিবন্ধকতা নিয়ন্ত্রণ V-স্কোরিং | সর্বনিম্ন ±5%, সাধারণ ±10% |
| পৃষ্ঠ সমাপ্তি | HASL, HASL (লিড ফ্রি), ইমার্সন গোল্ড, ইমারসন টিন, |
| নিমজ্জন সিলভার, OSP, হার্ড গোল্ড (100u" পর্যন্ত) | |
পিসিবি উত্পাদন ক্ষমতা:
| প্রবন্ধ | বর্ণনা | সামর্থ্য |
| স্তরিত উপকরণ | FR4, উচ্চ TG FR4, উচ্চ ফ্রিকোয়েন্সি, অ্যালাম, FPC | |
| বোর্ড কাটিং | স্তরের সংখ্যা | 1-48 |
| অভ্যন্তরীণ স্তরগুলির জন্য Min.thickness (Cu বেধ বাদ দেওয়া হয়) |
0.003”(0.07 মিমি) | |
| বোর্ডের বেধ | স্ট্যান্ডার্ড | (0.1-4 মিমি±10%) |
| মিন. | একক/ডবল:0.008±0.004” | |
| 4 স্তর: 0.01±0.008” | ||
| 8 স্তর: 0.01±0.008” | ||
| নম এবং মোচড় | 7/1000 এর বেশি নয় | |
| তামার ওজন | বাইরের ঘন ওজন | 0.5-4 0z |
| অভ্যন্তরীণ ঘন ওজন | 0.5-3 0z | |
| তুরপুন | ন্যূনতম আকার | 0.0078”(0.2 মিমি) |
| ড্রিল বিচ্যুতি | ±0.002″(0.05 মিমি) | |
| PTH গর্ত সহনশীলতা | ±0.002″(0.005 মিমি) | |
| NPTH গর্ত সহনশীলতা | ±0.002″(0.005 মিমি) | |
| ঝাল মাস্ক | রঙ | সবুজ, সাদা, কালো, লাল, নীল… |
| সর্বনিম্ন সোল্ডার মাস্ক ছাড়পত্র | 0.003″(0.07 মিমি) | |
| পুরুত্ব | (0.012*0.017 মিমি) | |
| সিল্কস্ক্রিন | রঙ | সাদা, কালো, হলুদ, নীল… |
| ন্যূনতম আকার | 0.006″(0.15 মিমি) | |
| কম্পোনেন্ট সোর্সিং | হ্যাঁ | |
| পিসিবির সহনশীলতা | ±5% | |
| ফিনিশ বোর্ডের সর্বোচ্চ আকার | 700*460 মিমি | |
| MOQ | NO MOQ (1pcs) | |
| সারফেস ফিনিশ | HASL, ENIG, নিমজ্জন সিলভার, নিমজ্জন টিন, OSP… | |
| পিসিবি আউটলাইন | বর্গক্ষেত্র, বৃত্ত, অনিয়মিত (জিগ সহ) | |
| প্যাকেজ | কিউএফএন, বিজিএ, এসএসওপি, পিএলসিসি, এলজিএ | |
| উপ-সমাবেশ | প্লাস্টিক, ধাতু, পর্দা | |
| ন্যূনতম লাইন/স্পেস | 0.075/0.075 মিমি |
|
