8 লেয়ার ইমারসন গোল্ড ইম্পিডেন্স PCB বোর্ড প্রোটোটাইপ FR4 S1150G
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | FR4 |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী |
| ডেলিভারি সময় | 5-8 কার্যদিবস |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | 150000 বর্গ মিটার / বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| বেস উপাদান | এফআর-4 | তামার বেধ | 1 অজ |
|---|---|---|---|
| টাইপ | বৈদ্যুতিক বোর্ড | সোল্ডার মাস্ক রঙ | সবুজ |
| পিসিবি বোর্ড পুরু | 1.6 মিমি | Min. মিন. line distance/space লাইন দূরত্ব/স্থান | 4/4মিল |
| বিশেষভাবে তুলে ধরা | নিমজ্জন গোল্ড পিসিবি বোর্ড প্রোটোটাইপ,8 স্তর পিসিবি বোর্ড প্রোটোটাইপ,1OZ পিসিবি বোর্ড সমাবেশ |
||
পণ্যের বর্ণনা

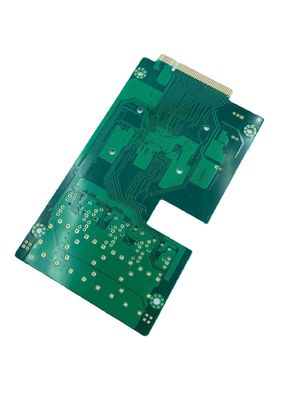

8-স্তর নিমজ্জন গোল্ড ইম্পিডেন্স বোর্ড PCB বোর্ড প্রোটোটাইপ FR4 S1150G
8-স্তর পিসিবি সার্কিট বোর্ড
PCB পুরুত্ব ক্ষমতা: PCB এর পুরুত্ব 0.2 থেকে 4.0mm পর্যন্ত হতে পারে।যাইহোক, 0.2 মিমি থেকে পাতলা বা 4 মিমি থেকে পুরু বোর্ডগুলির পর্যালোচনা প্রয়োজন।যদি বোর্ডের পুরুত্ব 0.6 মিমি বা তার কম হয়, তাহলে PCB এর HASL পৃষ্ঠের ফিনিস থাকতে পারে না।
তামার বেধ: ভিতরের এবং বাইরের বেস তামার স্তরগুলির সর্বনিম্ন বেধ 0.3/0.5oz, সর্বাধিক বেধ 3oz পৌঁছতে পারে এবং উন্নত স্তর 4-6oz পৌঁছতে পারে।
বাঁক এবং মোচড় সহনশীলতা: PCB এর একটি 0.075% বাঁক এবং মোচড় সহনশীলতা রয়েছে।
ন্যূনতম গর্তের আকার: PCB এর ন্যূনতম গর্তের আকার 0.15 মিমি হতে পারে, তবে 0.15 মিমি থেকে ছোট গর্তযুক্ত বোর্ডগুলি পর্যালোচনা করা দরকার।
HDI ন্যূনতম ড্রিলিং ক্ষমতা: PCB ন্যূনতম ড্রিলিং আকার 0.08-0.10mm।
PCB ট্রেস/ক্লিয়ারেন্স ক্ষমতা: PCB ট্রেস/ক্লিয়ারেন্স ক্ষমতা 3mil (0.075mm) পর্যন্ত।
PCB আউটলাইন পদ্ধতি: PCB আউটলাইন রাউটিং, V-CUT বা পাঞ্চিং ব্যবহার করতে পারে।
সোল্ডার মাস্ক পুরুত্বের ক্ষমতা: PCB-এর একটি আদর্শ সোল্ডার মাস্ক বেধ 15-20um বা 35um এর প্রিমিয়াম পুরুত্ব থাকতে পারে।
ন্যূনতম সোল্ডার মাস্ক ব্রিজের প্রস্থ ক্ষমতা: ন্যূনতম সোল্ডার মাস্ক ব্রিজের প্রস্থ ক্ষমতা সবুজের জন্য 4 মিলিয়ন এবং অন্যান্য রঙের জন্য 4.8 মিলিয়ন।
সোল্ডার মাস্ক ফিলিং ক্ষমতা: পিসিবিতে 0.1-0.5 মিমি ব্যাস সহ সোল্ডার মাস্ক ফিলিং হোল থাকতে পারে।
সোল্ডার মাস্ক রঙ: সোল্ডার মাস্ক সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা বা অন্যান্য রঙের হতে পারে।
পিসিবি সিল্ক স্ক্রিন প্রিন্টিং: পিসিবি সিল্ক স্ক্রিন প্রিন্টিং সাদা, কালো বা অন্যান্য রং হতে পারে প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে।
| স্তর গণনা: | 8 স্তর | সার্কিট বোর্ড স্তরিত: | FR4 |
| বিভিন্ন কপার বেধ: | 1/1/1/1OZ | পিসিবি বোর্ড পুরু: | 1.6 মিমি |
| ক্ষুদ্রতম যান্ত্রিক ড্রিলিং গর্ত: | 0.20 মিমি | মিন.লাইন দূরত্ব/স্থান: | 4/4মিল |
| সোল্ডার মাস্ক রঙ: | সবুজ রঙ KSM | কিংবদন্তিদের রঙ: | সাদা রঙ |
| PCB পৃষ্ঠ সমাপ্ত: | নিমজ্জন স্বর্ণ | বোর্ড প্রোফাইল: | মিলিং |
| পিসিবি বোর্ডের আবেদন: | শিল্প নিয়ন্ত্রণ | ||
| বিশেষ প্রয়োজনীয়তা অনুরোধ: | প্রতিবন্ধকতা নিয়ন্ত্রণ | ||
Shenzhen Jieteng সার্কিট কোং, লি.
বিভিন্ন ধরনের PCB সার্কিট বোর্ড উৎপাদনে বিশেষীকরণ
