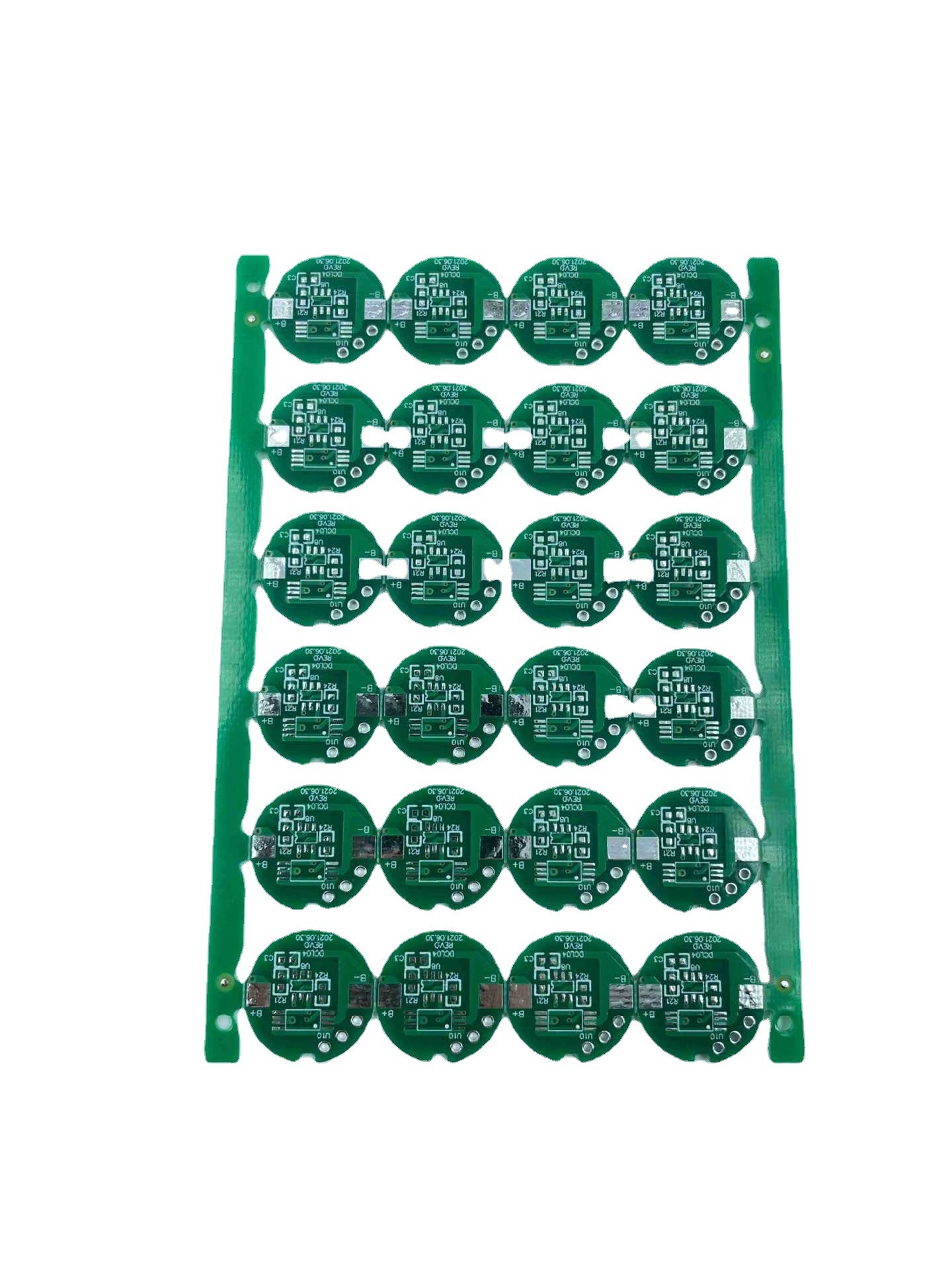

cem-3 FR4 মাল্টিলেয়ার PCB সার্কিট বোর্ড HASL সারফেস ফিনিশিং
| উৎপত্তি স্থল | গুয়াংডং, চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | পিসিবিএ |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | ভিতরের ভ্যাকুয়াম প্যাকিং, বাইরের স্ট্যান্ডার্ড শক্ত কাগজ |
| ডেলিভারি সময় | ডেলিভারির জন্য 5-8 দিন |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | প্রতি বছর 150000 বর্গ মিটার/বর্গ মিটার |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| বোর্ড বেধ | 0.2-6.0 মিমি | Min. মিন. line width লাইন প্রস্থ | 0.1 0 মিমি |
|---|---|---|---|
| তামার বেধ | 1/2 Oz মিন | বেস উপাদান | FR-4/অ্যালুমিনিয়াম/সিরামিক/Cem-3 |
| Min. মিন. line spacing লাইন ব্যবধান | 0.003" | বোর্ডের ধরন | অনমনীয়, নমনীয়, অনমনীয়-নমনীয় |
| বিশেষভাবে তুলে ধরা | 0.003" মাল্টিলেয়ার পিসিবি সার্কিট বোর্ড,সিএম-3 মাল্টিলেয়ার পিসিবি সার্কিট বোর্ড,এইচএএসএল মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন |
||
পণ্যের বর্ণনা
FR4 মাল্টিলেয়ার পিসিবি সার্কিট বোর্ড পিসিবি প্রস্তুতকারক
প্রয়োজনীয় বিবরণ
| PCB জন্য প্রযুক্তিগত স্পেসিফিকেশন | |
| স্তরের সংখ্যা | 1,2,4 বা 6, 32টি স্তর পর্যন্ত |
| বোর্ড আকৃতি | চতুর্ভুজাকার, গোলাকার, স্লট, কাটআউট, জটিল, অনিয়মিত |
| বোর্ডের ধরন | অনমনীয়, নমনীয়, অনমনীয়-নমনীয় |
| বোর্ড উপাদান | FR-4 গ্লাস ইপোক্সি, FR-4 উচ্চ Tg, Rohs কমপ্লায়েন্ট, অ্যালুমিনিয়াম, রজার্স, ইত্যাদি। |
| বোর্ড কাটিং | শিয়ার, ভি-স্কোর, ট্যাব-রাউটেড |
| বোর্ডের বেধ | 0.2-4.0 মিমি, ফ্লেক্স 0.01-0.25 মিমি |
| তামার ওজন | 1.0, 1.5, 2.0 oz |
| ঝাল মাস্ক | ডাবল-পার্শ্বযুক্ত সবুজ LPI, এছাড়াও লাল, সাদা, হলুদ, নীল, কালো সমর্থন করে |
| সিল্ক স্ক্রিন | সাদা, হলুদ, কালো, বা নেতিবাচক মধ্যে ডবল-পার্শ্বযুক্ত বা একতরফা |
| সিল্ক স্ক্রিন মিন লাইন প্রস্থ | 0.006'' বা 0.15 মিমি |
| সর্বোচ্চ বোর্ডের মাত্রা | 20 ইঞ্চি * 20 ইঞ্চি বা 500 মিমি * 500 মিমি |
| মিন ট্রেস/গ্যাপ | 0.10mm, বা 4mils |
| ন্যূনতম ড্রিল গর্ত ব্যাস | 0.01'', 0.25 মিমি বা 10মিল |
| সারফেস ফিনিশ | HASL, নিকেল, নিমজ্জন স্বর্ণ, নিমজ্জন টিন, নিমজ্জন সিলভার, OSP, ইত্যাদি। |
| বোর্ড বেধ সহনশীলতা | ±10% |
| কপার ওজন সহনশীলতা | ± 0.25 oz |
| ন্যূনতম স্লট প্রস্থ | 0.12'', 3.0মিমি বা 120মিলি |
| V-স্কোর গভীরতা | বোর্ডের বেধের 20-25% |
| ডিজাইন ফাইল ফরমেট | Gerber RS-274,274D, Eagle এবং AutoCAD এর DXF, DWG |
