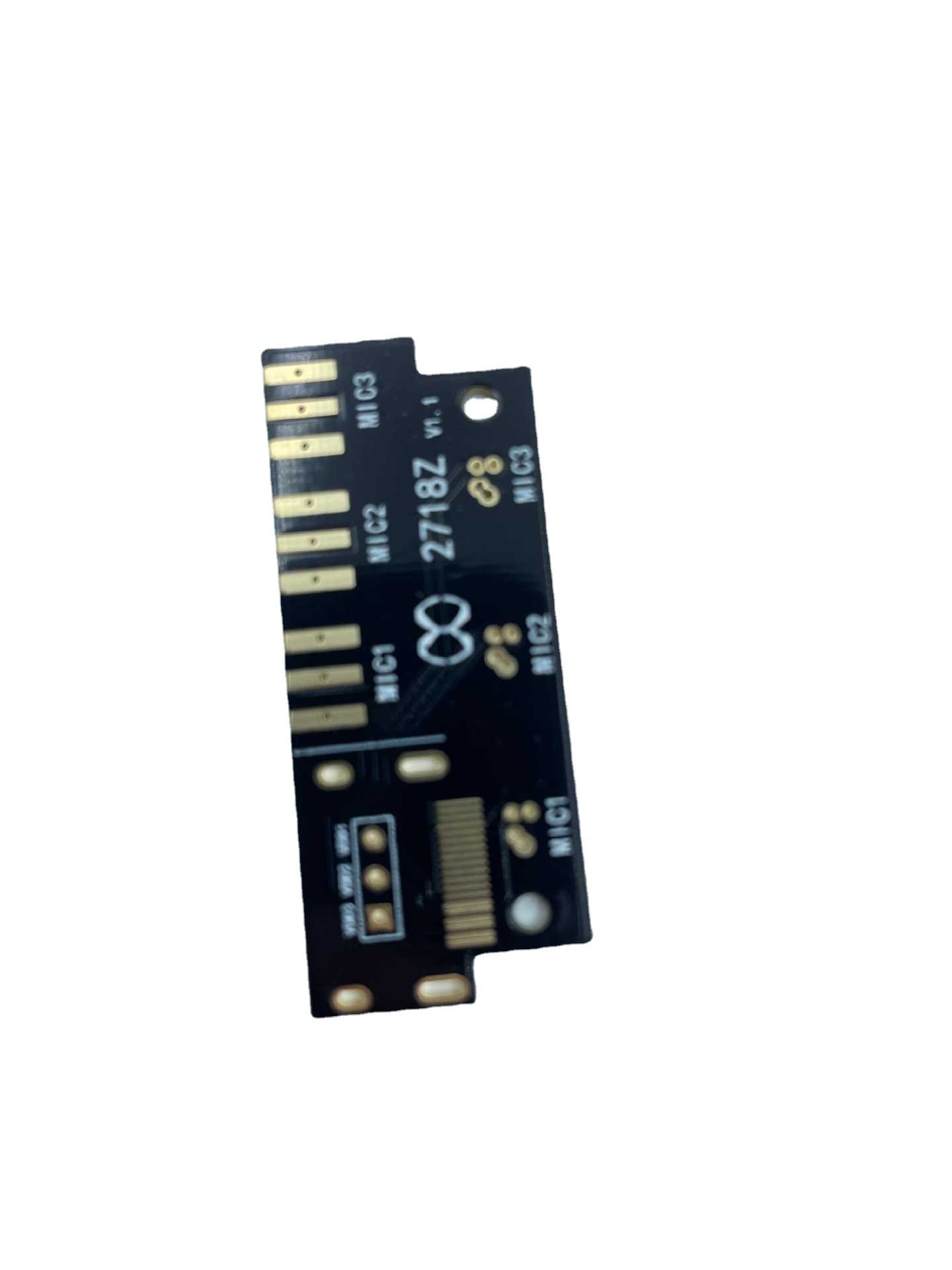

HASL সারফেস ফিনিশিং 4.0mm মাল্টিলেয়ার PCB FR4 TG170 ইমারসন গোল্ড 3u
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | FR4 |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী |
| ডেলিভারি সময় | 5-8 কার্যদিবস |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | 150000 বর্গ মিটার / বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| পৃষ্ঠ সমাপ্তি | HASL | তামার বেধ | 2 Oz |
|---|---|---|---|
| ঝাল মাস্ক | কালো সবুজ নীল | বেস উপাদান | FR4 |
| বোর্ড বেধ | 1.6 | সিল্কস্ক্রিন | সাদা |
| বিশেষভাবে তুলে ধরা | HASL সারফেস ফিনিশিং মাল্টিলেয়ার PCB,FR4 TG170 Multilayer PCB,3u SMT সমাবেশ পরিষেবা |
||
পণ্যের বর্ণনা
4.0mm মাল্টিলেয়ার PCB FR4 TG170 ইমারসন গোল্ড 3u
একটি 4.0 মিমি মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড (পিসিবি) এমন একটি পিসিবিকে বোঝায় যার পুরুত্ব 4.0 মিমি এবং এতে সাবস্ট্রেট উপাদান এবং তামার চিহ্নের একাধিক স্তর থাকে।মাল্টিলেয়ার পিসিবিগুলি এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে আরও জটিল সার্কিটের প্রয়োজন হয় এবং তারা একক বা দ্বি-স্তর পিসিবিগুলির তুলনায় বৃদ্ধি কার্যকারিতা এবং আকার হ্রাস করার অনুমতি দেয়।
FR4 TG170 হল এক ধরনের সাবস্ট্রেট উপাদান যা সাধারণত PCBs তৈরিতে ব্যবহৃত হয়।এটির একটি গ্লাস ট্রানজিশন টেম্পারেচার (Tg) 170°C, যা নির্দেশ করে যে এটি অপারেশন চলাকালীন উচ্চ তাপমাত্রা সহ্য করতে পারে তার যান্ত্রিক বা বৈদ্যুতিক বৈশিষ্ট্য না হারিয়ে।এটি উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য উপযুক্ত করে তোলে।
নিমজ্জন স্বর্ণ হল এক ধরনের পৃষ্ঠের ফিনিশ যা পিসিবি পৃষ্ঠের তামার ট্রেস এবং প্যাডে প্রয়োগ করা হয়।এটি অক্সিডেশন এবং অন্যান্য ধরণের ক্ষয় থেকে ভাল সুরক্ষা প্রদান করে এবং এটি সাধারণত উচ্চ-নির্ভরযোগ্য অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
3u নিমজ্জন সোনার পৃষ্ঠের ফিনিশে সোনার স্তরের বেধকে বোঝায়।একটি 3u পৃষ্ঠের অর্থ হল নিমজ্জন সোনার স্তরের পুরুত্ব 3 মাইক্রন, যা অনেক নিমজ্জন সোনার ফিনিশের জন্য একটি আদর্শ বেধ।
সামগ্রিকভাবে, FR4 TG170 উপাদান দিয়ে তৈরি একটি 4.0mm মাল্টিলেয়ার PCB এবং 3u পুরুত্বের সাথে নিমজ্জন গোল্ড সারফেস ফিনিস একটি উচ্চ-পারফরম্যান্স PCB যা উচ্চ-তাপমাত্রা এবং উচ্চ-নির্ভরযোগ্যতা অ্যাপ্লিকেশন সহ বিস্তৃত অ্যাপ্লিকেশনের জন্য উপযুক্ত।PCB-এর নির্দিষ্ট ক্ষমতা এবং স্পেসিফিকেশন নির্মাতা এবং অ্যাপ্লিকেশনের নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করবে।
| স্তর | 1~80 স্তর |
| উপাদান | FR4, CEM1, CEM3, Hight TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, অ্যালুমিনিয়াম |
| বোর্ড আকৃতি | আয়তক্ষেত্রাকার, গোলাকার, স্লট, কাটআউট, জটিল অনিয়মিত |
| বোর্ড কাটা | শিয়ার, ভি-স্কোর, ট্যাব-রাউটেড, কাউন্টার সাঙ্ক |
| বোর্ড বেধ | 0.2~8.0 মিমি, ফ্লেক্স 0.1-0.25 মিমি |
| তামার ওজন | 0.5oZ~12oZ |
| ঝাল মাস্ক | দ্বি-পার্শ্বযুক্ত সবুজ এলপিআই, লাল, সাদা, হলুদ, নীল, কালো, বেগুনি ইত্যাদি। সোল্ডার মাস্ক |
| সিল্ক পর্দা | সাদা, হলুদ, কালো ইত্যাদিতে ডাবল-পার্শ্বযুক্ত বা একক-পার্শ্বযুক্ত |
| ন্যূনতম লাইন প্রস্থ/স্পেস | 0.08 মিমি/3মিল |
| সর্বোচ্চ বোর্ডের মাত্রা | 25.6ইঞ্চি*43.3ইঞ্চি বা 650মিমি*1100মিমি |
| ন্যূনতম ড্রিল গর্ত ব্যাস | 0.1 মিমি |
| মিন লেজার ড্রিল গর্ত ব্যাস | 0.075 মিমি |
| সারফেস ফিনিস | HASL |
Shenzhen Jieteng Circuit Co., Ltd. হল PCB সার্কিট বোর্ডের উৎপাদনে বিশেষায়িত একটি কারখানা।চীনের শেনজেনে অবস্থিত, কোম্পানিটি একক-পার্শ্বযুক্ত, দ্বি-পার্শ্বযুক্ত এবং বহুস্তরীয় PCB সহ বিস্তৃত PCB তৈরি করে।
Shenzhen Jieteng Circuit Co., Ltd. গ্রাহক সেবাকে অত্যন্ত গুরুত্ব দেয়।আমাদের কোম্পানি ডিজাইন থেকে ডেলিভারি পর্যন্ত সমগ্র PCB উত্পাদন প্রক্রিয়া জুড়ে পৃথক সমাধান এবং সহায়তা প্রদানের জন্য গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করে।
Shenzhen Jieteng Circuit Co., Ltd. গুণমান এবং গ্রাহক পরিষেবার উপর দৃঢ় ফোকাস সহ একটি স্বনামধন্য PCB প্রস্তুতকারক।PCB উত্পাদনে আমাদের দক্ষতা এবং গ্রাহক সন্তুষ্টির প্রতিশ্রুতি আমাদেরকে এমন ব্যবসার জন্য একটি নির্ভরযোগ্য অংশীদার করে তোলে যার জন্য উচ্চ-মানের PCB প্রয়োজন।
