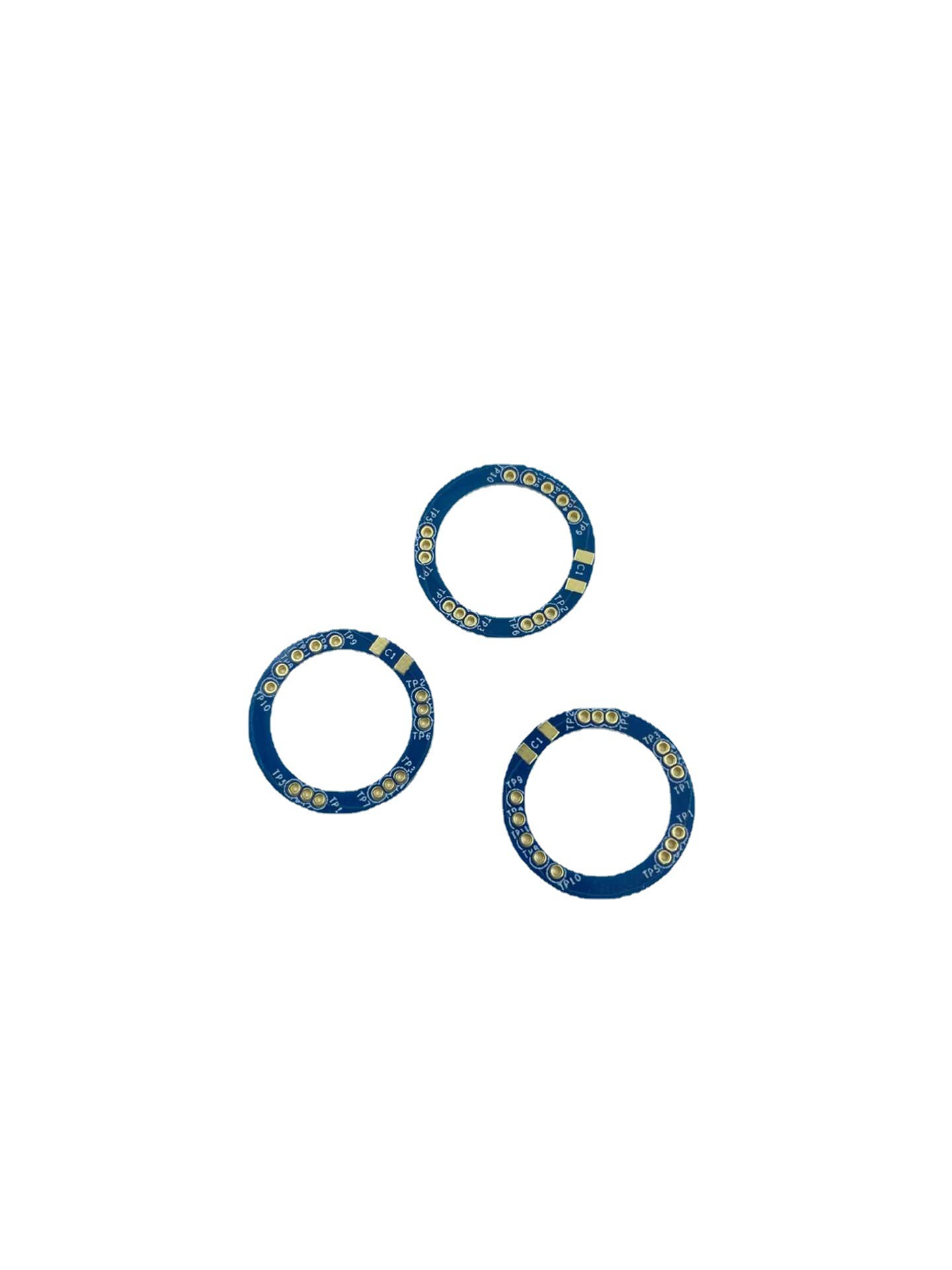

6oz সমাপ্ত 2 স্তর Pcb নিমজ্জন গোল্ড 94V0 4u হ্যালোজেন বিনামূল্যে
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | FR4 |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী |
| ডেলিভারি সময় | 5-8 কার্যদিবস |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | 150000 বর্গ মিটার / বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| স্তর | 2L | উপাদান | FR4 |
|---|---|---|---|
| বোর্ড বেধ | 0.2 মিমি-4.5 মিমি | তামার ওজন | 0.5oZ~12oZ |
| সারফেস ফিনিশ | HASL, ENIG, ইমারসন টিন, ইমারসন সিলভার, OSP, ENEPIG ইত্যাদি | সিল্ক পর্দা | সাদা, হলুদ, কালো ইত্যাদিতে ডাবল-পার্শ্বযুক্ত বা একক-পার্শ্বযুক্ত |
| বিশেষভাবে তুলে ধরা | ইমারসন গোল্ড 2 লেয়ার পিসিবি,হ্যালোজেন ফ্রি 2 লেয়ার পিসিবি,হাইব্রিড সার্কিট বোর্ড 6oz |
||
পণ্যের বর্ণনা
6oz সমাপ্ত 2 স্তর পিসিবি নিমজ্জন স্বর্ণ 94V0 4u হ্যালোজেন বিনামূল্যে
একটি 6oz সমাপ্ত 2 স্তর PCB বলতে বোঝায় একটি প্রিন্টেড সার্কিট বোর্ড যেখানে দুটি স্তরের সাবস্ট্রেট উপাদান এবং তামার চিহ্ন রয়েছে, যেখানে বাইরের তামার স্তরগুলির পুরুত্ব 6oz।ঘন তামার স্তরগুলি ভাল তাপ অপচয় প্রদান করে এবং এটি এই জাতীয় PCBগুলিকে উচ্চ-বর্তমান অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
নিমজ্জন স্বর্ণ হল এক ধরনের পৃষ্ঠের ফিনিশ যা পিসিবি পৃষ্ঠের তামার ট্রেস এবং প্যাডে প্রয়োগ করা হয়।এটি অক্সিডেশন এবং অন্যান্য ধরণের ক্ষয় থেকে ভাল সুরক্ষা প্রদান করে এবং এটি সাধারণত উচ্চ-নির্ভরযোগ্য অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
94V0 হল একটি জ্বলনযোগ্যতা রেটিং যা নির্দেশ করে যে PCB উপাদানটি স্ব-নির্বাপক এবং প্রজ্বলিত হলে আগুনে অবদান রাখে না।এটি একটি গুরুত্বপূর্ণ নিরাপত্তা বিবেচনা, এবং এটি অনেক অ্যাপ্লিকেশনের জন্য প্রয়োজনীয়।
4u নিমজ্জন সোনার পৃষ্ঠের ফিনিশের সোনার স্তরের বেধকে বোঝায়।একটি 4u পৃষ্ঠের অর্থ হল নিমজ্জন সোনার স্তরটির পুরুত্ব 4 মাইক্রন, যা অনেক নিমজ্জন সোনার ফিনিশের জন্য একটি আদর্শ বেধ।
হ্যালোজেন-মুক্ত বলতে হ্যালোজেনের অনুপস্থিতিকে বোঝায়, যা সাধারণত পিসিবি তৈরিতে ব্যবহৃত রাসায়নিক পদার্থ যা পোড়ালে বিষাক্ত ধোঁয়া নির্গত করতে পারে।হ্যালোজেন-মুক্ত PCBs মানুষ এবং পরিবেশের জন্য নিরাপদ, অনেক অ্যাপ্লিকেশনের জন্য তাদের পছন্দের পছন্দ করে তোলে।
| স্তর | 2 স্তর |
| উপাদান | FR4, CEM1, CEM3, Hight TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, অ্যালুমিনিয়াম |
| বোর্ড আকৃতি | আয়তক্ষেত্রাকার, গোলাকার, স্লট, কাটআউট, জটিল অনিয়মিত |
| বোর্ড কাটা | শিয়ার, ভি-স্কোর, ট্যাব-রাউটেড, কাউন্টার সাঙ্ক |
| বোর্ড বেধ | 0.2~8.0 মিমি, ফ্লেক্স 0.1-0.25 মিমি |
| তামার ওজন | 0.5oZ~12oZ |
| ঝাল মাস্ক | দ্বি-পার্শ্বযুক্ত সবুজ এলপিআই, লাল, সাদা, হলুদ, নীল, কালো, বেগুনি ইত্যাদি। সোল্ডার মাস্ক |
| সিল্ক পর্দা | সাদা, হলুদ, কালো ইত্যাদিতে ডাবল-পার্শ্বযুক্ত বা একক-পার্শ্বযুক্ত |
| ন্যূনতম লাইন প্রস্থ/স্পেস | 0.08 মিমি/3মিল |
| সর্বোচ্চ বোর্ডের মাত্রা | 25.6ইঞ্চি*43.3ইঞ্চি বা 650মিমি*1100মিমি |
| ন্যূনতম ড্রিল গর্ত ব্যাস | 0.1 মিমি |
| মিন লেজার ড্রিল গর্ত ব্যাস | 0.075 মিমি |
| সারফেস ফিনিস | HASL |
Shenzhen Jieteng সার্কিট কোং, লিমিটেড একটি সার্কিট বোর্ড প্রক্রিয়াকরণ কারখানা উত্পাদন এবং গবেষণা এবং উন্নয়ন একীভূত.কোম্পানির অভিজ্ঞ প্রকৌশলী এবং প্রযুক্তিবিদদের একটি দল রয়েছে যারা নতুন PCB প্রযুক্তির বিকাশ এবং গ্রাহকদের পরিবর্তিত চাহিদা মেটাতে বিদ্যমান প্রযুক্তিগুলিকে উন্নত করতে নিবেদিত।
উৎপাদন ছাড়াও, কোম্পানি গ্রাহকদের তাদের নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে এমন কাস্টম PCB সমাধান ডিজাইন ও বিকাশে সহায়তা করার জন্য গবেষণা ও উন্নয়ন পরিষেবাও প্রদান করে।তারা তাদের PCBs গুণমান এবং কর্মক্ষমতার সর্বোচ্চ মান পূরণ করে তা নিশ্চিত করার জন্য ধারণা থেকে চূড়ান্ত উৎপাদন পর্যন্ত পণ্যের বিকাশ প্রক্রিয়া জুড়ে গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করে।
উৎপাদন এবং R&D ক্ষমতার সমন্বয় Shenzhen Jieteng Circuit Co., Ltd-কে একক-পার্শ্বযুক্ত, দ্বি-পার্শ্বযুক্ত এবং মাল্টি-লেয়ার PCB সহ, সেইসাথে উচ্চ তাপমাত্রা, উচ্চ ফ্রিকোয়েন্সি সহ বিস্তৃত PCB সমাধান সরবরাহ করতে সক্ষম করে। এবং অন্যান্য দাবিদার অ্যাপ্লিকেশন।
