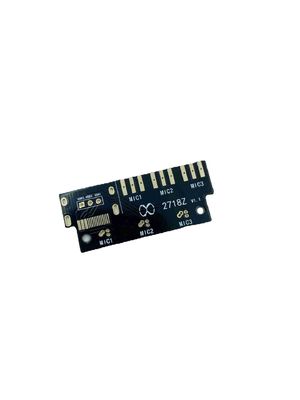

রজন প্লাগড হোল 4 লেয়ার PCB ENIG সারফেস 4L হ্যালোজেন ফ্রি 2.0 পুরুত্ব
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | FR4 |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী |
| ডেলিভারি সময় | 5-8 কার্যদিবস |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | 150000 বর্গ মিটার / বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| বেস উপাদান | FR4 | তামার বেধ | 1 অজ |
|---|---|---|---|
| পৃষ্ঠ সমাপ্তি | HASL | বোর্ড বেধ | 1.6 |
| সরবরাহকারীর ধরন | ই এম | ||
| বিশেষভাবে তুলে ধরা | রজন প্লাগড হোল 4 লেয়ার PCB,ENIG সারফেস 4 লেয়ার PCB,হ্যালোজেন ফ্রি হাইব্রিড সার্কিট বোর্ড |
||
পণ্যের বর্ণনা
রজন প্লাগড হোল 4 লেয়ার PCB ENIG সারফেস 4L হ্যালোজেন ফ্রি 2.0 পুরুত্ব
একটি রজন প্লাগড হোল 4 লেয়ার PCB হল এক ধরনের প্রিন্টেড সার্কিট বোর্ড (PCB) যাতে রজন-ভরা ভায়া বা গর্ত থাকে যা PCB-এর বিভিন্ন স্তরের সাথে সংযোগ করতে ব্যবহৃত হয়।এটি বৈদ্যুতিক শর্টস বা খোলার ঝুঁকি হ্রাস করে PCB এর নির্ভরযোগ্যতা এবং কর্মক্ষমতা উন্নত করতে সহায়তা করে।
ENIG (ইলেক্ট্রোলেস নিকেল ইমারসন গোল্ড) হল এক ধরনের সারফেস ফিনিশ যা পিসিবি-এর পৃষ্ঠের তামার ট্রেস এবং প্যাডে প্রয়োগ করা হয়।এটি তামার উপর নিকেলের একটি স্তর জমা করে, তারপরে নিমজ্জন স্বর্ণের একটি স্তর দ্বারা অনুসরণ করা হয়।এই ফিনিসটি অক্সিডেশন এবং অন্যান্য ধরণের ক্ষয়ের বিরুদ্ধে ভাল সুরক্ষা প্রদান করে এবং এটি সাধারণত উচ্চ-নির্ভরযোগ্য অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
একটি 4-স্তর পিসিবি-তে চার স্তরের সাবস্ট্রেট উপাদান এবং তামার চিহ্ন রয়েছে।এটি একক বা ডাবল-লেয়ার PCB-এর তুলনায় আরও জটিল সার্কিট ডিজাইন এবং কার্যকারিতা বৃদ্ধির অনুমতি দেয়।
হ্যালোজেন-মুক্ত বলতে হ্যালোজেনের অনুপস্থিতিকে বোঝায়, যা সাধারণত পিসিবি তৈরিতে ব্যবহৃত রাসায়নিক পদার্থ যা পোড়ালে বিষাক্ত ধোঁয়া নির্গত করতে পারে।হ্যালোজেন-মুক্ত PCBs মানুষ এবং পরিবেশের জন্য নিরাপদ, অনেক অ্যাপ্লিকেশনের জন্য তাদের পছন্দের পছন্দ করে তোলে।
2.0 বেধ বলতে PCB এর সামগ্রিক বেধকে বোঝায়।এই বেধটি সাধারণত মিলিমিটারে পরিমাপ করা হয় এবং নির্দিষ্ট অ্যাপ্লিকেশনের জন্য PCB ডিজাইন করার সময় এটি একটি গুরুত্বপূর্ণ বিবেচনা।
| তামার পুরুত্ব | 10Z |
| বোর্ডের বেধ | 2.0MM |
| মিন.গর্তের আকার | 0.15 মিমি (যান্ত্রিক ড্রিল) |
| মিন.লাইন প্রস্থ | 4মিল |
| মিন.লাইন ব্যবধান | 4মিল |
| পৃষ্ঠ সমাপ্তি | কাস্টমাইজড |
| স্তর | 2 |
| মোটা তামা | 1 অজ |
| পণ্যের ধরন | এইচডিআই বোর্ড |
| সোল্ডার মাস্ক রঙ | সবুজ কালো লাল |
| বেস মিটারিয়াল | HI-TG |
| সমাপ্ত পৃষ্ঠ | লিড-মুক্ত HASL |
| নির্বাচনী পৃষ্ঠ চিকিত্সা | ENIG(ইমারশন গোল্ড)+গোল্ড |
| মিন সোল্ডার মাস্ক ব্রিজ | 0.08 মিমি |
| আনুমানিক অনুপাত | 15:1 |
Shenzhen Jieteng Circuit Co., Ltd. হল একটি প্রিন্টেড সার্কিট বোর্ড (PCB) প্রস্তুতকারক যা সেনজেন, চীনে অবস্থিত।শিল্প, স্বয়ংচালিত, টেলিকম এবং ভোক্তা ইলেকট্রনিক্স সহ বিস্তৃত অ্যাপ্লিকেশনের জন্য উচ্চ-মানের PCB উৎপাদনে বিশেষীকরণ।
কোম্পানিটি একক-পার্শ্বযুক্ত, দ্বি-পার্শ্বযুক্ত এবং মাল্টি-লেয়ার PCBs, সেইসাথে উচ্চ তাপমাত্রা, উচ্চ ফ্রিকোয়েন্সি এবং অন্যান্য চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য বিশেষায়িত PCB সহ বিভিন্ন ধরনের PCB সমাধান সরবরাহ করে।
