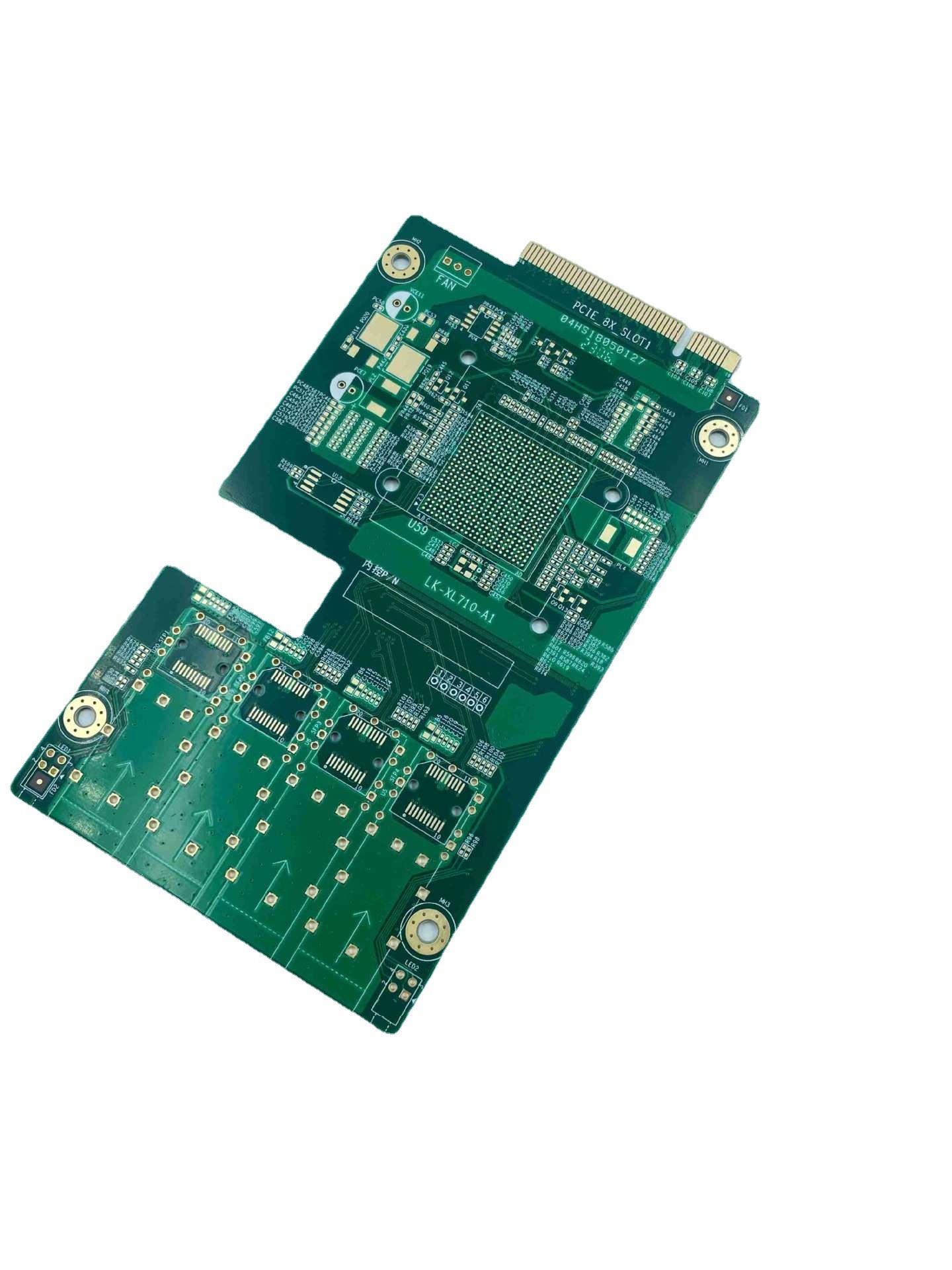

হাফ হোল রিজিড 6 লেয়ার প্রিন্টেড সার্কিট বোর্ড, FR4 TG150 Enig Finish Pcb
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | FR4 |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী |
| ডেলিভারি সময় | 5-8 কার্যদিবস |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | 150000 বর্গ মিটার / বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| বোর্ড বেধ | 0.2 মিমি-4.5 মিমি | তামার বেধ | 1 অজ |
|---|---|---|---|
| বেস উপাদান | এফআর-4 | Min. মিন. line width লাইন প্রস্থ | 3মিল |
| পৃষ্ঠ সমাপ্তি | HASL, ENIG, OSP, HASL সীসা মুক্ত, নিমজ্জন স্বর্ণ | সর্বোচ্চ প্যানেলের আকার | 1150 মিমি × 560 মিমি |
| বিশেষভাবে তুলে ধরা | হাফ হোল রিজিড প্রিন্টেড সার্কিট বোর্ড,3মিল প্রিন্টেড সার্কিট বোর্ড,FR4 TG150 Enig ফিনিশ Pcb |
||
পণ্যের বর্ণনা
হাফ হোল রিজিড 6 লেয়ার প্রিন্টেড সার্কিট বোর্ড FR4 TG150 Enig Finish Pcb
হাফ-হোল রিজিড 6-লেয়ার প্রিন্টেড সার্কিট বোর্ড (PCB) বলতে এমন একটি PCB বোঝায় যেখানে ছয় স্তরের সাবস্ট্রেট উপাদান এবং কপার ট্রেস রয়েছে যেখানে বিভিন্ন স্তরের সাথে সংযোগকারী গর্তগুলি শুধুমাত্র আংশিকভাবে বোর্ডের মাধ্যমে ড্রিল করা হয়।এটি PCB এর নির্ভরযোগ্যতা এবং স্থায়িত্ব বাড়ায়, বিশেষ করে উচ্চ চাপের পরিবেশে।
FR4 TG150 হল একটি সাবস্ট্রেট উপাদান যা সাধারণত PCB তৈরিতে ব্যবহৃত হয়।এটির একটি গ্লাস ট্রানজিশন টেম্পারেচার (Tg) 150°C, যা ইঙ্গিত করে যে এটি অপারেশন চলাকালীন উচ্চ তাপমাত্রা সহ্য করতে পারে তার যান্ত্রিক বা বৈদ্যুতিক বৈশিষ্ট্য না হারিয়ে।এটি উচ্চ তাপমাত্রা অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
| স্তর | ব্যাপক উৎপাদন: 2~58 স্তর / পাইলট রান: 64 স্তর |
| সর্বোচ্চপুরুত্ব | ভর উৎপাদন: 394mil (10mm) / পাইলট রান: 17.5mm |
| উপাদান | এফআর-৪ (স্ট্যান্ডার্ড এফআর৪, মিড-টিজি এফআর৪, হাই-টিজি এফআর৪, লিড মুক্ত সমাবেশ উপাদান), হ্যালোজেন-মুক্ত, সিরামিক ভরা, টেফলন, পলিমাইড, বিটি, পিপিও, পিপিই, হাইব্রিড, আংশিক হাইব্রিড ইত্যাদি। |
| মিন.প্রস্থ/স্পেসিং | ভিতরের স্তর: 3mil/3mil (HOZ), বাইরের স্তর: 4mil/4mil (1OZ) |
| সর্বোচ্চতামার পুরুত্ব | UL প্রত্যয়িত: 6.0 OZ / পাইলট রান: 12OZ |
| মিন.গর্তের আকার | যান্ত্রিক ড্রিল: 8mil(0.2mm) লেজার ড্রিল: 3mil(0.075mm) |
| সর্বোচ্চপ্যানেলের আকার | 1150 মিমি × 560 মিমি |
| আনুমানিক অনুপাত | 18:1 |
| সারফেস ফিনিশ | HASL, ইমারসন গোল্ড, ইমারসন টিন, OSP, ENIG + OSP, ইমারসন সিলভার, ENEPIG, গোল্ড ফিঙ্গার |
| বিশেষ প্রক্রিয়া |
সমাহিত গর্ত, ব্লাইন্ড হোল, এমবেডেড রেজিস্ট্যান্স, এমবেডেড ক্যাপাসিটি, হাইব্রিড, আংশিক হাইব্রিড, আংশিক হাই ডেনসিটি, ব্যাক ড্রিলিং এবং রেজিস্ট্যান্স কন্ট্রোল।
|
Shenzhen Jieteng Circuit Co., Ltd. হল একটি প্রিন্টেড সার্কিট বোর্ড (PCB) প্রস্তুতকারক যা সেনজেন, চীনে অবস্থিত।
কোম্পানি একক-পার্শ্বযুক্ত, দ্বি-পার্শ্বযুক্ত এবং মাল্টি-লেয়ার PCBs, সেইসাথে উচ্চ তাপমাত্রা, উচ্চ ফ্রিকোয়েন্সি এবং অন্যান্য চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য বিশেষায়িত PCB সহ বিস্তৃত PCB সমাধান সরবরাহ করে।
Shenzhen Jieteng Circuit Co., Ltd. গুণমান এবং উদ্ভাবনের জন্য প্রতিশ্রুতিবদ্ধ, আমাদের কোম্পানি তাদের PCBs সর্বোচ্চ মান পূরণ করে তা নিশ্চিত করতে উন্নত উত্পাদন সরঞ্জাম এবং প্রযুক্তি ব্যবহার করে।আমাদের কাছে অভিজ্ঞ প্রকৌশলী এবং প্রযুক্তিবিদদের একটি দল রয়েছে যারা নিশ্চিত করে যে গ্রাহকদের PCB তাদের নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে।
