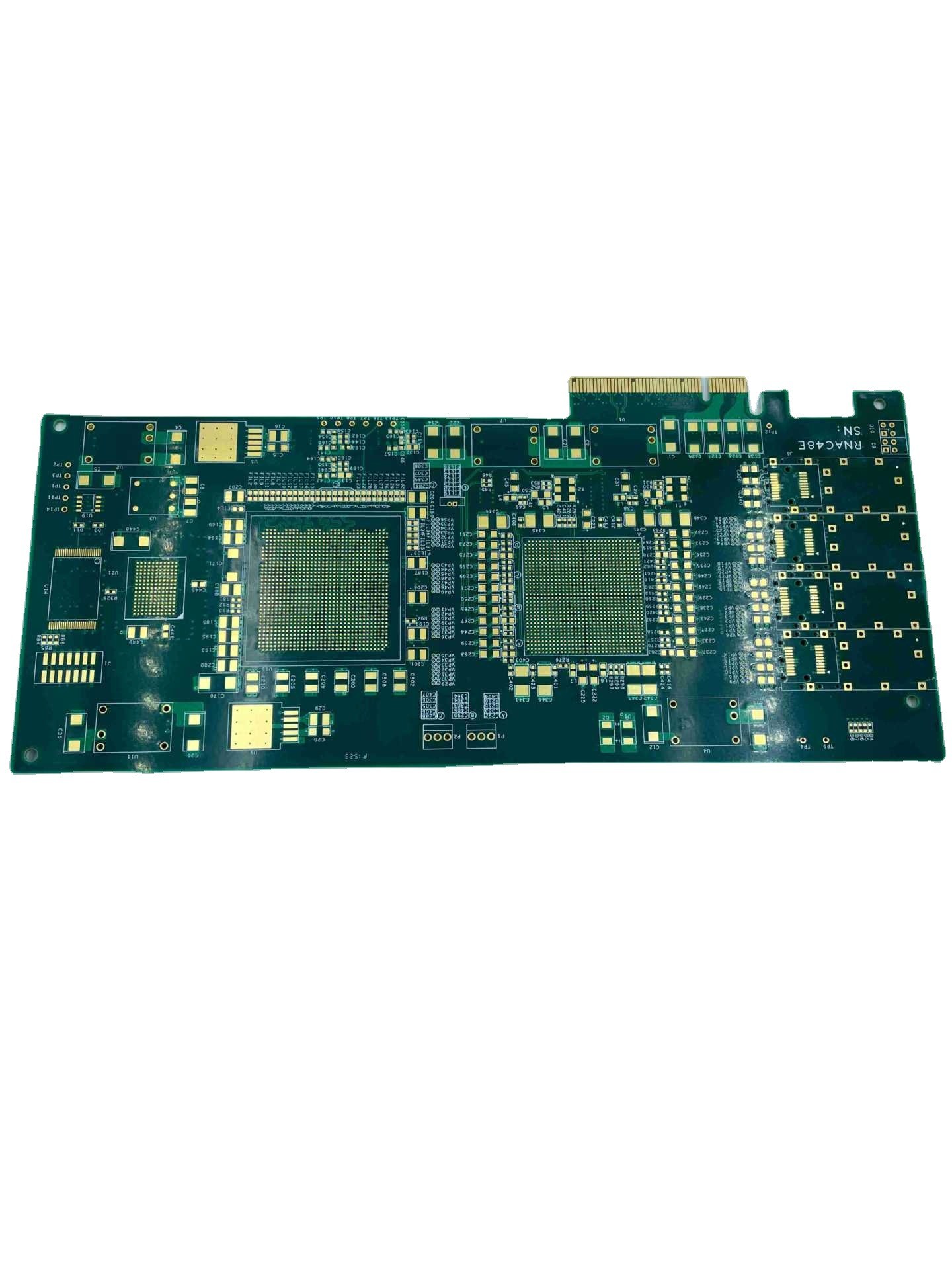

ডবল পার্শ্বযুক্ত 2 মিমি পুরুত্ব FR4 PCB বোর্ড 6mil নিমজ্জন স্বর্ণ
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | FR4 |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী |
| ডেলিভারি সময় | 5-8 কার্যদিবস |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | 150000 বর্গ মিটার / বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| বোর্ড উপাদান | FR4 | বোর্ড বেধ | 1.6 মিমি |
|---|---|---|---|
| বোর্ডের ধরন | দ্বিপার্শ্ব | তামার বেধ | 1 অজ |
| অগ্রজ সময় | 7-10 দিন | মিন হোল সাইজ | 0.2 মিমি |
| সর্বনিম্ন লাইন ব্যবধান | 0.1 মিমি | ন্যূনতম লাইন প্রস্থ | 0.1 মিমি |
| প্যাকেজিং | ভ্যাকুয়াম প্যাকিং | পণ্যের নাম | পিসিবি বোর্ড সমাবেশ |
| সিল্ক স্ক্রীন কালার | সাদা | সোল্ডার মাস্ক রঙ | সবুজ |
| সারফেস ফিনিশ | HASL | ||
| বিশেষভাবে তুলে ধরা | ডাবল সাইডেড FR4 PCB বোর্ড,2mm পুরুত্ব FR4 PCB বোর্ড,ইমারসন গোল্ড FR4 সার্কিট বোর্ড |
||
পণ্যের বর্ণনা
2mm পুরুত্ব PCB বোর্ড FR4 6mil নিমজ্জন স্বর্ণ
অনুমোদিত স্তরগুলির সর্বাধিক সংখ্যা হল 32, এবং 20 স্তরের বেশি যেকোনো অর্ডারের জন্য অতিরিক্ত পর্যালোচনার প্রয়োজন হবে৷
একটি সমাপ্ত প্যানেলের সর্বোচ্চ মাপ হল 740 বাই 500 মিলিমিটার, কিন্তু যদি প্যানেলের উভয় পক্ষই 600 মিলিমিটারের বেশি হয়, তাহলে বোর্ডটি পরীক্ষা করতে হবে।
একটি সমাপ্ত প্যানেলের জন্য সবচেয়ে ছোট আকার হল 5 বাই 5 মিলিমিটার৷
ব্যবহারের জন্য উপলব্ধ PCB উপকরণ PI + FR4, FR4, Rogers, এবং etch অন্তর্ভুক্ত।
পিসিবি পুরুত্বের ক্ষমতা 0.2 এবং 4.0 মিলিমিটারের মধ্যে।যদি পুরুত্ব 0.2 মিলিমিটারের কম বা 4 মিলিমিটারের বেশি হয় তবে এটি একটি পর্যালোচনার প্রয়োজন হবে।উপরন্তু, 0.6 মিলিমিটার বা তার কম পুরুত্বের বোর্ডগুলিতে টিনের স্প্রে পৃষ্ঠ থাকতে পারে না।
অভ্যন্তরীণ এবং বাইরের ভিত্তি স্তরগুলির জন্য তামার বেধ 0.3/0.5oz থেকে 3oz, অগ্রিম 4-6oz হতে পারে।
নম এবং মোচড়ের জন্য অনুমোদিত সহনশীলতা হল 0.075%।
ন্যূনতম অ্যাপারচারের আকার 0.15 মিলিমিটার, এবং এই আকারের চেয়ে ছোট যে কোনও অ্যাপারচারের জন্য একটি ডবল বোর্ডের প্রয়োজন হবে।
এইচডিআই ন্যূনতম ড্রিলিং ক্ষমতা 0.08 এবং 0.10 মিলিমিটারের মধ্যে।
PCB ট্রেস/ক্লিয়ারেন্স ক্ষমতা 3mil বা 0.075 মিলিমিটার।
উপলব্ধ পিসিবি আকার পদ্ধতিগুলির মধ্যে রয়েছে রাউটার, ভি-কাট এবং পাঞ্চিং।
সোল্ডার মাস্ক বেধ ক্ষমতা স্ট্যান্ডার্ড 15-20um থেকে উন্নত 35um পর্যন্ত।
ন্যূনতম সোল্ডার মাস্ক ব্রিজের প্রস্থ ক্ষমতা রঙের উপর নির্ভর করে পরিবর্তিত হয়, সবুজ ন্যূনতম 4mil এবং অন্যান্য রঙের জন্য সর্বনিম্ন 4.8mil প্রয়োজন।
সোল্ডার মাস্ক ফিলিং ক্ষমতা 0.1 থেকে 0.5 মিলিমিটার পর্যন্ত।
উপলব্ধ সোল্ডার মাস্ক রঙের মধ্যে রয়েছে সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল এবং সাদা।
PCB সিল্ক স্ক্রীনের রং সাদা, কালো, এবং আপনার প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজ করা যেতে পারে।
স্ট্রিপযোগ্য মুখোশের পুরুত্বের ক্ষমতা 500 থেকে 1000 মাইক্রোমিটার পর্যন্ত।
OSP অক্সাইড ফিল্মের ক্ষমতা 0.2 থেকে 0.5 মাইক্রোমিটার পর্যন্ত।
| সার্কিট বোর্ড স্তর গণনা: | 6L | সার্কিট বোর্ড স্তরিত: | FR4 |
| পুরু তামার স্তর: | 1/1/1/1/1/1OZ | বোর্ড বেধ: | 2.0MM |
| ক্ষুদ্রতম গর্ত আকার: | 0.25 মিমি | ক্ষুদ্রতম পিসিবি ট্র্যাক/ব্যবধান: | 5/6মিল |
| সোল্ডার মাস্ক রঙ: | সবুজ | সিল্ক পর্দার রঙ: | সাদা |
| পিসিবি পৃষ্ঠ সমাপ্ত: | নিমজ্জন স্বর্ণ | বোর্ড প্রোফাইল: | রাউটিং/ভি-কাট |
| পিসিবি বোর্ডের আবেদন: | শিল্প নিয়ন্ত্রণ | ||
| বিশেষ প্রয়োজনীয়তা অনুরোধ: | প্রতিবন্ধকতা নিয়ন্ত্রণ/প্রেস-ফিট গর্ত | ||
Shenzhen Jieteng Circuit Co., Ltd. গুণমানের প্রতি তার প্রতিশ্রুতিতে নিজেকে গর্বিত করে, এবং কোম্পানি তাদের PCBs সর্বোচ্চ মান পূরণ করে তা নিশ্চিত করতে উন্নত উত্পাদন সরঞ্জাম এবং কৌশল ব্যবহার করে।অভিজ্ঞ প্রকৌশলী এবং প্রযুক্তিবিদদের একটি দলের সাথে, আমরা আমাদের গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করি যাতে আমাদের PCBগুলি তাদের নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে।
