1.6mm পুরুত্ব 4mil BGA PCB বোর্ড সমাবেশ কালো সোল্ডার মাস্ক
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | FR4 |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী |
| ডেলিভারি সময় | 5-8 কার্যদিবস |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | 360000 বর্গ মিটার / বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| বিশেষভাবে তুলে ধরা | বিজিএ পিসিবি বোর্ড অ্যাসেম্বলি,1.6 মিমি পুরুত্ব পিসিবি বোর্ড অ্যাসেম্বলি,ব্ল্যাক সোল্ডার মাস্ক বিজিএ সার্কিট বোর্ড |
||
|---|---|---|---|
পণ্যের বর্ণনা

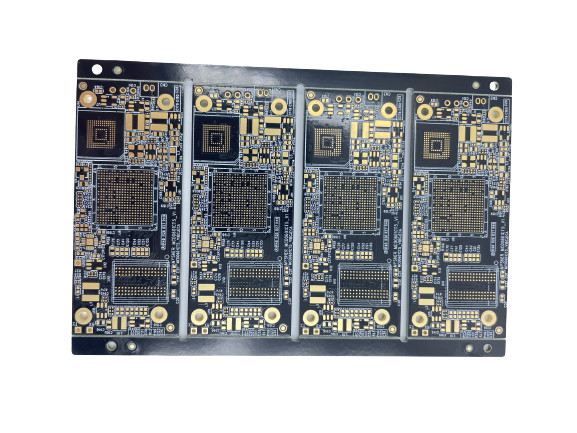

BGA সার্কিট বোর্ড PCB সার্কিট বোর্ড 1.6mm বোর্ড পুরুত্ব 4mil কালো সোল্ডার মাস্ক
- এইচডিআইন্যূনতম তুরপুন ক্ষমতা0.08 এবং 0.10 মিলিমিটারের মধ্যে।
- PCB ট্রেস/ক্লিয়ারেন্স ক্ষমতা 3mil বা 0.075 মিলিমিটার।
- উপলব্ধপিসিবি আকারপদ্ধতির মধ্যে রয়েছে রাউটার, ভি-কাট এবং পাঞ্চিং।
- দ্যসোল্ডার মাস্ক বেধক্ষমতা স্ট্যান্ডার্ড 15-20um থেকে উন্নত 35um পর্যন্ত।
- ন্যূনতম সোল্ডার মাস্ক ব্রিজের প্রস্থ ক্ষমতা রঙের উপর নির্ভর করে পরিবর্তিত হয়, সবুজ ন্যূনতম 4mil এবং অন্যান্য রঙের জন্য সর্বনিম্ন 4.8mil প্রয়োজন।
- সোল্ডার মাস্ক ফিলিং ক্ষমতা 0.1 থেকে 0.5 মিলিমিটার পর্যন্ত।
- উপলব্ধ সোল্ডার মাস্ক রঙের মধ্যে রয়েছে সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল এবং সাদা।
- PCB সিল্ক স্ক্রীনের রং সাদা, কালো, এবং আপনার প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজ করা যেতে পারে।
- স্ট্রিপযোগ্য মুখোশের পুরুত্বের ক্ষমতা 500 থেকে 1000 মাইক্রোমিটার পর্যন্ত।
- OSP অক্সাইড ফিল্মের ক্ষমতা 0.2 থেকে 0.5 মাইক্রোমিটার পর্যন্ত।
| স্তর | 1~60 স্তর |
| উপাদান | FR4, CEM1, CEM3, Hight TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, অ্যালুমিনিয়াম |
| উৎপাদন ক্ষমতা | 30000 ㎡/মাস |
| বোর্ড আকৃতি | আয়তক্ষেত্রাকার, গোলাকার, স্লট, কাটআউট, জটিল অনিয়মিত |
| বোর্ড কাটা | শিয়ার, ভি-স্কোর, ট্যাব-রাউটেড, কাউন্টার সাঙ্ক |
| বোর্ড বেধ | 0.2~8.0 মিমি, ফ্লেক্স 0.1-0.25 মিমি |
| তামার ওজন | 0.5oZ~12oZ |
| ঝাল মাস্ক | দ্বি-পার্শ্বযুক্ত সবুজ LPI, লাল, সাদা, হলুদ, নীল, কালো, বেগুনি ইত্যাদি। সোল্ডার মাস্ক |
| সিল্ক পর্দা | সাদা, হলুদ, কালো ইত্যাদিতে ডাবল-পার্শ্বযুক্ত বা একক-পার্শ্বযুক্ত |
| ন্যূনতম লাইন প্রস্থ/স্পেস | 0.08 মিমি/3মিল |
| সর্বোচ্চ বোর্ডের মাত্রা | 25.6ইঞ্চি*43.3ইঞ্চি বা 650মিমি*1100মিমি |
| ন্যূনতম ড্রিল গর্ত ব্যাস | 0.1 মিমি |
| মিন লেজার ড্রিল গর্ত ব্যাস | 0.075 মিমি |
| সারফেস ফিনিস | HASL, ENIG, ইমারসন টিন, ইমারসন সিলভার, OSP, ENEPIG ইত্যাদি |
| বোর্ড বেধ সহনশীলতা | ± 10% |
| ন্যূনতম স্লট প্রস্থ | 0.12", 3.0mm, বা 120mils |
| ভি-স্কোর গভীরতা | বোর্ডের বেধের 20-25% |
| PTH প্রাচীর বেধ | >0.025 মিমি |
| PTH হোল দিয়া সহনশীলতা | ±0.076 মিমি |
| নন PTH হোল দিয়া সহনশীলতা | ±0.05 মিমি |
| গর্ত অবস্থান বিচ্যুতি | ±0.076 মিমি |
| সিঙ্ক গর্ত | হ্যাঁ |
| মানদন্ড | IPC-A600F/MIL-STD-105D |
| ডিজাইন ফাইল ফরম্যাট | Gerber RS-274X, 274D, Eagle এবং AutoCAD'S DXF, DWG |
Shenzhen Jieteng Circuit Co., Ltd. গুণমান এবং উদ্ভাবনের জন্য প্রতিশ্রুতিবদ্ধ, কোম্পানি তাদের PCBs সর্বোচ্চ মান পূরণ করে তা নিশ্চিত করতে উন্নত উত্পাদন সরঞ্জাম এবং প্রযুক্তি ব্যবহার করে।কোম্পানির অভিজ্ঞ প্রকৌশলী এবং প্রযুক্তিবিদদের একটি দল রয়েছে যারা গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করে তা নিশ্চিত করতে আমাদের PCB তাদের নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে।
মানের প্রতি অঙ্গীকারের পাশাপাশি, কোম্পানি গ্রাহক পরিষেবাকে খুব গুরুত্ব সহকারে নেয়।আমরা ডিজাইন থেকে ডেলিভারি পর্যন্ত পিসিবি উত্পাদন প্রক্রিয়া জুড়ে পৃথক সমাধান এবং সহায়তা প্রদানের জন্য আমাদের গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করি।
সামগ্রিকভাবে, Shenzhen Jieteng Circuit Co., Ltd. একটি স্বনামধন্য PCB প্রস্তুতকারক যার গুণমান, উদ্ভাবন এবং গ্রাহক পরিষেবার উপর দৃঢ় ফোকাস রয়েছে।PCB উত্পাদনে দক্ষতা এবং গ্রাহক সন্তুষ্টির প্রতিশ্রুতি আমাদেরকে উচ্চ-মানের PCB-এর প্রয়োজন এমন ব্যবসা এবং সংস্থাগুলির জন্য একটি নির্ভরযোগ্য অংশীদার করে তোলে।
