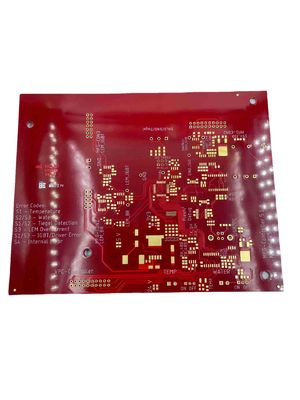

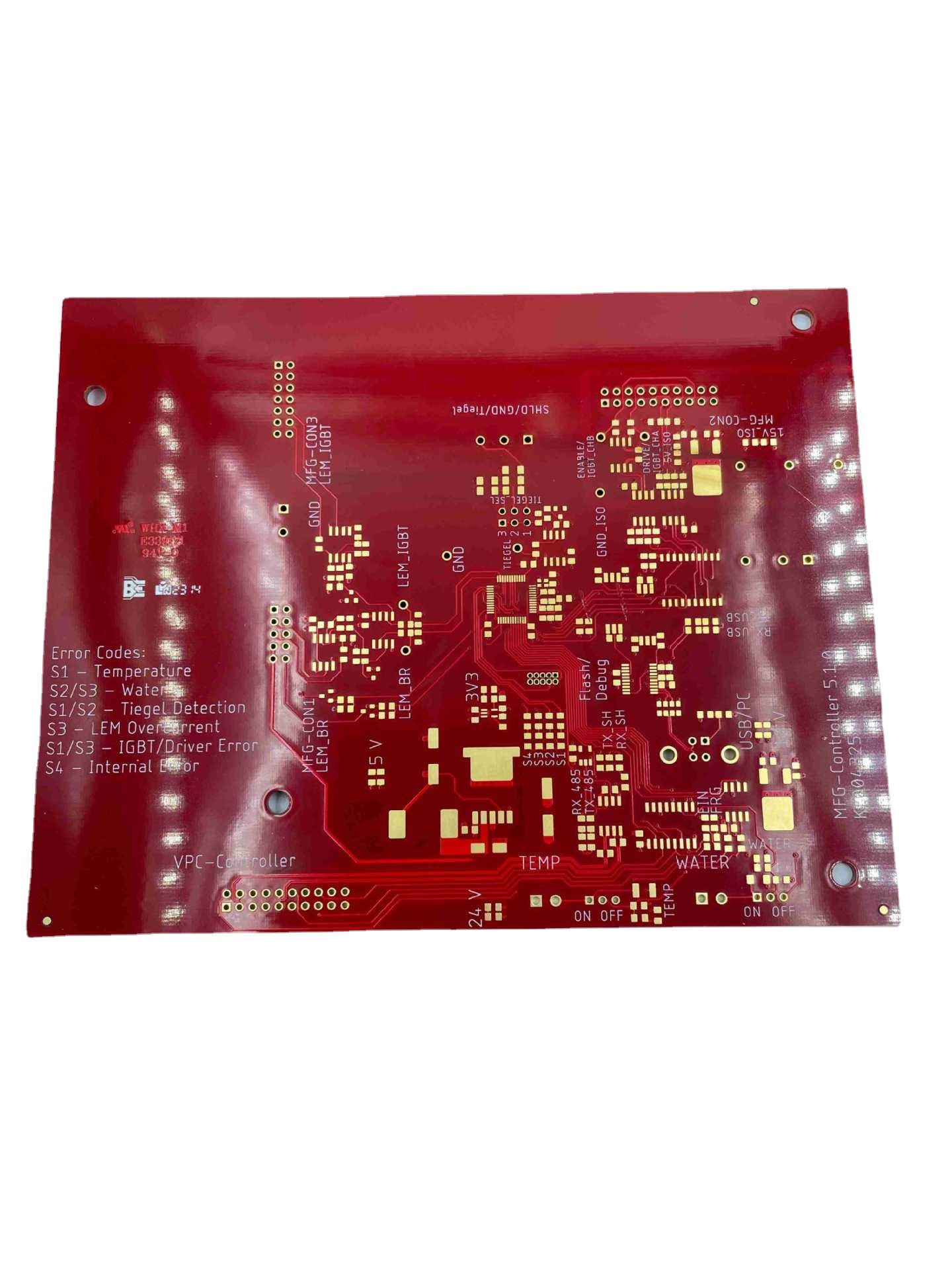

রেড সোল্ডার মাস্ক FR4 PCB সার্কিট বোর্ড 4 স্তর 2.4mm পুরুত্ব

লাল ঝাল মাস্ক FR4 পিসিবি সার্কিট বোর্ড 2.4 মিমি বোর্ড বেধ 4 স্তর বোর্ড

অনুমোদিত স্তরগুলির সর্বাধিক সংখ্যা 60, এবং 20 স্তরের বেশি যে কোনও অর্ডারের জন্য অতিরিক্ত পর্যালোচনার প্রয়োজন হবে৷
একটি সমাপ্ত প্যানেলের সর্বোচ্চ মাপ হল 740 বাই 500 মিলিমিটার, কিন্তু যদি প্যানেলের উভয় পক্ষই 600 মিলিমিটারের বেশি হয়, তাহলে বোর্ডটি পরীক্ষা করতে হবে।
একটি সমাপ্ত প্যানেলের জন্য সবচেয়ে ছোট আকার হল 5 বাই 5 মিলিমিটার৷
ব্যবহারের জন্য উপলব্ধ PCB উপকরণ PI + FR4, FR4, Rogers, এবং etch অন্তর্ভুক্ত।
পিসিবি পুরুত্বের ক্ষমতা 0.2 এবং 4.0 মিলিমিটারের মধ্যে।যদি পুরুত্ব 0.2 মিলিমিটারের কম বা 4 মিলিমিটারের বেশি হয় তবে এটি একটি পর্যালোচনার প্রয়োজন হবে।উপরন্তু, 0.6 মিলিমিটার বা তার কম পুরুত্বের বোর্ডগুলিতে টিনের স্প্রে পৃষ্ঠ থাকতে পারে না।
অভ্যন্তরীণ এবং বাইরের ভিত্তি স্তরগুলির জন্য তামার বেধ 0.3/0.5oz থেকে 3oz, অগ্রিম 4-6oz হতে পারে।
নম এবং মোচড়ের জন্য অনুমোদিত সহনশীলতা হল 0.075%।
ন্যূনতম অ্যাপারচারের আকার 0.15 মিলিমিটার, এবং এই আকারের চেয়ে ছোট যে কোনও অ্যাপারচারের জন্য একটি ডবল বোর্ডের প্রয়োজন হবে।
এইচডিআই ন্যূনতম ড্রিলিং ক্ষমতা 0.08 এবং 0.10 মিলিমিটারের মধ্যে।
PCB ট্রেস/ক্লিয়ারেন্স ক্ষমতা 3mil বা 0.075 মিলিমিটার।
উপলব্ধ পিসিবি আকার পদ্ধতিগুলির মধ্যে রয়েছে রাউটার, ভি-কাট এবং পাঞ্চিং।
সোল্ডার মাস্ক বেধ ক্ষমতা স্ট্যান্ডার্ড 15-20um থেকে উন্নত 35um পর্যন্ত।
ন্যূনতম সোল্ডার মাস্ক ব্রিজের প্রস্থ ক্ষমতা রঙের উপর নির্ভর করে পরিবর্তিত হয়, সবুজ ন্যূনতম 4mil এবং অন্যান্য রঙের জন্য সর্বনিম্ন 4.8mil প্রয়োজন।
সোল্ডার মাস্ক ফিলিং ক্ষমতা 0.1 থেকে 0.5 মিলিমিটার পর্যন্ত।
উপলব্ধ সোল্ডার মাস্ক রঙের মধ্যে রয়েছে সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল এবং সাদা।
PCB সিল্ক স্ক্রীনের রং সাদা, কালো, এবং আপনার প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজ করা যেতে পারে।
স্ট্রিপযোগ্য মুখোশের পুরুত্বের ক্ষমতা 500 থেকে 1000 মাইক্রোমিটার পর্যন্ত।
OSP অক্সাইড ফিল্মের ক্ষমতা 0.2 থেকে 0.5 মাইক্রোমিটার পর্যন্ত।

Shenzhen Jieteng Circuit Co., Ltd. উন্নত উত্পাদন সরঞ্জাম এবং প্রযুক্তি ব্যবহারের মাধ্যমে উচ্চ-মানের PCB প্রদানের জন্য নিবেদিত।কোম্পানির প্রকৌশলী এবং প্রযুক্তিবিদদের অভিজ্ঞ দল গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করে যাতে তাদের PCB তাদের নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে।

মানের প্রতি তার প্রতিশ্রুতি ছাড়াও, কোম্পানি গ্রাহক পরিষেবার উপর অত্যন্ত গুরুত্ব দেয়।Jieteng Circuit Co., Ltd. ডিজাইন থেকে ডেলিভারি পর্যন্ত সমগ্র PCB উত্পাদন প্রক্রিয়া জুড়ে ব্যক্তিগতকৃত সমাধান এবং সহায়তা প্রদানের জন্য তার গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করে।

সামগ্রিকভাবে, Shenzhen Jieteng Circuit Co., Ltd. একটি স্বনামধন্য এবং নির্ভরযোগ্য PCB প্রস্তুতকারক যার গুণমান, উদ্ভাবন এবং গ্রাহক পরিষেবার উপর দৃঢ় ফোকাস রয়েছে।PCB উৎপাদনে কোম্পানির দক্ষতা এবং গ্রাহক সন্তুষ্টির প্রতি নিবেদন এটিকে ব্যবসা এবং প্রতিষ্ঠানের জন্য একটি বিশ্বস্ত অংশীদার করে তোলে যার জন্য উচ্চ-মানের PCBs প্রয়োজন।
