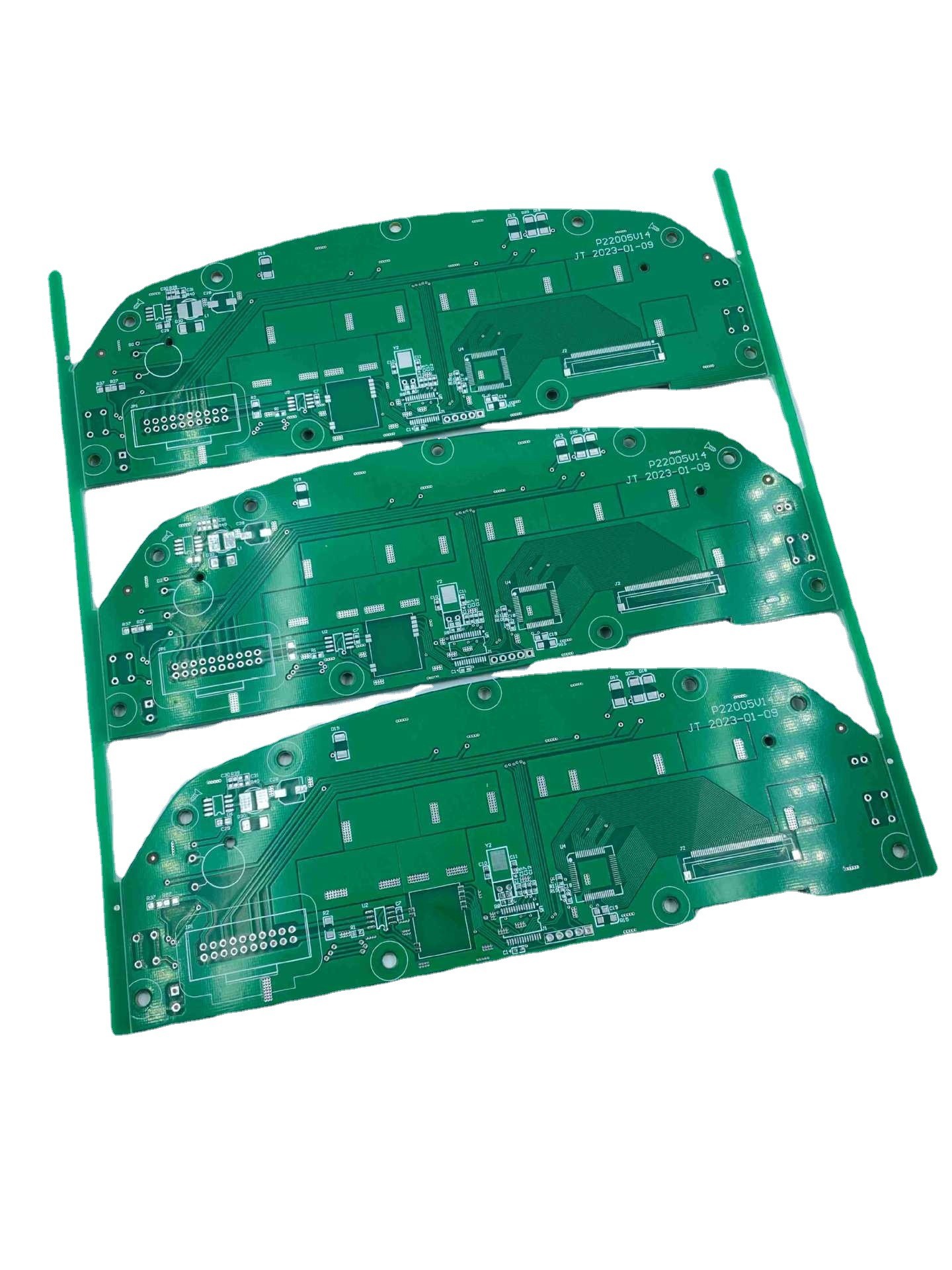

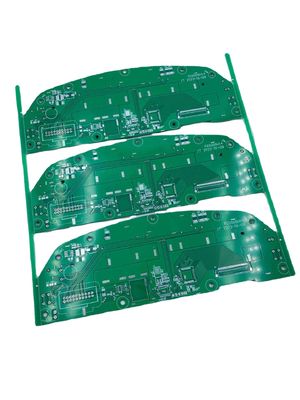

ইলেকট্রনিক্স ডিভাইসের জন্য কাস্টমাইজড মাল্টিলেয়ার পিসিবি সার্কিট বোর্ড ডিজাইন
| উৎপত্তি স্থল | গুয়াংডং, চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | পিসিবি |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | ভিতরের ভ্যাকুয়াম প্যাকিং, বাইরের স্ট্যান্ডার্ড শক্ত কাগজ |
| ডেলিভারি সময় | প্রসবের জন্য 3-10 দিন |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | প্রতি বছর 150000 বর্গ মিটার/বর্গ মিটার |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| বিশেষভাবে তুলে ধরা | কাস্টমাইজড মাল্টিলেয়ার পিসিবি সার্কিট বোর্ড,ইলেকট্রনিক্স ডিভাইস মাল্টিলেয়ার পিসিবি সার্কিট বোর্ড,ইলেকট্রনিক্স ডিভাইস মাল্টিলেয়ার পিসিবি ডিজাইন |
||
|---|---|---|---|
পণ্যের বর্ণনা
কারখানা কাস্টমাইজড মাল্টিলেয়ার পিসিবি সার্কিট বোর্ড পণ্য
প্রয়োজনীয় বিবরণ
| টেম | ||
| অ্যালুম বোর্ডের ধরন | একক বোর্ড, নিরোধক বোর্ড, ডবল পার্শ্বযুক্ত বোর্ড | |
| ফিনিশ বোর্ডের বেধ | 0.4 মিমি ---- 3.0 মিমি | |
| তামার পুরুত্ব | 1 OZ--6 OZ | |
| নূন্যতম ট্রেস প্রস্থ এবং লাইন ব্যবধান | 0.15 মিমি | |
| সবচেয়ে বড় সাইজ | 120 সেমি * 60 সেমি | |
| পৃষ্ঠ চিকিত্সা জন্য টাইপ | OSP.HASL, ইমারসন গোল্ড, ইমারসন টিন (সীসা মুক্ত) | |
| ওএসপি | 0.20-0.40um | |
| Ni এর পুরুত্ব | 2.50-3.50um | |
| Au এর পুরুত্ব | 0.05-0.10um | |
| টিনের পুরুত্ব | 5-20um | |
| নিমজ্জন রূপালী পুরুত্ব | 0.15-0.40um | |
| তাপ পরিবাহিতা | 1.0W -----3.0W | |
| অস্তরক বেধ | 50um-150um | |
| তাপ সহ্য করার ক্ষমতা | 0.05℃/W -1.7℃/ডব্লিউ | |
| ন্যূনতম সম্পূর্ণ গর্ত মাত্রা | ±0.10 মিমি | |
| গর্ত ব্যাস জন্য সহনশীলতা | ±0.075 মিমি | |
| ন্যূনতম তুরপুন গর্ত ব্যাস | φ0.8 মিমি | |
| পিনের মধ্যে মাস্ক | 0.15 মিমি-0.35 মিমি | |
| প্যাড এবং প্যাডের মধ্যে ন্যূনতম ব্যবধান | 0.18 মিমি-0.35 মিমি | |
| রূপরেখা সহনশীলতা | ±0.10 মিমি | |
| V-কাটের জন্য ন্যূনতম বেধ | 0.25 মিমি | |
| বাইরে তামার পুরুত্ব | 18-105um | |
