12 স্তর গোল্ড ফিঙ্গার হাইব্রিড সার্কিট বোর্ড বড় এলাকা নিমজ্জন স্বর্ণ সঙ্গে
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | FR4 |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী |
| ডেলিভারি সময় | 5-8 কার্যদিবস |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | 360000 বর্গ মিটার / বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| বিশেষভাবে তুলে ধরা | গোল্ড ফিঙ্গার হাইব্রিড সার্কিট বোর্ড,FR4 হাইব্রিড সার্কিট বোর্ড,ইমার্সন গোল্ড 12 লেয়ার PCB |
||
|---|---|---|---|
পণ্যের বর্ণনা

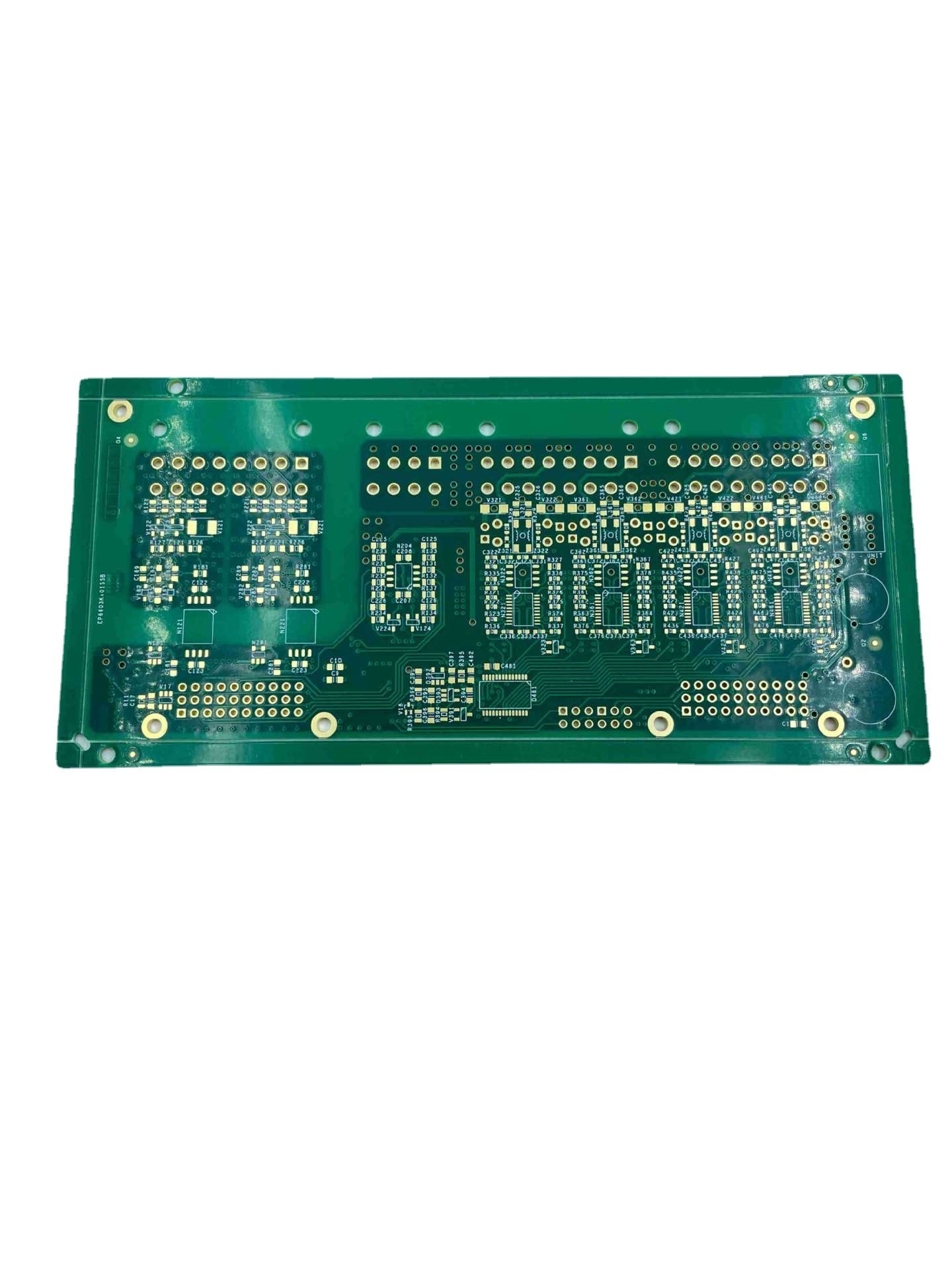

FR4 12-স্তর সোনার আঙুল সার্কিট বোর্ড বড় এলাকা নিমজ্জন স্বর্ণ সঙ্গে
বোর্ডটি FR4 উপাদান দিয়ে তৈরি, একটি সাধারণ গ্লাস-রিইনফোর্সড ইপোক্সি ল্যামিনেট উপাদান যা PCB উৎপাদনে ব্যাপকভাবে ব্যবহৃত হয়।
বোর্ডে 12টি স্তর রয়েছে, যা আরও জটিল সার্কিট ডিজাইন এবং উচ্চতর উপাদান ঘনত্বের জন্য অনুমতি দেয়।
বোর্ডে সোনার আঙ্গুল রয়েছে, যা যোগাযোগ বা সংযোগকারী যা বোর্ডের প্রান্তে সোনা দিয়ে প্রলেপ দেওয়া হয়।বাহ্যিক সংযোগের জন্য একটি নির্ভরযোগ্য এবং জারা-প্রতিরোধী যোগাযোগ পৃষ্ঠ প্রদান করতে সোনা ব্যবহার করা হয়।
বোর্ডে একটি বড় নিমজ্জন সোনার ফিনিস রয়েছে, এক ধরনের ফিনিস যা সোল্ডারিং এবং তারের বন্ধনের জন্য একটি সমতল এবং অভিন্ন পৃষ্ঠের আদর্শ প্রদান করে।নিমজ্জন সোনার পৃষ্ঠটি বোর্ডে থাকা তামার চিহ্নগুলিকে জারণ এবং ক্ষয় থেকে রক্ষা করে।
মাল্টি-লেয়ার কাউন্ট, সোনার আঙ্গুল এবং বড় নিমজ্জন সোনার সংমিশ্রণ দেখায় যে বোর্ডটি জটিল সার্কিট এবং নির্ভরযোগ্য বাহ্যিক সংযোগের প্রয়োজন উচ্চ-পারফরম্যান্স অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।
| ওয়ারপেজ | বোর্ড বেধ≤0.79 মিমি: β≤1.0% 0.80≤বোর্ড বেধ≤2.4 মিমি: β≤0.7% বোর্ড বেধ≥2.5 মিমি: β≤0.5% |
| নিয়ন্ত্রিত প্রতিবন্ধকতা | +/- 5% Ω(<50Ω),+/-10%(≥50Ω), ≥50Ω+/-5% (পর্যালোচনার প্রয়োজন) |
| আনুমানিক অনুপাত | 15:01 |
| ন্যূনতম ঢালাই রিং | 4মিল |
| মিন সোল্ডার মাস্ক ব্রিজ | ≥0.08 মিমি |
| প্লাগিং ভিয়াস ক্ষমতা | 0.2-0.8 মিমি |
| গর্ত সহনশীলতা | PTH: +/-3মিল NPTH: +/-2মিল |
| রূপরেখা প্রোফাইল | রুট/ ভি-কাট/ ব্রিজ/ স্ট্যাম্প হোল |
| সোল্ডার মাস্ক রঙ | সবুজ, হলুদ, কালো, নীল, লাল, সাদা, ম্যাট সবুজ |
| উপাদান চিহ্ন রং | সাদা, হলুদ, কালো |
Shenzhen Jieteng Circuit Co., Ltd. উন্নত উত্পাদন সরঞ্জাম এবং প্রযুক্তি ব্যবহারের মাধ্যমে উচ্চ-মানের PCB প্রদানের জন্য নিবেদিত।কোম্পানির প্রকৌশলী এবং প্রযুক্তিবিদদের অভিজ্ঞ দল গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করে যাতে তাদের PCB তাদের নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে।
মানের প্রতি তার প্রতিশ্রুতি ছাড়াও, কোম্পানিটি খুব গুরুত্ব দেয়গ্রাহক সেবা.Jieteng Circuit Co., Ltd. প্রদান করার জন্য তার গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করেব্যক্তিগতকৃত সমাধানএবং সমগ্র জুড়ে সমর্থনপিসিবি উত্পাদন প্রক্রিয়া, ডিজাইন থেকে ডেলিভারি পর্যন্ত।
সামগ্রিকভাবে, Shenzhen Jieteng Circuit Co., Ltd. একটি সম্মানজনক এবং নির্ভরযোগ্যপিসিবি প্রস্তুতকারকগুণমান, উদ্ভাবন এবং গ্রাহক পরিষেবার উপর দৃঢ় ফোকাস সহ।কোম্পানির দক্ষতাপিসিবি উত্পাদনএবং গ্রাহক সন্তুষ্টির প্রতি উত্সর্গ এটিকে এমন ব্যবসা এবং সংস্থাগুলির জন্য একটি বিশ্বস্ত অংশীদার করে তোলে যেগুলির জন্য উচ্চ-মানের PCBs প্রয়োজন৷
