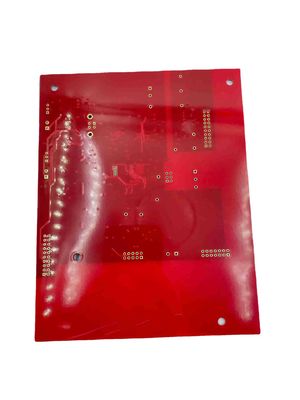

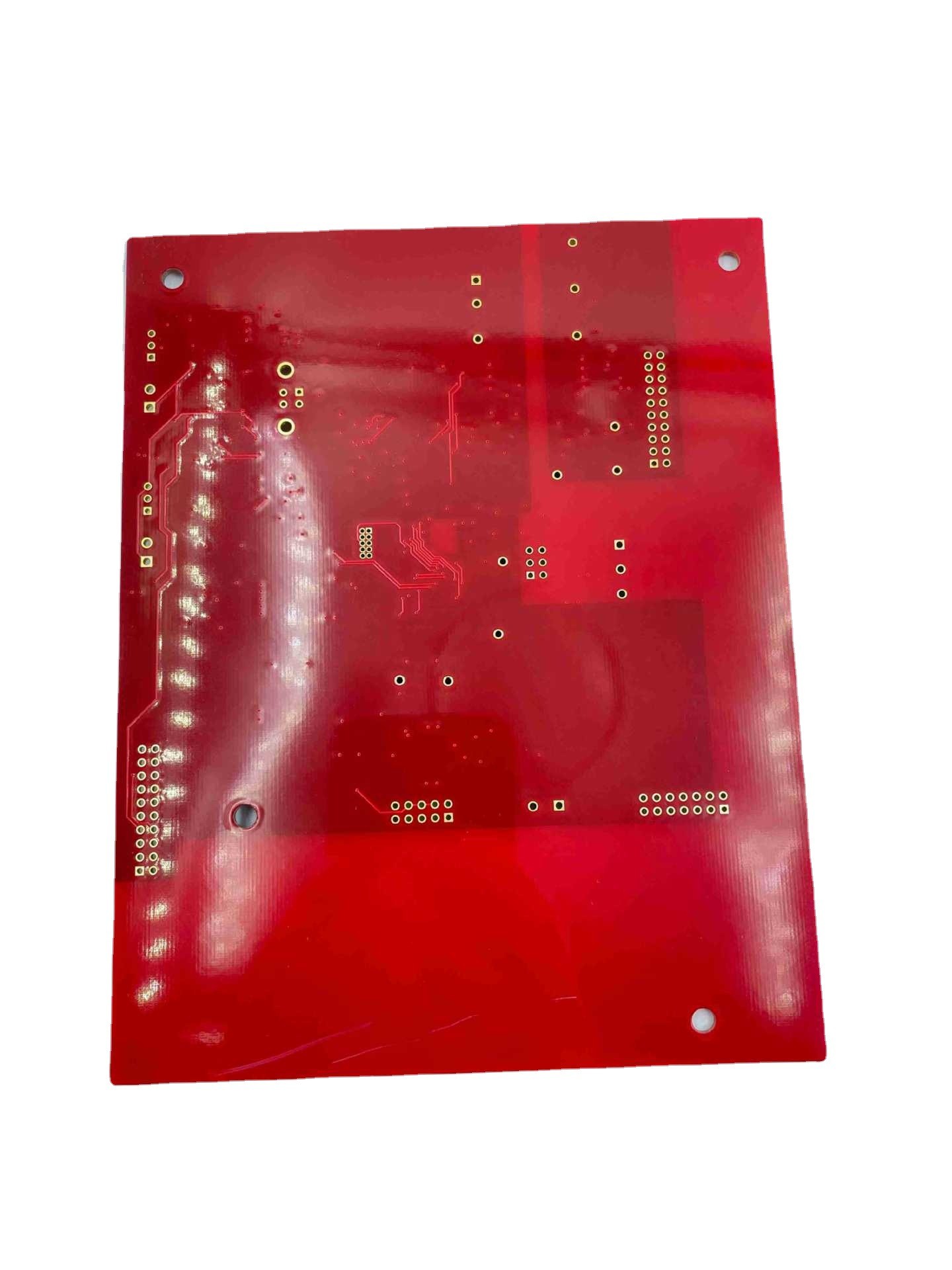

HASL সারফেস ফিনিশ FR4 6 লেয়ার PCB বোর্ড কপার থিকনেস 8OZ
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | FR4 |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী |
| ডেলিভারি সময় | 5-8 কার্যদিবস |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | 360000 বর্গ মিটার / বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| বোর্ড বেধ | 3.0 মিমি | তামার বেধ | 8OZ |
|---|---|---|---|
| স্তর | 6 স্তর | উপাদান | FR4 |
| Min. মিন. hole size গর্তের আকার | 0.2 মিমি | Min. মিন. line spacing লাইন ব্যবধান | 0.1 মিমি |
| Min. মিন. line width লাইন প্রস্থ | 0.1 মিমি | পণ্যের নাম | হাইব্রিড সার্কিট বোর্ড |
| সিল্কস্ক্রিন রঙ | সাদা | সোল্ডার মাস্ক রঙ | লাল |
| সারফেস ফিনিশ | HASL | ||
| বিশেষভাবে তুলে ধরা | FR4 6 লেয়ার PCB বোর্ড,HASL 6 লেয়ার PCB বোর্ড,8OZ কপার FR4 PCB বোর্ড |
||
পণ্যের বর্ণনা
6-স্তর বোর্ড বেধ 3.0MM তামা বেধ 8OZ পৃষ্ঠ স্প্রে টিন
বোর্ডটির পুরুত্ব 3.0MM, যা স্ট্যান্ডার্ড PCB-এর তুলনায় তুলনামূলকভাবে পুরু।উচ্চ বর্তমান চাহিদা সহ অ্যাপ্লিকেশনের জন্য বা যেখানে কার্যকর তাপ অপচয় প্রয়োজন
8OZ এর তামার বেধও তুলনামূলকভাবে পুরু, এবং এটি প্রায়শই উচ্চ শক্তি বা কম প্রতিরোধের প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
বোর্ডে ছয়টি স্তর রয়েছে, যা আরও জটিল সার্কিট ডিজাইন এবং উচ্চতর উপাদানের ঘনত্বের জন্য অনুমতি দেয়।একটি ছয়-স্তর বোর্ড আরও ভাল সংকেত অখণ্ডতা প্রদান করতে পারে কারণ এটি আরও রাউটিং বিকল্প এবং সংকেত এবং পাওয়ার স্তরগুলির মধ্যে আরও ভাল বিচ্ছেদের অনুমতি দেয়।
সারফেস টিন স্প্রে করা তামার চিহ্নগুলিতে টিনের একটি স্তর সরবরাহ করে যা তাদের ক্ষয় এবং অক্সিডেশন থেকে রক্ষা করতে সহায়তা করে।এই সারফেস ট্রিটমেন্টও ভালো সোল্ডারেবিলিটি প্রচার করে, যা নির্ভরযোগ্য সোল্ডার কানেকশনের জন্য গুরুত্বপূর্ণ।
পুরু বোর্ড, পুরু তামার স্তর এবং একটি টিন-স্প্রে ফিনিশের সংমিশ্রণ নির্দেশ করে যে বোর্ডটি উচ্চ-শক্তি প্রয়োগের জন্য ডিজাইন করা হয়েছে যার জন্য কম প্রতিরোধের এবং নির্ভরযোগ্য সোল্ডার সংযোগ প্রয়োজন।
| আইটেম | ক্ষমতা |
| বেস উপাদান | FR-4, হাই TG FR-4, হ্যালোজেন ফ্রি উপাদান, CEM-3, CEM-1, PTFE, রজার্স, আরলন, ট্যাকোনিক, অ্যালুমিনিয়াম বেস, টেফলন, পিআই, ইত্যাদি |
| স্তর | 1-60 |
| অভ্যন্তরীণ/বাহ্যিক তামার বেধ সমাপ্ত | 0.5-6OZ |
| সমাপ্ত বোর্ড বেধ | 0.2-7.0mm(≤0.2mm পর্যালোচনা প্রয়োজন), HASL-এর জন্য ≤0.4mm |
| বোর্ড বেধ≤1.0 মিমি: +/-0.1 মিমি 1বোর্ড বেধ>2.0মিমি: +/-8% |
|
| সর্বোচ্চ প্যানেলের আকার | ≤2sidesPCB: 600*1500mm মাল্টিলেয়ার পিসিবি: 500*1200 মিমি |
| নূন্যতম কন্ডাক্টর লাইন প্রস্থ/স্পেসিং | ভিতরের স্তর: ≥3/3মিল বাইরের স্তর: ≥3.5/3.5মিল |
| ন্যূনতম গর্ত আকার | যান্ত্রিক গর্ত: 0.15 মিমি লেজারের গর্ত: 0.1 মিমি |
| তুরপুন নির্ভুলতা: প্রথম তুরপুন প্রথম তুরপুন: 1mil দ্বিতীয় তুরপুন: 4mil |
|
| ওয়ারপেজ | বোর্ড বেধ≤0.79 মিমি: β≤1.0% 0.80≤বোর্ড বেধ≤2.4 মিমি: β≤0.7% বোর্ড বেধ≥2.5 মিমি: β≤0.5% |
| নিয়ন্ত্রিত প্রতিবন্ধকতা | +/- 5% Ω(<50Ω),+/-10%(≥50Ω), ≥50Ω+/-5% (পর্যালোচনার প্রয়োজন) |
| আনুমানিক অনুপাত | 15:01 |
| ন্যূনতম ঢালাই রিং | 4মিল |
| মিন সোল্ডার মাস্ক ব্রিজ | ≥0.08 মিমি |
| প্লাগিং ভিয়াস ক্ষমতা | 0.2-0.8 মিমি |
| গর্ত সহনশীলতা | PTH: +/-3মিল NPTH: +/-2মিল |
| রূপরেখা প্রোফাইল | রুট/ ভি-কাট/ ব্রিজ/ স্ট্যাম্প হোল |
| সোল্ডার মাস্ক রঙ | সবুজ, হলুদ, কালো, নীল, লাল, সাদা, ম্যাট সবুজ |
| উপাদান চিহ্ন রং | সাদা, হলুদ, কালো |
Shenzhen Jieteng Circuit Co., Ltd. একটি বিশ্বস্ত এবং নির্ভরযোগ্য PCB প্রস্তুতকারক যারা গ্রাহকদের নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে এমন উচ্চ-মানের PCB প্রদানের জন্য নিবেদিত।কোম্পানি উন্নত উত্পাদন সরঞ্জাম এবং প্রযুক্তি গ্রহণ করে, এবং অভিজ্ঞ প্রকৌশলী এবং প্রযুক্তিবিদদের একটি গ্রুপ রয়েছে যারা গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করে তা নিশ্চিত করতে তাদের PCBগুলি তাদের প্রয়োজনের জন্য উপযুক্ত।
মানের প্রতি তার প্রতিশ্রুতি ছাড়াও, Jeton Circuits Co., Ltd. গ্রাহক পরিষেবার উপর অনেক জোর দেয়।কোম্পানিটি ডিজাইন থেকে ডেলিভারি পর্যন্ত সমগ্র PCB উত্পাদন প্রক্রিয়া জুড়ে পৃথক সমাধান এবং সহায়তা প্রদানের জন্য গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করে।গ্রাহক সন্তুষ্টির প্রতি এই উত্সর্গটি কোম্পানিটিকে এমন ব্যবসা এবং প্রতিষ্ঠানের জন্য একটি সম্মানজনক এবং নির্ভরযোগ্য অংশীদার হতে সাহায্য করেছে যার জন্য উচ্চ মানের PCBs প্রয়োজন।
