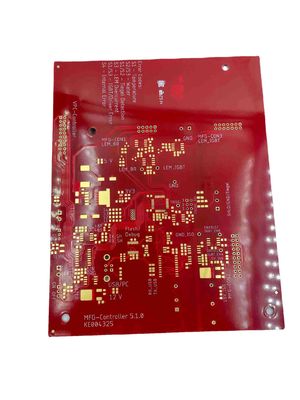

মাল্টিলেয়ার প্রোটোটাইপ PCB সমাবেশ কাস্টম আয়তক্ষেত্রাকার অনিয়মিত আকৃতি
| উৎপত্তি স্থল | গুয়াংডং, চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | পিসিবি |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | ভিতরের ভ্যাকুয়াম প্যাকিং, বাইরের স্ট্যান্ডার্ড শক্ত কাগজ |
| ডেলিভারি সময় | ডেলিভারির জন্য 5-8 দিন |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | প্রতি বছর 150000 বর্গ মিটার/বর্গ মিটার |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| বিশেষভাবে তুলে ধরা | মাল্টিলেয়ার প্রোটোটাইপ পিসিবি অ্যাসেম্বলি,আয়তক্ষেত্রাকার প্রোটোটাইপ পিসিবি অ্যাসেম্বলি,অনিয়মিত মাল্টিলেয়ার সার্কিট বোর্ড |
||
|---|---|---|---|
পণ্যের বর্ণনা
কাস্টম মাল্টি-লেয়ার সার্কিট বোর্ড প্রক্রিয়াকরণের জন্য ডিজাইন গবেষণা এবং উন্নয়ন প্রদান করা প্রয়োজন
প্রয়োজনীয় বিবরণ
| স্তর | 1~64 স্তর |
| উপাদান | FR4, CEM1, CEM3, Hight TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, অ্যালুমিনিয়াম |
| উৎপাদন ক্ষমতা | 30000 ㎡/মাস |
| বোর্ড আকৃতি | আয়তক্ষেত্রাকার, গোলাকার, স্লট, কাটআউট, জটিল অনিয়মিত |
| বোর্ড কাটা | শিয়ার, ভি-স্কোর, ট্যাব-রাউটেড, কাউন্টার সাঙ্ক |
| বোর্ড বেধ | 0.2~8.0 মিমি, ফ্লেক্স 0.1-0.25 মিমি |
| তামার ওজন | 0.5oZ~12oZ |
| ঝাল মাস্ক | দ্বি-পার্শ্বযুক্ত সবুজ LPI, লাল, সাদা, হলুদ, নীল, কালো, বেগুনি ইত্যাদি। সোল্ডার মাস্ক |
| সিল্ক পর্দা | সাদা, হলুদ, কালো ইত্যাদিতে ডাবল-পার্শ্বযুক্ত বা একক-পার্শ্বযুক্ত |
| ন্যূনতম লাইন প্রস্থ/স্পেস | 0.08 মিমি/3মিল |
| সর্বোচ্চ বোর্ডের মাত্রা | 25.6ইঞ্চি*43.3ইঞ্চি বা 650মিমি*1100মিমি |
| ন্যূনতম ড্রিল গর্ত ব্যাস | 0.1 মিমি |
| মিন লেজার ড্রিল গর্ত ব্যাস | 0.075 মিমি |
| সারফেস ফিনিস | HASL, ENIG, ইমারসন টিন, ইমারসন সিলভার, OSP, ENEPIG ইত্যাদি |
| বোর্ড বেধ সহনশীলতা | ± 10% |
| ন্যূনতম স্লট প্রস্থ | 0.12", 3.0mm, বা 120mils |
| ভি-স্কোর গভীরতা | বোর্ডের বেধের 20-25% |
| PTH প্রাচীর বেধ | >0.025 মিমি |
| PTH হোল দিয়া সহনশীলতা | ±0.076 মিমি |
| নন PTH হোল দিয়া সহনশীলতা | ±0.05 মিমি |
| গর্ত অবস্থান বিচ্যুতি | ±0.076 মিমি |
| সিঙ্ক গর্ত | হ্যাঁ |
| মানদন্ড | IPC-A600F/MIL-STD-105D |
| ডিজাইন ফাইল ফরম্যাট | Gerber RS-274X, 274D, Eagle এবং AutoCAD'S DXF, DWG |
