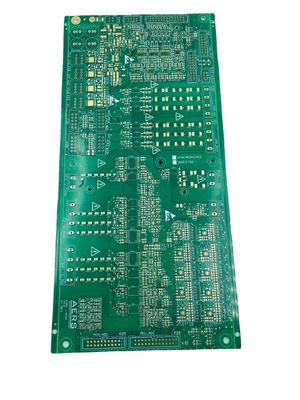

পুরুত্ব 1.6 মিমি FR4 উপাদান 2 স্তর PCB বোর্ড সবুজ সোল্ডার মাস্ক
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | FR4 |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী |
| ডেলিভারি সময় | 5-8 কার্যদিবস |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | 360000 বর্গ মিটার / বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| তামার বেধ | 1 অজ | স্তর | 2 |
|---|---|---|---|
| উপাদান | FR4 | মিন হোল সাইজ | 0.2 মিমি |
| সর্বনিম্ন লাইন ব্যবধান | 0.1 মিমি | ন্যূনতম লাইন প্রস্থ | 0.1 মিমি |
| রূপরেখা সহনশীলতা | +/-0.2 মিমি | সিল্কস্ক্রিন রঙ | সাদা |
| সোল্ডার মাস্ক রঙ | সবুজ | পুরুত্ব | 1.6 মিমি |
| টাইপ | মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড | ||
| বিশেষভাবে তুলে ধরা | FR4 উপাদান 2 স্তর পিসিবি বোর্ড,বেধ 1.6 মিমি 2 স্তর PCB বোর্ড,TS16949 মাল্টিলেয়ার মুদ্রিত সার্কিট বোর্ড |
||
পণ্যের বর্ণনা
FR4 2-স্তর বোর্ড, সোল্ডার মাস্ক সবুজ তেল, পৃষ্ঠ নিমজ্জন স্বর্ণ
এখানে একটি সবুজ সোল্ডার মাস্ক এবং পৃষ্ঠ নিমজ্জন স্বর্ণ সহ FR4 2-স্তর বোর্ড সম্পর্কে কিছু বিবরণ রয়েছে:
বোর্ডটি FR4 উপাদান দিয়ে তৈরি, যা একটি সাধারণ গ্লাস-রিইনফোর্সড ইপোক্সি ল্যামিনেট উপাদান যা PCB উৎপাদনে ব্যাপকভাবে ব্যবহৃত হয়।
বোর্ডের দুটি স্তর রয়েছে, যার মানে এটি একটি অন্তরক স্তর দ্বারা পৃথক করা পরিবাহী উপাদানের দুটি স্তর রয়েছে।দ্বি-স্তর বোর্ডগুলি প্রায়শই সহজ সার্কিটে ব্যবহৃত হয় বা যেখানে খরচ একটি উদ্বেগের বিষয়।
বোর্ডে একটি সবুজ সোল্ডার মাস্ক রয়েছে, যা এক ধরনের প্রতিরক্ষামূলক আবরণ যা তামার চিহ্ন রক্ষা করতে এবং সোল্ডার ব্রিজ প্রতিরোধ করতে বোর্ডে প্রয়োগ করা হয়।সবুজ রঙ হল PCB উৎপাদনে ব্যবহৃত একটি আদর্শ রঙ।
বোর্ডে একটি পৃষ্ঠ নিমজ্জন সোনার ফিনিস রয়েছে, যা এক ধরণের পৃষ্ঠের ফিনিস যা সোল্ডারিংয়ের জন্য সমতল এবং এমনকি পৃষ্ঠের আদর্শ প্রদান করে।নিমজ্জন সোনার ফিনিস বোর্ডে থাকা তামার চিহ্নগুলিকে জারণ এবং ক্ষয় থেকে রক্ষা করে।
সামগ্রিকভাবে, সবুজ সোল্ডার মাস্ক এবং পৃষ্ঠ নিমজ্জন সোনা সহ এই FR4 2-স্তর বোর্ডটি একটি আদর্শ বোর্ড যা সাধারণ সার্কিটগুলির জন্য ডিজাইন করা হয়েছে বা যেখানে খরচ একটি উদ্বেগের বিষয়।তামার চিহ্নগুলিকে রক্ষা করার জন্য বোর্ডটিকে একটি সবুজ সোল্ডার মাস্ক দিয়ে প্রলিপ্ত করা হয়েছে এবং বাহ্যিক সংযোগের জন্য একটি নির্ভরযোগ্য এবং ক্ষয়-প্রতিরোধী যোগাযোগের পৃষ্ঠ প্রদান করার জন্য একটি নিমজ্জন সোনার পৃষ্ঠ দিয়ে সমাপ্ত করা হয়েছে।
| আইটেম | ক্ষমতা |
| বেস উপাদান | FR-4, হাই TG FR-4, হ্যালোজেন ফ্রি উপাদান, CEM-3, CEM-1, PTFE, রজার্স, আরলন, ট্যাকোনিক, অ্যালুমিনিয়াম বেস, টেফলন, পিআই, ইত্যাদি |
| স্তর | 1-60 |
| অভ্যন্তরীণ/বাহ্যিক তামার বেধ সমাপ্ত | 0.5-6OZ |
| সমাপ্ত বোর্ড বেধ | 0.2-7.0mm(≤0.2mm পর্যালোচনা প্রয়োজন), HASL-এর জন্য ≤0.4mm |
| বোর্ড বেধ≤1.0 মিমি: +/-0.1 মিমি 1বোর্ড বেধ>2.0মিমি: +/-8% |
|
| সর্বোচ্চ প্যানেলের আকার | ≤2sidesPCB: 600*1500mm মাল্টিলেয়ার পিসিবি: 500*1200 মিমি |
| নূন্যতম কন্ডাক্টর লাইন প্রস্থ/স্পেসিং | ভিতরের স্তর: ≥3/3মিল বাইরের স্তর: ≥3.5/3.5মিল |
| ন্যূনতম গর্ত আকার | যান্ত্রিক গর্ত: 0.15 মিমি লেজারের গর্ত: 0.1 মিমি |
| তুরপুন নির্ভুলতা: প্রথম তুরপুন প্রথম তুরপুন: 1mil দ্বিতীয় তুরপুন: 4mil |
|
| ওয়ারপেজ | বোর্ড বেধ≤0.79 মিমি: β≤1.0% 0.80≤বোর্ড বেধ≤2.4 মিমি: β≤0.7% বোর্ড বেধ≥2.5 মিমি: β≤0.5% |
| নিয়ন্ত্রিত প্রতিবন্ধকতা | +/- 5% Ω(<50Ω),+/-10%(≥50Ω), ≥50Ω+/-5% (পর্যালোচনার প্রয়োজন) |
| আনুমানিক অনুপাত | 15:01 |
| ন্যূনতম ঢালাই রিং | 4মিল |
| মিন সোল্ডার মাস্ক ব্রিজ | ≥0.08 মিমি |
| প্লাগিং ভিয়াস ক্ষমতা | 0.2-0.8 মিমি |
| গর্ত সহনশীলতা | PTH: +/-3মিল NPTH: +/-2মিল |
| রূপরেখা প্রোফাইল | রুট/ ভি-কাট/ ব্রিজ/ স্ট্যাম্প হোল |
| সোল্ডার মাস্ক রঙ | সবুজ, হলুদ, কালো, নীল, লাল, সাদা, ম্যাট সবুজ |
| উপাদান চিহ্ন রং | সাদা, হলুদ, কালো |
| পৃষ্ঠ চিকিত্সা | OSP: 0.2-0.5um HASL: 2-40um লিড ফ্রি HASL: 2-40um ENIG: Au 1-10U'' ENEPIG: PB 2-5U''/ Au 1-8U'' নিমজ্জন টিন: 0.8-1.5um নিমজ্জন সিলভার: 0.1-1.2um পিলযোগ্য নীল মুখোশ কার্বন কালি সোনার প্রলেপ: Au 1-150U'' |
| ই-টেস্ট | ফ্লাইং প্রোব পরীক্ষক: 0.4-6.0 মিমি, সর্বোচ্চ 19.6 * 23.5 ইঞ্চি |
| টেস্ট প্যাড থেকে বোর্ড প্রান্ত পর্যন্ত ন্যূনতম ব্যবধান: 0.5 মিমি | |
| সর্বনিম্ন পরিবাহী প্রতিরোধের: 5 Ω | |
| সর্বোচ্চ অন্তরণ প্রতিরোধের: 250 MΩ | |
| সর্বোচ্চ পরীক্ষা ভোল্টেজ: 500 V | |
| ন্যূনতম টেস্ট প্যাড ব্যাস: 6 মিল | |
| ন্যূনতম টেস্ট প্যাড থেকে প্যাডের ব্যবধান: 10 মিলি | |
|
সর্বোচ্চ পরীক্ষা বর্তমান: 200 MA
|
Shenzhen Jieteng Circuit Co., Ltd. গুণমান এবং উদ্ভাবনের উপর দৃঢ় ফোকাস সহ একটি নির্ভরযোগ্য এবং স্বনামধন্য PCB প্রস্তুতকারক।কোম্পানি তার PCBs সর্বোচ্চ মান পূরণ নিশ্চিত করতে উন্নত উত্পাদন সরঞ্জাম এবং কৌশল ব্যবহার করে।কোম্পানির অভিজ্ঞ প্রকৌশলী এবং প্রযুক্তিবিদদের একটি দল রয়েছে যারা গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করে তা নিশ্চিত করতে আমাদের PCBগুলি তাদের নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে।
মানের প্রতি অঙ্গীকারের পাশাপাশি, কোম্পানিটি চমৎকার গ্রাহক সেবা প্রদানের জন্য প্রতিশ্রুতিবদ্ধ।Jeton Circuit Co., Ltd. ডিজাইন থেকে ডেলিভারি পর্যন্ত সমগ্র PCB উত্পাদন প্রক্রিয়া জুড়ে ব্যক্তিগতকৃত সমাধান এবং সহায়তা প্রদানের জন্য গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করে।
