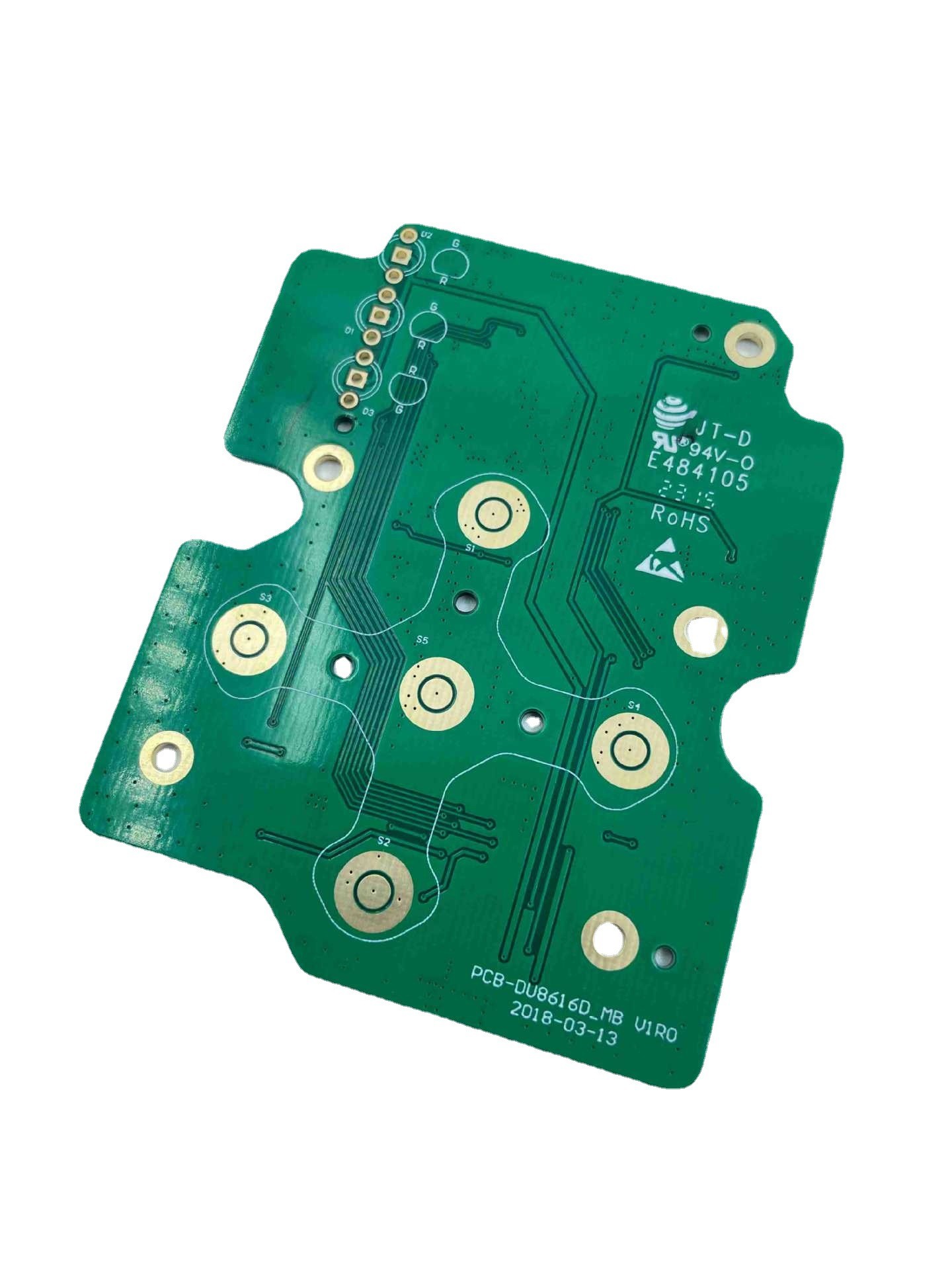

এফআর 4 মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড রজার্সের পৃষ্ঠে নিমজ্জন সোনা
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | FR4 |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী |
| ডেলিভারি সময় | 5-8 কার্যদিবস |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | 360000 বর্গ মিটার / বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| বিশেষভাবে তুলে ধরা | FR4 মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড,হ্যালোজেন ফ্রি মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড,হ্যালোজেন ফ্রি 4 লেয়ার পিসিবি বোর্ড |
||
|---|---|---|---|
পণ্যের বর্ণনা
রজার্স 4350 প্লেট 4-স্তর বোর্ডের পৃষ্ঠে নিমজ্জন সোনা
নিমজ্জন গোল্ড ফিনিশ সহ রজার্স 4350 4-লেয়ার বোর্ড সম্পর্কে এখানে কিছু বিবরণ রয়েছে:
বোর্ডটি রজার্স 4350 উপাদান থেকে তৈরি করা হয়েছে, এটি একটি উচ্চ-কার্যক্ষমতা সম্পন্ন ল্যামিনেট যা তার চমৎকার তাপীয় এবং যান্ত্রিক বৈশিষ্ট্যের জন্য পরিচিত।Rogers 4350 সাধারণত উচ্চ ফ্রিকোয়েন্সি অ্যাপ্লিকেশন যেমন রেডিও ফ্রিকোয়েন্সি এবং মাইক্রোওয়েভ সার্কিটগুলিতে ব্যবহৃত হয়।
বোর্ডের চারটি স্তর রয়েছে, যার মানে এতে পরিবাহী উপাদানের চারটি স্তর রয়েছে যা অন্তরক স্তর দ্বারা পৃথক করা হয়েছে।ফোর-লেয়ার বোর্ডগুলি সাধারণত দুই-স্তর বোর্ডের তুলনায় উচ্চতর জটিলতার প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
বোর্ডে একটি নিমজ্জন সোনার ফিনিস রয়েছে, যা একটি ফিনিশ যা একটি সমতল এবং এমনকি পৃষ্ঠ প্রদান করে যা সোল্ডারিংয়ের জন্য উপযুক্ত।নিমজ্জন সোনার পৃষ্ঠটি বোর্ডে থাকা তামার চিহ্নগুলিকে জারণ এবং ক্ষয় থেকে রক্ষা করে।
একটি নিমজ্জন গোল্ড ফিনিশের সাথে রজার্স 4350 উপাদানের সংমিশ্রণ নির্দেশ করে যে বোর্ডটি উচ্চ কম্পাঙ্কের অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যার জন্য উচ্চ কার্যক্ষমতা এবং নির্ভরযোগ্যতা প্রয়োজন।
| আইটেম | ক্ষমতা |
| বেস উপাদান | FR-4, হাই TG FR-4, হ্যালোজেন ফ্রি উপাদান, CEM-3, CEM-1, PTFE, রজার্স, আরলন, ট্যাকোনিক, অ্যালুমিনিয়াম বেস, টেফলন, পিআই, ইত্যাদি |
| স্তর | 1-60 |
| অভ্যন্তরীণ/বাহ্যিক তামার বেধ সমাপ্ত | 0.5-6OZ |
| সমাপ্ত বোর্ড বেধ | 0.2-7.0mm(≤0.2mm পর্যালোচনা প্রয়োজন), HASL-এর জন্য ≤0.4mm |
| বোর্ড বেধ≤1.0 মিমি: +/-0.1 মিমি 1বোর্ড বেধ>2.0মিমি: +/-8% |
|
| সর্বোচ্চ প্যানেলের আকার | ≤2sidesPCB: 600*1500mm মাল্টিলেয়ার পিসিবি: 500*1200 মিমি |
| নূন্যতম কন্ডাক্টর লাইন প্রস্থ/স্পেসিং | ভিতরের স্তর: ≥3/3মিল বাইরের স্তর: ≥3.5/3.5মিল |
| ন্যূনতম গর্ত আকার | যান্ত্রিক গর্ত: 0.15 মিমি লেজারের গর্ত: 0.1 মিমি |
| তুরপুন নির্ভুলতা: প্রথম তুরপুন প্রথম তুরপুন: 1mil দ্বিতীয় তুরপুন: 4mil |
|
| ওয়ারপেজ | বোর্ড বেধ≤0.79 মিমি: β≤1.0% 0.80≤বোর্ড বেধ≤2.4 মিমি: β≤0.7% বোর্ড বেধ≥2.5 মিমি: β≤0.5% |
| নিয়ন্ত্রিত প্রতিবন্ধকতা | +/- 5% Ω(<50Ω),+/-10%(≥50Ω), ≥50Ω+/-5% (পর্যালোচনার প্রয়োজন) |
| আনুমানিক অনুপাত | 15:01 |
| ন্যূনতম ঢালাই রিং | 4মিল |
| মিন সোল্ডার মাস্ক ব্রিজ | ≥0.08 মিমি |
| প্লাগিং ভিয়াস ক্ষমতা | 0.2-0.8 মিমি |
| গর্ত সহনশীলতা | PTH: +/-3মিল NPTH: +/-2মিল |
| রূপরেখা প্রোফাইল | রুট/ ভি-কাট/ ব্রিজ/ স্ট্যাম্প হোল |
| সোল্ডার মাস্ক রঙ | সবুজ, হলুদ, কালো, নীল, লাল, সাদা, ম্যাট সবুজ |
| উপাদান চিহ্ন রং |
সাদা, হলুদ, কালো
|
Shenzhen Jieteng Circuit Co., Ltd. হল একটি প্রিন্টেড সার্কিট বোর্ড (PCB) প্রস্তুতকারক যা সেনজেন, চীনে অবস্থিত।কোম্পানিটি শিল্প, স্বয়ংচালিত, টেলিকম এবং ভোক্তা ইলেকট্রনিক্স সহ বিস্তৃত অ্যাপ্লিকেশনের জন্য উচ্চ-মানের PCB উৎপাদনে বিশেষজ্ঞ।
কোম্পানি একক-পার্শ্বযুক্ত, দ্বি-পার্শ্বযুক্ত এবং মাল্টি-লেয়ার PCBs, সেইসাথে উচ্চ তাপমাত্রা, উচ্চ ফ্রিকোয়েন্সি এবং অন্যান্য চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য বিশেষায়িত PCB সহ বিস্তৃত PCB সমাধান সরবরাহ করে।আমরা পৃষ্ঠ প্রস্তুতি, সোল্ডার মাস্ক প্রয়োগ এবং স্ক্রিন প্রিন্টিংয়ের মতো অতিরিক্ত পরিষেবাও সরবরাহ করি।
Shenzhen Jieteng Circuit Co., Ltd. গুণমান এবং উদ্ভাবনের জন্য প্রতিশ্রুতিবদ্ধ, কোম্পানি তাদের PCBs সর্বোচ্চ মান পূরণ করে তা নিশ্চিত করতে উন্নত উত্পাদন সরঞ্জাম এবং প্রযুক্তি ব্যবহার করে।অভিজ্ঞ প্রকৌশলী এবং প্রযুক্তিবিদদের একটি দলের সাথে, আমরা আমাদের গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করি যাতে আমাদের PCBগুলি তাদের নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে।
মানের প্রতি তার প্রতিশ্রুতি ছাড়াও, কোম্পানি গ্রাহক পরিষেবার উপর খুব জোর দেয়।আমরা ডিজাইন থেকে ডেলিভারি পর্যন্ত পিসিবি উত্পাদন প্রক্রিয়া জুড়ে পৃথক সমাধান এবং সহায়তা প্রদানের জন্য আমাদের গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করি।
