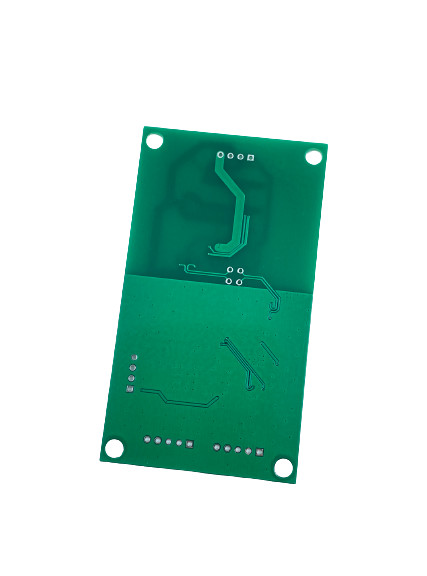

SMT PCB বোর্ড 2 লেয়ার 0.1mm মিন লাইন স্পেসিং HASL সারফেস ফিনিশ
Place of Origin | China |
---|---|
পরিচিতিমুলক নাম | JIETENG |
সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
Model Number | PCB circuit board |
ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
মূল্য | negotiable |
প্যাকেজিং বিবরণ | ভিতরের ভ্যাকুয়াম প্যাকিং, বাইরের স্ট্যান্ডার্ড শক্ত কাগজ |
ডেলিভারি সময় | প্রসবের জন্য 3-10 দিন |
পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
যোগানের ক্ষমতা | প্রতি বছর 150000 বর্গ মিটার/বর্গ মিটার |

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xবোর্ড বেধ | 1.6 মিমি | সমাবেশ পরিষেবা | হ্যাঁ |
---|---|---|---|
প্রতিবন্ধকতা নিয়ন্ত্রণ | হ্যাঁ | তামার বেধ | 1 অজ |
মিন হোল সাইজ | 0.2 মিমি | সারফেস ফিনিশ | HASL |
সর্বনিম্ন লাইন ব্যবধান | 0.1 মিমি | ন্যূনতম লাইন প্রস্থ | 0.1 মিমি |
বিশেষভাবে তুলে ধরা | HASL সারফেস ফিনিশ SMT PCB বোর্ড,SMT PCB বোর্ড 2 লেয়ার,0.1mm SMT প্রিন্টেড সার্কিট বোর্ড |
পণ্যের বর্ণনা:
এসএমটি পিসিবি বোর্ড হল একটি ইলেকট্রনিক সার্কিট বোর্ড, এটি একটি মুদ্রিত সার্কিট বোর্ড বা একটি সমন্বিত সার্কিট বোর্ড নামেও পরিচিত।এটির বোর্ডের পুরুত্ব 1.6 মিমি, একটি HASL পৃষ্ঠের ফিনিস, দুটি স্তর এবং একটি সবুজ সোল্ডার মাস্ক রঙ।ন্যূনতম লাইন প্রস্থ 0.1 মিমি।
এসএমটি পিসিবি বোর্ড ইলেকট্রনিক উপাদান সংযোগ এবং বৈদ্যুতিক সংকেত পরিচালনার জন্য একটি বহুমুখী এবং নির্ভরযোগ্য সমাধান।এটি ভোক্তা ইলেকট্রনিক্স, স্বয়ংচালিত, চিকিৎসা এবং শিল্প সহ বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত।
SMT PCB বোর্ড উচ্চ-কর্মক্ষমতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য ডিজাইন করা হয়েছে।এর উন্নত উত্পাদন প্রক্রিয়া উচ্চতর গুণমান এবং স্থায়িত্ব নিশ্চিত করে, এটিকে বিস্তৃত অ্যাপ্লিকেশনের জন্য আদর্শ পছন্দ করে তোলে।
এসএমটি পিসিবি বোর্ড একটি সাশ্রয়ী সমাধান যা দ্রুত এবং সহজেই ইনস্টল করা যেতে পারে।এটি সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য ডিজাইন করা হয়েছে এবং নির্দিষ্ট প্রয়োজনীয়তাগুলি পূরণ করার জন্য কাস্টমাইজ করা যেতে পারে।
এসএমটি পিসিবি বোর্ড ইলেকট্রনিক সার্কিট বোর্ডের জন্য একটি নির্ভরযোগ্য এবং বহুমুখী সমাধান।এটি সর্বাধিক কর্মক্ষমতা এবং নির্ভরযোগ্যতার জন্য ডিজাইন করা হয়েছে, এটি বিভিন্ন অ্যাপ্লিকেশনের জন্য আদর্শ পছন্দ করে তোলে।
বৈশিষ্ট্য:
- পণ্যের নাম: এসএমটি পিসিবি বোর্ড
- সারফেস ফিনিশ: HASL
- ন্যূনতম লাইন প্রস্থ: 0.1 মিমি
- ন্যূনতম লাইন ব্যবধান: 0.1 মিমি
- বোর্ড বেধ: 1.6 মিমি
- ন্যূনতম গর্ত আকার: 0.2 মিমি
- মুদ্রিত সার্কিট বোর্ড
- ইন্টিগ্রেটেড সার্কিট বোর্ড
- মাল্টি-লেয়ার সার্কিট বোর্ড
প্রযুক্তিগত পরামিতি:
প্যারামিটার | মান |
---|---|
সোল্ডার মাস্ক রঙ | সবুজ |
বোর্ডের বেধ | 1.6 মিমি |
সমাবেশ পরিষেবা | হ্যাঁ |
স্তর | 2 |
তামার পুরুত্ব | 1 অজ |
মিন হোল সাইজ | 0.2 মিমি |
সারফেস ফিনিশ | HASL |
ন্যূনতম লাইন ব্যবধান | 0.1 মিমি |
ন্যূনতম লাইন প্রস্থ | 0.1 মিমি |
সিল্কস্ক্রিন রঙ | সাদা |
পণ্যের ধরন | ইলেকট্রনিক সার্কিট বোর্ড, ইন্টিগ্রেটেড সার্কিট বোর্ড, ইন্টিগ্রেটেড সার্কিট বোর্ড সমাবেশ |
অ্যাপ্লিকেশন:
JIETENG PCB সার্কিট বোর্ডগুলি হল অত্যন্ত উন্নত ইন্টিগ্রেটেড সার্কিট বোর্ড যা সবচেয়ে চাহিদাপূর্ণ ইলেকট্রনিক সার্কিট বোর্ডের উপাদানগুলি পূরণ করার জন্য ডিজাইন এবং তৈরি করা হয়।এই সার্কিট বোর্ডগুলি এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেগুলির জন্য সুনির্দিষ্ট লাইন ব্যবধান এবং গর্তের আকারের পাশাপাশি 1.6 মিমি বোর্ডের পুরুত্ব প্রয়োজন৷আমাদের অত্যাধুনিক সমাবেশ পরিষেবার মাধ্যমে, গ্রাহকরা তাদের সার্কিট বোর্ডের নির্ভুলতা এবং নির্ভরযোগ্যতা সম্পর্কে নিশ্চিত হতে পারেন।এই সার্কিট বোর্ডগুলির সিল্কস্ক্রিন রঙও সাদা, যা একটি পরিষ্কার এবং পেশাদার চেহারা প্রদান করে।
এই JIETENG PCB সার্কিট বোর্ডগুলি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেগুলির জন্য অত্যন্ত সঠিক ইলেকট্রনিক সার্কিট বোর্ডের প্রয়োজন, যেমন স্বয়ংচালিত ইলেকট্রনিক্স, যোগাযোগ ব্যবস্থা, চিকিৎসা সরঞ্জাম, ভোক্তা ইলেকট্রনিক্স এবং শিল্প অটোমেশন।তাদের উচ্চতর লাইন ব্যবধান 0.1 মিমি এবং গর্তের আকার 0.2 মিমি, এই সার্কিট বোর্ডগুলি উচ্চ-ঘনত্বের অ্যাপ্লিকেশনের জন্য আদর্শ।অধিকন্তু, আমাদের সমাবেশ পরিষেবার মাধ্যমে, গ্রাহকরা নিশ্চিত হতে পারেন যে তাদের সার্কিট বোর্ডগুলি সর্বশেষ প্রযুক্তির সাথে আপ টু ডেট।
JIETENG PCB সার্কিট বোর্ড হল আপনার সমস্ত ইলেকট্রনিক সার্কিট বোর্ডের প্রয়োজনের জন্য চূড়ান্ত সমন্বিত সার্কিট বোর্ড।স্বয়ংচালিত থেকে চিকিৎসা পর্যন্ত, এই সার্কিট বোর্ডগুলি সর্বোচ্চ স্তরের নির্ভুলতা এবং নির্ভরযোগ্যতা প্রদানের জন্য ডিজাইন করা হয়েছে।বোর্ডের পুরুত্ব 1.6 মিমি এবং ন্যূনতম লাইন ব্যবধান 0.1 মিমি এবং ন্যূনতম গর্তের আকার 0.2 মিমি, এই সার্কিট বোর্ডগুলি উচ্চ-ঘনত্ব এবং নির্ভুলতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।এবং আমাদের সাদা সিল্কস্ক্রিন রঙের সাথে, আপনার সার্কিট বোর্ডগুলি পেশাদার এবং পরিষ্কার দেখাবে।
কাস্টমাইজেশন:
JIETENG SMT PCB বোর্ড কাস্টমাইজেশন পরিষেবা
ব্র্যান্ড নাম: JIETENG
মডেল নম্বর: PCB সার্কিট বোর্ড
উৎপত্তি স্থান: চীন
তামার বেধ: 1oz
বোর্ড বেধ: 1.6 মিমি
উপাদান: FR4
সোল্ডার মাস্ক রঙ: সবুজ
প্রতিবন্ধকতা নিয়ন্ত্রণ: হ্যাঁ
লক্ষ্য করা:
ইলেকট্রনিক সার্কিট বোর্ড, মাল্টি-লেয়ার সার্কিট বোর্ড, প্রিন্টেড সার্কিট বোর্ড
সমর্থন এবং পরিষেবা:
আমরা এসএমটি পিসিবি বোর্ডের জন্য প্রযুক্তিগত সহায়তা এবং পরিষেবা প্রদান করি।আমাদের প্রকৌশলী এবং প্রযুক্তিবিদদের অভিজ্ঞ দল আপনার প্রশ্নের উত্তর দিতে এবং পণ্যের সমস্ত দিক সম্পর্কে নির্দেশিকা প্রদান করতে উপলব্ধ।আমরা ইনস্টলেশন এবং রক্ষণাবেক্ষণ পরিষেবা প্রদান করি এবং আপনার যেকোন প্রযুক্তিগত সমস্যায় সাহায্য করতে পারি।আপনি আপনার পণ্য থেকে সর্বাধিক সুবিধা পাচ্ছেন তা নিশ্চিত করতে আমরা প্রশিক্ষণ এবং পরামর্শ পরিষেবাও অফার করি।এছাড়াও, আমরা বিক্রয়োত্তর সহায়তা প্রদান করি যেমন সমস্যা সমাধানে সহায়তা এবং আপনার পণ্যের জীবনের জন্য খুচরা যন্ত্রাংশ।
প্যাকিং এবং শিপিং:
পণ্যটি নিখুঁত অবস্থায় গন্তব্যে পৌঁছেছে তা নিশ্চিত করার জন্য SMT PCB বোর্ডগুলি অবশ্যই প্যাকেজ করা এবং যত্ন সহকারে প্রেরণ করা উচিত।
- বোর্ডগুলিকে একটি অ্যান্টি-স্ট্যাটিক ব্যাগে স্থাপন করা উচিত এবং তাদের শারীরিক ক্ষতি থেকে রক্ষা করার জন্য একটি প্লাস্টিকের ব্যাগ বা বুদবুদ মোড়ানোর মতো বাইরের প্রতিরক্ষামূলক কভার দিয়ে সিল করা উচিত।
- বোর্ডগুলি একটি মজবুত বাক্সে স্থাপন করা উচিত যা চালানের জন্য উপযুক্ত আকার, এবং ফেনা, বুদবুদ মোড়ানো বা বায়ু বালিশের মতো শক-শোষণকারী উপাদান দিয়ে পূর্ণ করা উচিত।
- বাক্সটি নিরাপদে সীলমোহর করা উচিত এবং উপযুক্ত শিপিং লেবেল, যেমন "ভঙ্গুর" বা "যত্ন সহকারে হ্যান্ডেল" দিয়ে চিহ্নিত করা উচিত।
- ট্র্যাকিং এবং বীমা সহ একটি নির্ভরযোগ্য মালবাহী বাহক ব্যবহার করে বাক্সটি প্রেরণ করা উচিত।
FAQ:
- প্রশ্নঃ SMT PCB বোর্ড কি?
- উত্তর: এসএমটি পিসিবি বোর্ড মানে সারফেস মাউন্ট টেকনোলজি প্রিন্টেড সার্কিট বোর্ড, যা জেটিটিইএনজি দ্বারা তৈরি এক ধরনের সার্কিট বোর্ড যা ইলেকট্রনিক সার্কিট তৈরি করতে ব্যবহৃত হয়।বোর্ডগুলি চীনে তৈরি এবং মডেল নম্বর PCB সার্কিট বোর্ড রয়েছে।
- প্রশ্ন: এসএমটি পিসিবি বোর্ডের সুবিধা কী কী?
- উত্তর: এসএমটি পিসিবি বোর্ডের দ্রুত উত্পাদন, কম খরচ, ছোট আকার এবং উচ্চ নির্ভরযোগ্যতা সহ অনেক সুবিধা রয়েছে।এটি উপাদানগুলির বৃহত্তর ঘনত্ব এবং বৈদ্যুতিক কর্মক্ষমতা উন্নত করার অনুমতি দেয়।
- প্রশ্নঃ এসএমটি পিসিবি বোর্ড কিভাবে তৈরি হয়?
- উত্তর: SMT PCB বোর্ড একটি বোর্ডে উপাদান স্থাপন করে এবং তারপর বিশেষ মেশিন ব্যবহার করে একত্রে সোল্ডারিং করে তৈরি করা হয়।সার্কিট তৈরি করতে সোল্ডার এবং অন্যান্য উপকরণ ব্যবহার করে উপাদানগুলি সংযুক্ত করা হয়।
- প্রশ্ন: এসএমটি পিসিবি বোর্ডের উপাদানগুলি কী কী?
- উত্তর: এসএমটি পিসিবি বোর্ডের উপাদানগুলির মধ্যে সাধারণত ক্যাপাসিটর, প্রতিরোধক, ট্রানজিস্টর, ইন্টিগ্রেটেড সার্কিট এবং অন্যান্য ইলেকট্রনিক উপাদান অন্তর্ভুক্ত থাকে।
- প্রশ্নঃ এসএমটি পিসিবি বোর্ডের ব্যবহার কী?
- উত্তর: এসএমটি পিসিবি বোর্ড কম্পিউটার, ভোক্তা ইলেকট্রনিক্স, স্বয়ংচালিত উপাদান এবং চিকিৎসা ডিভাইস সহ অনেক ইলেকট্রনিক অ্যাপ্লিকেশনে ব্যবহৃত হয়।
