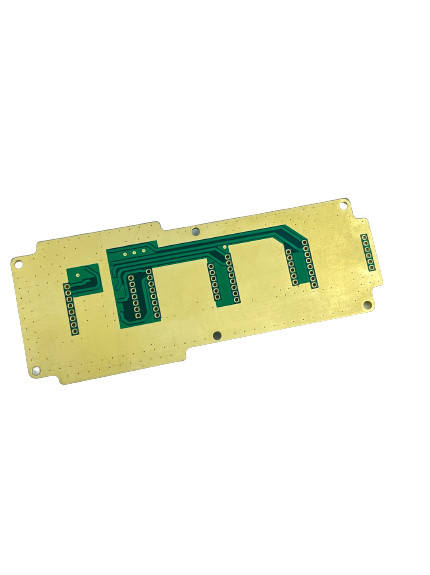

0.1 মিমি মিন লাইন প্রস্থ এবং প্রতিবন্ধকতা নিয়ন্ত্রণ সহ মাল্টিলেয়ার PCB ফ্যাব্রিকেশন

পণ্যের বর্ণনা:

মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন হল জটিল, মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি করার জন্য পেশাদার PCB নির্মাতাদের দ্বারা অফার করা একটি বিশেষ পরিষেবা।এই প্রক্রিয়াটি উচ্চ নির্ভুলতার সাথে জটিল ডিজাইন তৈরি করতে উন্নত সরঞ্জাম এবং কৌশলগুলির ব্যবহার অন্তর্ভুক্ত করে।সোল্ডার মাস্কের রঙ, ন্যূনতম লাইন ব্যবধান, লাইনের প্রস্থ এবং গর্তের আকারের মতো নির্দিষ্ট প্রয়োজনীয়তাগুলি অর্জন করা প্রয়োজন।মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরির জন্য উপলব্ধ সারফেস ফিনিস বিকল্পগুলির মধ্যে রয়েছে HASL, ENIG, OSP, ইমার্সন সিলভার, এবং ইমার্সন টিন।গ্রাহকরা অন্যান্য উন্নত বৈশিষ্ট্যগুলি থেকেও উপকৃত হতে পারেন যেমন অন্ধের মাধ্যমে, সমাহিত মাধ্যমে, প্রতিবন্ধকতা নিয়ন্ত্রণ এবং প্রতিবন্ধকতা ম্যাচিং।এই সমস্ত বৈশিষ্ট্যগুলি, সর্বোচ্চ মানের মানগুলির সাথে মিলিত, নিশ্চিত করে যে চূড়ান্ত পণ্যটি গ্রাহকের সঠিক বৈশিষ্ট্যগুলি পূরণ করে৷

বৈশিষ্ট্য:

• পণ্যের নাম: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন
• মিন.লাইন প্রস্থ: 0.1 মিমি
• সারফেস ফিনিশ: HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি।
• সোল্ডার মাস্ক রঙ: সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি।
• স্তর গণনা: 2-20
• তামার পুরুত্ব: 1-4oz
• মাল্টি-লেয়ার পিসিবি কম্পোনেন্ট অ্যাসেম্বলি
• মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন
• মাল্টি-লেয়ার মুদ্রিত সার্কিট বোর্ড উত্পাদন

প্রযুক্তিগত পরামিতি:

অ্যাপ্লিকেশন:

JIETENG মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উত্পাদন সবচেয়ে চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য উচ্চতর গুণমান এবং কর্মক্ষমতা প্রদান করে।আমাদের মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন পরিষেবাগুলি ভোক্তা ইলেকট্রনিক্স এবং স্বয়ংচালিত থেকে চিকিৎসা এবং শিল্প পর্যন্ত বিস্তৃত অ্যাপ্লিকেশনের জন্য উপযুক্ত।আমরা FR4, উচ্চ TG FR4, হ্যালোজেন মুক্ত, রজার্স এবং আরও অনেক কিছু সহ উপকরণের একটি পরিসর প্রদান করি।আমাদের মাল্টি-লেয়ার মুদ্রিত সার্কিট বোর্ডগুলি 2-20 এর স্তর গণনা পরিচালনা করতে সক্ষম এবং উচ্চতর প্রতিবন্ধকতা নিয়ন্ত্রণ রয়েছে।আমরা HASL, ENIG, OSP, ইমার্সন সিলভার এবং ইমার্সন টিন সহ বিভিন্ন ধরনের সারফেস ফিনিশ অফার করি।গুণমান এবং পরিষেবার প্রতি আমাদের প্রতিশ্রুতি নিশ্চিত করে যে আপনার মাল্টি-লেয়ার মুদ্রিত সার্কিট বোর্ডগুলি আপনার সঠিক বৈশিষ্ট্যগুলি পূরণ করবে এবং আপনার প্রত্যাশা অতিক্রম করবে।আমাদের ব্যাপক মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উত্পাদন পরিষেবাগুলির সাথে, JIETENG হল আপনার সমস্ত PCB তৈরির প্রয়োজনের জন্য আদর্শ অংশীদার।

কাস্টমাইজেশন:

ব্র্যান্ড নাম: JIETENG
মডেল নম্বর: PCB সার্কিট বোর্ড
উৎপত্তি স্থান: চীন
তামার পুরুত্ব: 1-4oz
মিন.লাইন ব্যবধান: 0.1 মিমি
প্রতিবন্ধকতা নিয়ন্ত্রণ: হ্যাঁ
সোল্ডার মাস্ক রঙ: সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি।
বোর্ডের বেধ: 0.2-3.2 মিমি

JIETENG 10 বছরেরও বেশি সময় ধরে মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উত্পাদন, মাল্টি-লেয়ার PCB কম্পোনেন্ট অ্যাসেম্বলি এবং মাল্টি-লেয়ার PCB উত্পাদনের একটি নেতৃস্থানীয় সরবরাহকারী।আমরা সর্বোচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতার সাথে মানসম্পন্ন PCB প্রদান করি।

আমাদের মাল্টি-লেয়ার PCB-তে 1-4 oz থেকে তামার পুরুত্ব, ন্যূনতম লাইনের ব্যবধান 0.1 মিমি, প্রতিবন্ধকতা নিয়ন্ত্রণ, এবং সোল্ডার মাস্কের রঙ সবুজ, নীল, সাদা, কালো এবং লাল, বোর্ডের পুরুত্ব 0.2-3.2 মিমি।

আমরা চমৎকার গ্রাহক সেবা এবং উচ্চ মানের পণ্য প্রদানের জন্য প্রতিশ্রুতিবদ্ধ, এবং আমরা আমাদের মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন পরিষেবাগুলির সাথে সন্তুষ্টির গ্যারান্টি দিই।

সমর্থন এবং পরিষেবা:

আমরা মাল্টিলেয়ার PCB ফ্যাব্রিকেশনের ক্ষেত্রে আমাদের গ্রাহকদের জন্য প্রযুক্তিগত সহায়তা এবং পরিষেবা প্রদান করি।আমাদের অভিজ্ঞ প্রকৌশলী আপনার প্রকল্পগুলির নকশা, বানোয়াট, সমাবেশ এবং পরীক্ষায় সহায়তা করার জন্য উপলব্ধ।

আমরা উচ্চ ঘনত্বের আন্তঃসংযোগ (HDI) তৈরিতে অভিজ্ঞ এবং আপনার চাহিদা পূরণ করে এমন ডিজাইন তৈরিতে সহায়তা করতে পারি।আমরা জটিল মাল্টিলেয়ার ফ্যাব্রিকেশনেও বিশেষজ্ঞ, যার মধ্যে অন্ধ এবং সমাহিত ভিয়াস, প্রতিবন্ধকতা নিয়ন্ত্রণ এবং অন্যান্য বিশেষ প্রয়োজনীয়তা রয়েছে।

উপরন্তু, আমরা সম্পূর্ণ লেআউট এবং ডিজাইন সহায়তা, প্রোটোটাইপিং, উত্পাদন এবং সমাবেশ সহ সম্পূর্ণ টার্ন-কি ফ্যাব্রিকেশন পরিষেবাগুলি অফার করি।আমরা সময়মত উচ্চ মানের পণ্য সরবরাহ করতে প্রতিশ্রুতিবদ্ধ।

আপনার যদি কোন প্রশ্ন থাকে বা আপনার প্রকল্পের প্রয়োজনীয়তা নিয়ে আলোচনা করতে চান, তাহলে আজ আমাদের সাথে যোগাযোগ করুন।

প্যাকিং এবং শিপিং:

মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের জন্য প্যাকেজিং এবং শিপিং:

পণ্যগুলিকে অ্যান্টিস্ট্যাটিক ব্যাগে নিরাপদে প্যাক করা হবে এবং পরিবহনের সময় পণ্যগুলি যাতে ক্ষতিগ্রস্ত না হয় তা নিশ্চিত করার জন্য শক-প্রুফ বাক্সে পাঠানো হবে।ট্রানজিট চলাকালীন কোনো ক্ষতি বা ক্ষতি কভার করার জন্য স্ট্যান্ডার্ড শিপিং বীমা প্রদান করা হবে।

FAQ:

প্রশ্ন 1: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন কী?

A1: মাল্টিলেয়ার PCB ফ্যাব্রিকেশন হল একটি প্রিন্টেড সার্কিট বোর্ড (PCB) তৈরি করার একটি প্রক্রিয়া যার একাধিক স্তর পরিবাহী উপাদানের সাথে আন্তঃসংযুক্ত রয়েছে।এটি মডেল নম্বর PCB সার্কিট বোর্ড সহ চীনের একটি ব্র্যান্ড নাম JIETENG দ্বারা সরবরাহ করা হয়েছে।

প্রশ্ন 2: মাল্টিলেয়ার পিসিবি ফেব্রিকেশন ব্যবহার করার সুবিধা কী?

A2: মাল্টিলেয়ার PCB ফ্যাব্রিকেশন অনেক সুবিধা প্রদান করে, যার মধ্যে রয়েছে বর্ধিত জটিলতা, বৃহত্তর বৈদ্যুতিক কর্মক্ষমতা, এবং উন্নত সংকেত অখণ্ডতা।

প্রশ্ন 3: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের উপাদানগুলি কী কী?

A3: মাল্টিলেয়ার PCB ফ্যাব্রিকেশনের উপাদানগুলির মধ্যে পরিবাহী উপাদানের স্তর, নিরোধক এবং ট্রেস অন্তর্ভুক্ত রয়েছে।

প্রশ্ন 4: মাল্টিলেয়ার পিসিবি তৈরির প্রক্রিয়া কী?

A4: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের প্রক্রিয়ায় PCB লেআউট তৈরি, ড্রিলিং এবং প্লেটিং, ল্যামিনেশন, এচিং এবং টেস্টিংয়ের মতো পদক্ষেপগুলি অন্তর্ভুক্ত রয়েছে।

প্রশ্ন 5: মাল্টিলেয়ার পিসিবি ফেব্রিকেশনের প্রয়োগ কী?

A5: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের প্রয়োগের মধ্যে রয়েছে কম্পিউটার, টেলিকমিউনিকেশন, স্বয়ংচালিত ইলেকট্রনিক্স, মেডিকেল ডিভাইস এবং ভোক্তা ইলেকট্রনিক্স।
