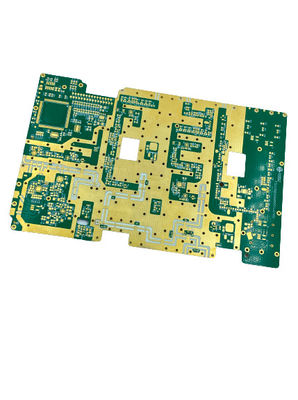

হ্যালোজেন ফ্রি মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন 0.1 মিমি মিন লাইন স্পেসিং 0.2 মিমি মিন হোল সাইজ

পণ্যের বর্ণনা:

মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন হল মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড (পিসিবি) তৈরির একটি উত্পাদন প্রক্রিয়া।এটি একটি সাবস্ট্রেট উপাদান, যেমন FR4, উচ্চ TG FR4, হ্যালোজেন মুক্ত, রজার্স, ইত্যাদির উপর বহু-স্তর উপাদানগুলির সমাবেশ জড়িত। উৎপাদন প্রক্রিয়াটি ন্যূনতম উত্পাদন করতে সক্ষম।লাইন প্রস্থ 0.1 মিমি এবং মিনিট।প্রতিবন্ধকতা নিয়ন্ত্রণ সহ লাইন ব্যবধান 0.1 মিমি।উপরন্তু, বোর্ডের বেধ 0.2-3.2mm থেকে তৈরি করা যেতে পারে।উত্পাদন প্রক্রিয়া উচ্চ-জটিলতার PCB ডিজাইনের জন্য উপযুক্ত, এবং উচ্চ-নির্ভুলতা এবং নির্ভরযোগ্য মাল্টি-লেয়ার PCB প্রদান করতে সক্ষম।

বৈশিষ্ট্য:

• পণ্যের নাম: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন
• মিন.লাইন ব্যবধান: 0.1 মিমি
• সিল্কস্ক্রিন রঙ: সাদা, কালো, হলুদ, ইত্যাদি
• সোল্ডার মাস্ক রঙ: সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি।
• উপাদান: FR4, উচ্চ TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি।
• মিন.লাইন প্রস্থ: 0.1 মিমি
• মাল্টি-লেয়ার পিসিবি কম্পোনেন্ট অ্যাসেম্বলি
• মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন
• মাল্টি-লেয়ার পিসিবি কম্পোনেন্ট অ্যাসেম্বলি
• মাল্টি-লেয়ার পিসিবি কম্পোনেন্ট টেস্টিং

প্রযুক্তিগত পরামিতি:

অ্যাপ্লিকেশন:

JIETENG মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন বিভিন্ন ধরণের উপাদান এবং উপকরণ সরবরাহ করে যা এটিকে বিস্তৃত অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।JIETENG এর একটি ব্র্যান্ড নামের সাথে, PCB সার্কিট বোর্ড সবুজ, নীল, সাদা, কালো এবং লাল সহ সোল্ডার মাস্ক রঙ সরবরাহ করে।তামার পুরুত্ব 1-4oz থেকে পাওয়া যায়, এবং উপাদান বিকল্পগুলির মধ্যে রয়েছে FR4, উচ্চ TG FR4, হ্যালোজেন-মুক্ত, রজার্স এবং আরও অনেক কিছু।বোর্ডের বেধের পরিসীমা 0.2-3.2 মিমি থেকে, এবং স্তর গণনা 2-20 হতে পারে।গ্রাহকদের তাদের চাহিদা মেটাতে বিভিন্ন উপাদান এবং উপকরণ থেকে বেছে নেওয়ার বিকল্প থাকতে পারে।
JIETENG-এর মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন বিস্তৃত অ্যাপ্লিকেশনের জন্য উপযুক্ত।এটি মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি, মাল্টি-লেয়ার পিসিবি কম্পোনেন্ট অ্যাসেম্বলি এবং মাল্টি-লেয়ার পিসিবি কম্পোনেন্ট অ্যাসেম্বলির জন্য ব্যবহৃত হয়।PCB সার্কিট বোর্ডটি স্বয়ংচালিত, চিকিৎসা, শিল্প নিয়ন্ত্রণ এবং ভোক্তা ইলেকট্রনিক্সের জন্যও ব্যবহার করা যেতে পারে।এটির চমৎকার তাপীয়, বৈদ্যুতিক এবং যান্ত্রিক বৈশিষ্ট্য রয়েছে, যা এটিকে অনেক অ্যাপ্লিকেশনের জন্য একটি আদর্শ পছন্দ করে তোলে।
JIETENG থেকে মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন গ্রাহকদের জন্য একটি নির্ভরযোগ্য এবং সাশ্রয়ী সমাধান।উপাদান এবং উপকরণ এর বিস্তৃত পরিসরের সাথে, এটি বিভিন্ন অ্যাপ্লিকেশনের জন্য একটি নিখুঁত পছন্দ।উচ্চ স্তরের মানের নিশ্চয়তা নিশ্চিত করে যে PCB সার্কিট বোর্ডগুলি নির্ভুলতা এবং নির্ভুলতার সাথে তৈরি করা হয়।মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন গ্রাহকদের একটি নির্ভরযোগ্য এবং সাশ্রয়ী সমাধান প্রদান করবে যা তাদের প্রয়োজনের জন্য উপযুক্ত।

কাস্টমাইজেশন:

JIETENG মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন পরিষেবাগুলির একটি নেতৃস্থানীয় প্রদানকারী।এই ক্ষেত্রে বছরের অভিজ্ঞতা এবং দক্ষতার সাথে, আমরা আমাদের গ্রাহকদের উচ্চ মানের এবং নির্ভরযোগ্য পণ্য সরবরাহ করতে সক্ষম।
আমাদের বহু-স্তরের প্রিন্টেড ওয়্যারিং বোর্ড তৈরির পরিষেবাগুলির মধ্যে রয়েছে:

• বোর্ডের বেধ: 0.2-3.2 মিমি
• মিন.গর্ত আকার: 0.2 মিমি
• সোল্ডার মাস্ক রঙ: সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি।
• উপাদান: FR4, উচ্চ TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি।
• মিন.লাইন প্রস্থ: 0.1 মিমি

আমাদের একটি অত্যন্ত অভিজ্ঞ এবং দক্ষ দল রয়েছে যা আমাদের গ্রাহকদের জন্য উচ্চ মানের মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি করতে নিবেদিত।আমাদের দল আপনার নির্দিষ্ট চাহিদা মেটাতে কাস্টম সমাধান প্রদান করতে সক্ষম।
JIETENG-এ, আমরা আমাদের গ্রাহকদের সর্বোচ্চ মানের মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন পরিষেবা প্রদান করার চেষ্টা করি।আমাদের পরিষেবাগুলি সম্পর্কে আরও জানতে আজই আমাদের সাথে যোগাযোগ করুন।

সমর্থন এবং পরিষেবা:

মাল্টিলেয়ার পিসিবি তৈরি করা একটি জটিল প্রক্রিয়া এবং এর জন্য প্রচুর দক্ষতা এবং অভিজ্ঞতা প্রয়োজন।আমাদের পেশাদার প্রকৌশলী এবং প্রযুক্তিবিদদের দলের নির্ভরযোগ্য, উচ্চ-মানের মাল্টিলেয়ার PCB ফ্যাব্রিকেশন পরিষেবা প্রদানের ব্যাপক অভিজ্ঞতা রয়েছে।
আমরা আপনার প্রকল্পের সাফল্য নিশ্চিত করতে সহায়তা করার জন্য বিভিন্ন পরিষেবা অফার করি, যার মধ্যে রয়েছে:

• ডিজাইন ফর ম্যানুফ্যাকচারিং (DFM) পরামর্শ এবং নির্দেশিকা
• প্রোটোটাইপ তৈরি
• উচ্চ ভলিউম উত্পাদন
• পরীক্ষা এবং সমস্যা সমাধান
• গুণ নিশ্চিত করা

আমাদের দল আপনার প্রকল্পের সর্বোচ্চ মানের ফলাফল নিশ্চিত করতে সর্বোত্তম সম্ভাব্য পরিষেবা প্রদানের জন্য নিবেদিত।আমাদের পরিষেবাগুলি সর্বদা আপ টু ডেট এবং দক্ষ তা নিশ্চিত করার জন্য আমরা প্রযুক্তির সর্বশেষ অগ্রগতির সাথে তাল মিলিয়ে চলার চেষ্টা করি।আপনার প্রকল্প সফল হয়েছে তা নিশ্চিত করতে আমরা সর্বোত্তম গ্রাহক পরিষেবা এবং সহায়তা প্রদানের জন্য প্রতিশ্রুতিবদ্ধ।

প্যাকিং এবং শিপিং:

মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন একটি সূক্ষ্ম এবং জটিল প্রক্রিয়া যার জন্য সতর্ক প্যাকেজিং এবং শিপিং প্রয়োজন।পণ্যটি ভাল অবস্থায় আসে তা নিশ্চিত করতে, প্যাকেজিং এবং শিপিংয়ের সময় কিছু সতর্কতা অবলম্বন করা উচিত।

মাল্টিলেয়ার PCB ফ্যাব্রিকেশন প্রক্রিয়ায় ব্যবহৃত উপাদান এবং উপকরণগুলিকে ট্রানজিটের সময় ক্ষতি প্রতিরোধ করার জন্য সঠিকভাবে সুরক্ষিত এবং প্যাকেজ করা আবশ্যক।সমস্ত উপাদান অ্যান্টিস্ট্যাটিক ব্যাগে মোড়ানো উচিত এবং প্রতিটি উপাদান আলাদাভাবে প্যাক করা উচিত।সমস্ত উপাদান তারপর একটি একক বাক্স বা পাত্রে স্থাপন করা উচিত.বাক্স বা ধারকটি নিরাপদে সিল করা উচিত এবং পণ্যের নাম, গন্তব্য এবং অন্যান্য প্রাসঙ্গিক তথ্য সহ লেবেল করা উচিত।

বাক্স বা ধারকটি তখন ট্র্যাকিং ক্ষমতা সহ একটি নির্ভরযোগ্য ক্যারিয়ার ব্যবহার করে প্রেরণ করা উচিত।ট্রানজিটের সময় পণ্যটি যাতে চরম তাপমাত্রা বা আর্দ্রতার সংস্পর্শে না আসে তা নিশ্চিত করার জন্য বিশেষ যত্ন নেওয়া উচিত।অতিরিক্তভাবে, বাক্সে পণ্যের নাম, গন্তব্য এবং অন্যান্য প্রাসঙ্গিক শিপিং তথ্যের সাথে স্পষ্টভাবে লেবেল করা উচিত।

FAQ:

• প্রশ্ন 1: পিসিবি সার্কিট বোর্ডের উপাদান কী?
  A1:JIETENG থেকে PCB সার্কিট বোর্ড উচ্চ-মানের বহুস্তর উপাদান দিয়ে তৈরি।
• প্রশ্ন 2: মাল্টিলেয়ার পিসিবি এর বেধ কত?
  A2:JIETENG থেকে মাল্টিলেয়ার PCB হল 0.2mm-3.2mm।
• প্রশ্ন 3: মাল্টিলেয়ার পিসিবি তৈরির প্রক্রিয়াটি কতক্ষণ নেয়?
  A3:সার্কিট বোর্ডের জটিলতার উপর নির্ভর করে এটি সাধারণত 5 থেকে 10 দিন সময় নেয়।
• প্রশ্ন 4: মাল্টিলেয়ার পিসিবি বোর্ডের সর্বোচ্চ আকার কত?
  A4:JIETENG থেকে মাল্টিলেয়ার PCB বোর্ডের সর্বোচ্চ আকার হল 500mm x 1200mm।
• প্রশ্ন 5: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের দামের পরিসীমা কী?
  A5:JIETENG থেকে মাল্টিলেয়ার PCB ফ্যাব্রিকেশনের মূল্য পরিসীমা পরিবর্তিত হয়, পরিমাণ এবং জটিলতার উপর নির্ভর করে।
