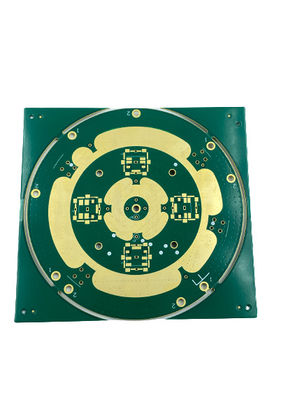

0.1 মিমি মিনিমাম সহ মাল্টি লেয়ার পিসিবি উত্পাদন। লাইন ব্যবধান 0.2 মিমি মিনিট গর্তের আকার
| Place of Origin | China |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | ভিতরের ভ্যাকুয়াম প্যাকিং, বাইরের স্ট্যান্ডার্ড শক্ত কাগজ |
| ডেলিভারি সময় | ডেলিভারির জন্য 5-8 দিন |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | প্রতি বছর 150000 বর্গ মিটার/বর্গ মিটার |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| স্তর গণনা | 2-20 | প্রতিবন্ধকতা নিয়ন্ত্রণ | হ্যাঁ |
|---|---|---|---|
| Min. মিন. hole size গর্তের আকার | 0.2 মিমি | Min. মিন. line spacing লাইন ব্যবধান | 0.1 মিমি |
| উপাদান | FR4, হাই TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি। | সারফেস ফিনিশ | HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি। |
| সোল্ডার মাস্ক রঙ | সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি। | বোর্ড বেধ | 0.2-3.2 মিমি |
| বিশেষভাবে তুলে ধরা | FR4 মাল্টি লেয়ার পিসিবি ম্যানুফ্যাকচারিং,0.1 মিমি মাল্টি লেয়ার পিসিবি ম্যানুফ্যাকচারিং,ওএসপি মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন |
||
পণ্যের বর্ণনা
পণ্যের বর্ণনা:
মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন, যা মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ডের সৃষ্টি, একটি জটিল প্রক্রিয়া যার জন্য নির্ভুলতা এবং দক্ষতা প্রয়োজন।আমাদের অভিজ্ঞ পেশাদাররা মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উৎপাদনে বিশেষজ্ঞ এবং নিশ্চিত করেন যে প্রক্রিয়াটির প্রতিটি ধাপ অত্যন্ত যত্ন এবং বিস্তারিত মনোযোগের সাথে সম্পন্ন হয়েছে।আমাদের মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উত্পাদন পরিষেবাগুলির মধ্যে রয়েছে ন্যূনতম লাইন প্রস্থ 0.1 মিমি, তামার পুরুত্ব 1-4oz, সিল্কস্ক্রিন রঙের সাদা, কালো, হলুদ এবং আরও অনেক কিছু, বোর্ডের পুরুত্ব 0.2-3.2 মিমি, এবং স্তর সংখ্যা 2। -20।আমরা আমাদের গ্রাহকদের নির্দিষ্ট চাহিদা মেটাতে সর্বোচ্চ মানের পরিষেবা এবং পণ্য সরবরাহ করতে প্রতিশ্রুতিবদ্ধ।
বৈশিষ্ট্য:
- পণ্যের নাম: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন
- সারফেস ফিনিশ: HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি।
- মিন.গর্ত আকার: 0.2 মিমি
- সোল্ডার মাস্ক রঙ: সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি।
- মিন.লাইন প্রস্থ: 0.1 মিমি
- বোর্ডের বেধ: 0.2-3.2 মিমি
- হাইলাইট: মাল্টি-লেয়ার পিসিবি উত্পাদন, মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উত্পাদন
প্রযুক্তিগত পরামিতি:
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| সিল্কস্ক্রিন রঙ | সাদা, কালো, হলুদ, ইত্যাদি |
| মিন.লাইন প্রস্থ | 0.1 মিমি |
| স্তর গণনা | 2-20 |
| মিন.লাইন ব্যবধান | 0.1 মিমি |
| তামার পুরুত্ব | 1-4oz |
| সারফেস ফিনিশ | HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি। |
| প্রতিবন্ধকতা নিয়ন্ত্রণ | হ্যাঁ |
| বোর্ডের বেধ | 0.2-3.2 মিমি |
| সোল্ডার মাস্ক রঙ | সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি। |
| উপাদান | FR4, হাই TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি। |
অ্যাপ্লিকেশন:
JIETENG মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন: অ্যাপ্লিকেশন এবং দৃশ্য
JIETENG মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন জটিল এবং জটিল ইলেকট্রনিক্স ডিজাইনের জন্য একটি দুর্দান্ত সমাধান।এটি বিস্তৃত অ্যাপ্লিকেশনের জন্য বিভিন্ন চশমা সহ মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড তৈরি করতে সক্ষম।ব্র্যান্ড নাম, মডেল নম্বর, উৎপত্তি স্থান, মিন.লাইন প্রস্থ, সিল্কস্ক্রিন রঙ, ন্যূনতম।লাইন ব্যবধান, তামার বেধ, এবং পৃষ্ঠ ফিনিস সব কাস্টমাইজযোগ্য.
মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড অ্যাসেম্বলি এবং মাল্টি-লেয়ার পিসিবি অ্যাসেম্বলি নিয়ে গঠিত।মাল্টি-লেভেল মুদ্রিত সার্কিট বোর্ড সমাবেশ উচ্চ ঘনত্বের আন্তঃসংযোগ প্রদান করে, যা জটিল ইলেকট্রনিক ডিভাইস তৈরি করতে ব্যবহার করা যেতে পারে।মাল্টি-লেয়ার পিসিবি সমাবেশ মুদ্রিত সার্কিট বোর্ডে উপাদান একত্রিত করার জন্য ব্যবহৃত হয়।এতে প্রিন্ট করা সার্কিট বোর্ডে চিপস এবং প্রতিরোধকের মতো উপাদান একত্রিত করা জড়িত।
JIETENG মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন স্বয়ংচালিত, চিকিৎসা, শিল্প এবং ভোক্তা ইলেকট্রনিক্সের মতো অ্যাপ্লিকেশনের জন্য উপযুক্ত।এটি এমন অ্যাপ্লিকেশনগুলির জন্যও উপযুক্ত যেখানে দ্রুত এবং নির্ভরযোগ্য সংকেত প্রয়োজন, যেমন যোগাযোগ, সামরিক এবং মহাকাশ।তার মিন সঙ্গে.লাইন প্রস্থ 0.1 মিমি, মিনিট।লাইন ব্যবধান 0.1 মিমি, তামার বেধ 1-4oz, এবং HASL, ENIG, OSP, ইমারসন সিলভার এবং ইমারসন টিনের মতো সারফেস ফিনিশ অপশন, JIETENG মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন বিভিন্ন অ্যাপ্লিকেশনের জন্য উচ্চ মানের এবং সুনির্দিষ্ট উপাদান নিশ্চিত করে।
তাছাড়া, সিল্কস্ক্রিন রঙ গ্রাহকের চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে, সাদা, কালো, হলুদ থেকে অন্যান্য রঙে।এর বহুমুখী বৈশিষ্ট্য সহ, JIETENG মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন হল জটিল এবং সুনির্দিষ্ট ইলেকট্রনিক ডিভাইস তৈরির জন্য নিখুঁত সমাধান।
কাস্টমাইজেশন:
JIETENG মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন
JIETENG-এর কাস্টম মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন পরিষেবা সব ধরনের প্রিন্টেড সার্কিট বোর্ডের জন্য উচ্চ-মানের এবং নির্ভরযোগ্য উত্পাদন অফার করে।আমাদের পরিষেবা বিভিন্ন উপকরণ যেমন FR4, উচ্চ TG FR4, হ্যালোজেন ফ্রি, রজার্স এবং আরও অনেক কিছু সহ উচ্চ-কর্মক্ষমতা মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি করার জন্য উপযুক্ত।আমাদের অভিজ্ঞ ইঞ্জিনিয়ারদের দল আপনাকে আপনার প্রয়োজনের জন্য সঠিক উপাদান নির্বাচন করতে সাহায্য করতে পারে।আমরা আমাদের সমস্ত পণ্যের জন্য প্রতিবন্ধকতা নিয়ন্ত্রণও অফার করি।
আমাদের মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড তৈরির মধ্যে রয়েছে:
- পরিচিতিমুলক নাম:JIETENG
- মডেল নম্বার:পিসিবি সার্কিট বোর্ড
- উৎপত্তি স্থল:চীন
- মিন.লাইন ব্যবধান:0.1 মিমি
- মিন.গর্তের আকার:0.2 মিমি
- তামার বেধ:1-4oz
- উপাদান:FR4, হাই TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি।
- প্রতিবন্ধকতা নিয়ন্ত্রণ:হ্যাঁ
JIETENG-এ, আমরা সর্বোত্তম মানের মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি পরিষেবা প্রদান করতে প্রতিশ্রুতিবদ্ধ।আমাদের মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন পরিষেবাগুলি সম্পর্কে আরও তথ্যের জন্য আজ আমাদের সাথে যোগাযোগ করুন।
সমর্থন এবং পরিষেবা:
মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন প্রযুক্তিগত সহায়তা এবং পরিষেবা
আমরা মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের জন্য ব্যাপক সমর্থন এবং পরিষেবা প্রদান করি, যার মধ্যে রয়েছে:
- প্রি-প্রোডাকশন ডিজাইন সাপোর্ট
- পিসিবি লেআউট অপ্টিমাইজেশান
- প্রোটোটাইপিং
- ফ্যাব্রিকেশন এবং সমাবেশ
- নির্ভরযোগ্যতা পরীক্ষা
- অন-সাইট প্রযুক্তিগত সহায়তা
আরো তথ্যের জন্য, আমাদের প্রযুক্তিগত সহায়তা দলের সাথে যোগাযোগ করুন.
প্যাকিং এবং শিপিং:
মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের প্যাকেজিং এবং শিপিং নিম্নলিখিত পদক্ষেপগুলি জড়িত:
- পিসিবিগুলি একটি অ্যান্টিস্ট্যাটিক পলি ব্যাগে রাখা হয় এবং তারপরে সিল করা হয়।
- সিল করা PCBগুলি তারপর একটি অ্যান্টিস্ট্যাটিক ফোম বাক্সে স্থাপন করা হয়।
- তারপর বাক্সটি একটি কার্ডবোর্ডের বাক্সে স্থাপন করা হয় এবং সিল করা হয়।
- কার্ডবোর্ডের বাক্সটি তারপর গ্রাহকের কাছে পাঠানো হয়।
FAQ:
প্রশ্ন 1: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন কী?A1: মাল্টিলেয়ার PCB ফ্যাব্রিকেশন হল মডেল নম্বর PCB সার্কিট বোর্ড সহ JIETENG থেকে প্রিন্টেড সার্কিট বোর্ডের একাধিক স্তর তৈরি করার একটি প্রক্রিয়া।এটি চীনে তৈরি।প্রশ্ন 2: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনে কোন উপকরণ ব্যবহার করা হয়?
A2: JIETENG থেকে মাল্টিলেয়ার PCB ফ্যাব্রিকেশনে FR-4, পলিমাইড, অ্যালুমিনিয়াম বেস এবং অন্যান্য উপকরণ সহ বিভিন্ন ধরনের উপকরণ ব্যবহার করা হয়।প্রশ্ন 3: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের জন্য সর্বোচ্চ সংখ্যক স্তর কত?
A3: JIETENG থেকে মাল্টিলেয়ার PCB ফ্যাব্রিকেশনের জন্য সর্বোচ্চ 12টি স্তর পর্যন্ত।প্রশ্ন 4: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের সহনশীলতা কী?
A4: JIETENG থেকে মাল্টিলেয়ার PCB ফ্যাব্রিকেশনের সহনশীলতা খুবই আঁটসাঁট, যার ন্যূনতম লাইন প্রস্থ 0.1mm এবং ন্যূনতম লাইন স্পেস 0.1mm।প্রশ্ন 5: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের জন্য টার্নঅ্যারাউন্ড সময় কী?
A5: JIETENG থেকে মাল্টিলেয়ার PCB ফ্যাব্রিকেশনের টার্নআরাউন্ড সময় সাধারণত 5-7 দিন।
