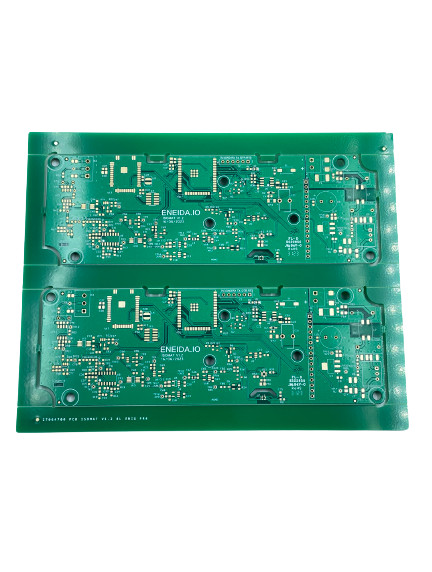

বোর্ডের পুরুত্ব 0.2 - 3.2 মিমি সহ প্রতিবন্ধকতা নিয়ন্ত্রণ উপলব্ধ মাল্টিলেয়ার PCB ফ্যাব্রিকেশন
| Place of Origin | China |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | ভিতরের ভ্যাকুয়াম প্যাকিং, বাইরের স্ট্যান্ডার্ড শক্ত কাগজ |
| ডেলিভারি সময় | ডেলিভারির জন্য 5-8 দিন |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | প্রতি বছর 150000 বর্গ মিটার/বর্গ মিটার |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| সিল্কস্ক্রিন রঙ | সাদা, কালো, হলুদ, ইত্যাদি | সারফেস ফিনিশ | HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি। |
|---|---|---|---|
| তামার বেধ | 1-4oz | উপাদান | FR4, হাই TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি। |
| Min. মিন. line width লাইন প্রস্থ | 0.1 মিমি | স্তর গণনা | 2-20 |
| সোল্ডার মাস্ক রঙ | সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি। | Min. মিন. line spacing লাইন ব্যবধান | 0.1 মিমি |
| বিশেষভাবে তুলে ধরা | মাল্টি লেয়ার পিসিবি ফ্যাব্রিকেশন,ইম্পিডেন্স কন্ট্রোল মাল্টিলেয়ার পিসিবি ফেব্রিকেশন,0.2 মিমি মাল্টিলেয়ার পিসিবি অ্যাসেম্বলি |
||
পণ্যের বর্ণনা
পণ্যের বর্ণনা:
মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরির জন্য একটি ব্যাপক প্রক্রিয়া।এটি পরিবাহী কপার ফয়েলের একাধিক স্তর এবং অন্তরক উপাদানের স্তরগুলির মধ্যে অন্যান্য উপাদানগুলির উত্পাদন এবং সমাবেশ জড়িত।প্রক্রিয়াটি অত্যন্ত বিশেষায়িত এবং সমাপ্ত পণ্যের গুণমান নিশ্চিত করার জন্য সুনির্দিষ্ট প্রকৌশল এবং উত্পাদন কৌশল প্রয়োজন।
একটি মাল্টি-লেয়ার PCB-এর ন্যূনতম লাইন প্রস্থ হল 0.1mm, সাদা, কালো এবং হলুদ সহ বিস্তৃত সিল্কস্ক্রিন রঙের দ্বারা সমর্থিত।সবুজ, নীল, সাদা, কালো এবং লাল সহ সোল্ডার মাস্ক রঙের একটি পরিসরও পাওয়া যায়।ন্যূনতম গর্তের আকার 0.2 মিমি এবং সর্বনিম্ন লাইন ব্যবধানও 0.1 মিমি।এই কঠোর পরামিতিগুলি নিশ্চিত করে যে বহু-স্তরের মুদ্রিত ওয়্যারিং বোর্ড অত্যন্ত উচ্চ মানের।
মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন অনেক ইলেকট্রনিক পণ্যের বিকাশে একটি গুরুত্বপূর্ণ প্রক্রিয়া।এটি বিভিন্ন ধরণের অ্যাপ্লিকেশনের জন্য বিভিন্ন আকার এবং ফর্মের মধ্যে জটিল মুদ্রিত তারের বোর্ড তৈরি করতে সক্ষম করে।এই প্রক্রিয়ায় বিনিয়োগ করে, নির্মাতারা সর্বোচ্চ মানের বহু-স্তরের মুদ্রিত ওয়্যারিং বোর্ড তৈরি করতে সক্ষম হয়।
বৈশিষ্ট্য:
- পণ্যের নাম: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন
- বোর্ডের বেধ: 0.2-3.2 মিমি
- সোল্ডার মাস্ক রঙ: সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি।
- মিন.গর্ত আকার: 0.2 মিমি
- সারফেস ফিনিশ: HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি।
- মিন.লাইন প্রস্থ: 0.1 মিমি
- মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন
- মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি
- মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন
প্রযুক্তিগত পরামিতি:
| প্যারামিটার | মান |
|---|---|
| মিন.গর্তের আকার | 0.2 মিমি |
| উপাদান | FR4, হাই TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি। |
| সারফেস ফিনিশ | HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি। |
| সোল্ডার মাস্ক রঙ | সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি। |
| বোর্ডের বেধ | 0.2-3.2 মিমি |
| মিন.লাইন প্রস্থ | 0.1 মিমি |
| তামার পুরুত্ব | 1-4oz |
| প্রতিবন্ধকতা নিয়ন্ত্রণ | হ্যাঁ |
| মিন.লাইন ব্যবধান | 0.1 মিমি |
| সিল্কস্ক্রিন রঙ | সাদা, কালো, হলুদ, ইত্যাদি |
অ্যাপ্লিকেশন:
JIETENG হল মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন পরিষেবাগুলির একটি নেতৃস্থানীয় প্রদানকারী, গ্রাহকদের উচ্চ-মানের, সাশ্রয়ী সমাধান প্রদান করে।আমাদের মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরির ক্ষমতার মধ্যে রয়েছে বিভিন্ন ধরনের উপকরণ, যেমন FR4, হাই TG FR4, হ্যালোজেন ফ্রি, রজার্স ইত্যাদি। আমাদের বোর্ডের বেধ 0.2 থেকে 3.2 মিমি পর্যন্ত পরিবর্তিত হয় এবং আমাদের মাল্টি-লেয়ার তৈরি করার ক্ষমতা রয়েছে। 2 থেকে 20 স্তর সহ মুদ্রিত সার্কিট বোর্ড।আমরা প্রতিবন্ধকতা নিয়ন্ত্রণও প্রদান করি এবং ন্যূনতম গর্তের আকার 0.2 মিমি নিশ্চিত করতে পারি।
অত্যাধুনিক সরঞ্জাম এবং সর্বশেষ কৌশল ব্যবহার করে, JIETENG উচ্চতর মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন পরিষেবা প্রদান করতে সক্ষম।আমাদের অভিজ্ঞ প্রকৌশলীরা মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ডের ডিজাইন এবং উৎপাদনে পারদর্শী, এবং আমরা আমাদের গ্রাহকদের সর্বোচ্চ মানের পণ্য এবং পরিষেবা প্রদানের জন্য নিবেদিত।আমরা আমাদের গ্রাহকদের চাহিদা মেটাতে প্রতিশ্রুতিবদ্ধ, এবং আমরা নিশ্চিত যে আমাদের মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন পরিষেবাগুলি সমস্ত প্রত্যাশা পূরণ করবে এবং অতিক্রম করবে।
আমরা গুণমানের নিশ্চয়তার গুরুত্ব বুঝতে পারি এবং আমাদের মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ডগুলি গ্রাহকদের কাছে পাঠানোর আগে কঠোরভাবে পরীক্ষা করা হয়।গুণমান এবং গ্রাহক পরিষেবার প্রতি আমাদের প্রতিশ্রুতি আমাদের বহু-স্তরের প্রিন্টেড ওয়্যারিং বোর্ড তৈরি পরিষেবাগুলির অন্যতম প্রধান প্রদানকারী হিসাবে একটি খ্যাতি অর্জন করেছে।আমরা আমাদের গ্রাহকদের সমস্ত চাহিদা মেটাতে সর্বোত্তম পণ্য এবং পরিষেবা প্রদান করার চেষ্টা করি এবং আমরা নিশ্চিত যে আমাদের মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন পরিষেবাগুলি আপনার প্রত্যাশা ছাড়িয়ে যাবে৷
কাস্টমাইজেশন:
JIETENG মাল্টি-লেয়ার মুদ্রিত সার্কিট বোর্ড উত্পাদন
ব্র্যান্ড নাম: JIETENG
মডেল নম্বর: PCB সার্কিট বোর্ড
উৎপত্তি স্থান: চীন
সোল্ডার মাস্ক রঙ: সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি।
সারফেস ফিনিশ: HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি।
স্তর গণনা: 2-20
উপাদান: FR4, উচ্চ TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি।
বোর্ডের বেধ: 0.2-3.2 মিমি
JIETENG মাল্টি-লেয়ার মুদ্রিত সার্কিট বোর্ড উত্পাদন এবং উপাদান সমাবেশ প্রদান করে।আমাদের পণ্য গ্রাহকের নির্দিষ্টকরণ এবং চাহিদা মেটাতে ডিজাইন করা হয়েছে.দুই থেকে বিশটি স্তর পর্যন্ত, আপনি PCB বেধ, সোল্ডার মাস্কের রঙ, পৃষ্ঠের ফিনিস এবং উপাদান কাস্টমাইজ করতে পারেন।আমরা FR4, উচ্চ TG FR4, হ্যালোজেন মুক্ত, এবং Rogers উপকরণ অফার করি।আমাদের পৃষ্ঠের সমাপ্তির মধ্যে রয়েছে HASL, ENIG, OSP, নিমজ্জন সিলভার, এবং নিমজ্জন টিন।আমাদের সমস্ত পণ্য মান এবং নির্ভুলতা মাথায় রেখে তৈরি করা হয়।
JIETENG আমাদের গ্রাহকদের জন্য উচ্চ মানের মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড এবং উপাদান উত্পাদন করতে নিবেদিত।আমাদের অভিজ্ঞ প্রকৌশলী এবং প্রযুক্তিবিদদের একটি দল রয়েছে যারা PCB ডিজাইন এবং উৎপাদনে বিশেষজ্ঞ।আমাদের দক্ষতা এবং উন্নত উত্পাদন প্রযুক্তির সাথে, আমরা নিশ্চিত যে আপনার মাল্টি-লেয়ার PCB চাহিদা পূরণ করা হবে।
আপনার মাল্টি-লেয়ার মুদ্রিত সার্কিট বোর্ড উত্পাদন এবং উপাদান সমাবেশের প্রয়োজনের জন্য একটি উদ্ধৃতি পেতে আজ আমাদের সাথে যোগাযোগ করুন।
সমর্থন এবং পরিষেবা:
মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন আমাদের পণ্যগুলির জন্য সম্পূর্ণ প্রযুক্তিগত সহায়তা এবং পরিষেবা সরবরাহ করে।
আমাদের প্রযুক্তিগত সহায়তা দল আপনার প্রশ্নের উত্তর দিতে এবং পণ্য-সম্পর্কিত যেকোনো সমস্যায় সহায়তা প্রদানের জন্য উপলব্ধ।আমরা ফোন, ইমেল এবং অনলাইন চ্যাটের মাধ্যমে প্রযুক্তিগত সহায়তা প্রদান করি।আমাদের প্রযুক্তিগত সহায়তা দল পণ্যের সমস্ত দিক সম্পর্কে জ্ঞানী এবং ইনস্টলেশন, কনফিগারেশন এবং সমস্যা সমাধানে সহায়তা প্রদান করতে পারে।
আমরা সম্পূর্ণ পরিসরের পরিষেবাও অফার করি, যেমন ইঞ্জিনিয়ারিং পরিষেবা, প্রোটোটাইপিং পরিষেবা এবং উত্পাদন পরিষেবা৷আমরা আমাদের গ্রাহকদের সর্বোচ্চ মানের পণ্য এবং সেবা প্রদান করার জন্য সচেষ্ট।
আপনার যদি কোন প্রশ্ন থাকে বা আমাদের কোন পণ্যের সাথে সহায়তার প্রয়োজন হয়, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না।
প্যাকিং এবং শিপিং:
মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের জন্য প্যাকেজিং এবং শিপিং
মাল্টিলেয়ার পিসিবি তৈরির জন্য প্যাকেজিং এবং শিপিং নিম্নলিখিত পদক্ষেপগুলি নিয়ে গঠিত:
- গুণমান এবং নির্ভুলতার জন্য PCBs পরিদর্শন করুন।
- ESD-নিরাপদ প্যাকেজিং এ PCB গুলো প্যাক করুন।
- গ্রাহকের তথ্য এবং শিপিং ঠিকানা সহ প্যাকেজটি লেবেল করুন।
- প্যাকেজ পাঠান।
FAQ:
মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের জন্য প্রশ্নোত্তর
- প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের ব্র্যান্ডের নাম কী?
উত্তর: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের ব্র্যান্ডের নাম হল জেটিটেইং। - প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের মডেল নম্বর কী?
উত্তর: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের মডেল নম্বর হল পিসিবি সার্কিট বোর্ড। - প্রশ্নঃ মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের উৎপত্তিস্থল কোথায়?
উত্তর: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের উৎপত্তিস্থল চীন। - প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের বৈশিষ্ট্যগুলি কী কী?
উত্তর: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের বৈশিষ্ট্যগুলির মধ্যে রয়েছে উচ্চ গতি, কম শব্দ, দীর্ঘ পরিষেবা জীবন, ভাল স্থিতিশীলতা এবং উচ্চ নির্ভুলতা। - প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের অ্যাপ্লিকেশনগুলি কী কী?
উত্তর: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে স্বয়ংচালিত, চিকিৎসা, রোবোটিক্স, মহাকাশ এবং ভোক্তা ইলেকট্রনিক্স।
