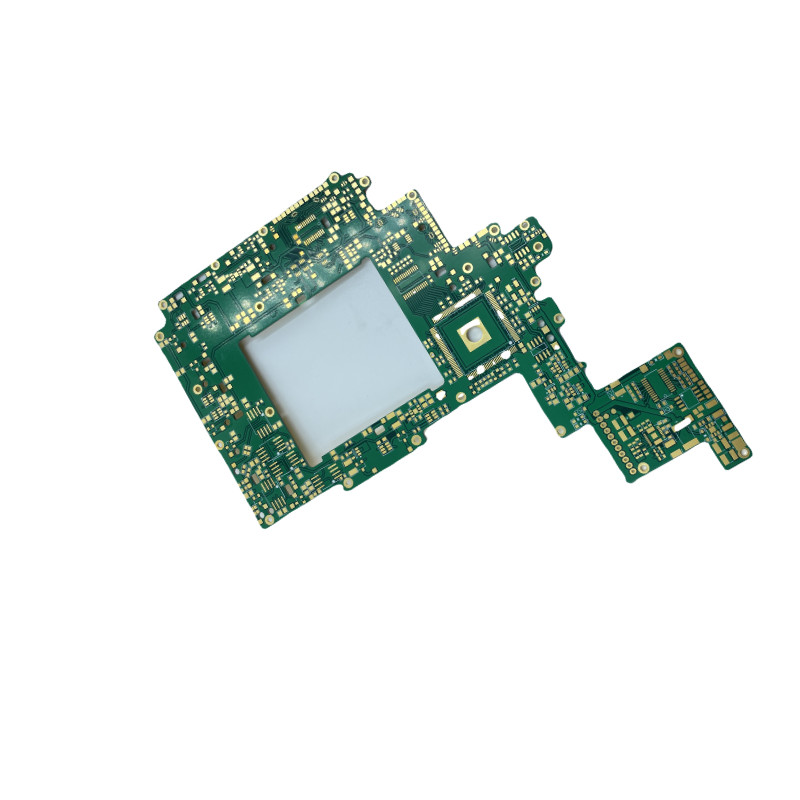

নিমজ্জন সিলভার পিসিবি উত্পাদন এবং সমাবেশ প্রতিরোধের নিয়ন্ত্রণ
| Place of Origin | China |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী |
| ডেলিভারি সময় | 5-8 কার্যদিবস |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | 360000 বর্গ মিটার / বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| সারফেস ফিনিশ | HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি। | প্রতিবন্ধকতা নিয়ন্ত্রণ | হ্যাঁ। |
|---|---|---|---|
| উপাদান | FR4, হাই TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি। | তামার বেধ | 1-4oz |
| স্তর গণনা | 2-20 | বোর্ড বেধ | 0.2-3.2 মিমি |
| Min. মিন. hole size গর্তের আকার | 0.2 মিমি | সোল্ডার মাস্ক রঙ | সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি। |
| বিশেষভাবে তুলে ধরা | নিমজ্জন সিলভার পিসিবি তৈরি এবং সমাবেশ,ইম্পেডেন্স কন্ট্রোল পিসিবি তৈরি এবং সমাবেশ,নিমজ্জন সিলভার রজার্স পিসিবি ফ্যাব্রিকেশন |
||
পণ্যের বর্ণনা
পণ্যের বর্ণনা:
মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন হল 2 থেকে 20 পর্যন্ত একাধিক স্তর সহ মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড তৈরির একটি প্রক্রিয়া। এটি বিভিন্ন ধরনের সারফেস ফিনিশ যেমন HASL, ENIG, OSP, এবং ইমারসন সিলভার, ইমারসন টিন ইত্যাদি অফার করে। আপনার মাল্টি-লেয়ার পিসিবি প্রয়োজনের জন্য।প্রযুক্তিটি প্রতিবন্ধকতা নিয়ন্ত্রণ এবং ক্ষুদ্রতম লাইন প্রস্থ এবং গর্তের আকার যথাক্রমে 0.1 মিমি এবং 0.2 মিমি সক্ষম করে।উপরন্তু, সর্বশেষ প্রযুক্তি মাল্টি-লেয়ার PCB উপাদানগুলির সঠিক সমাবেশের জন্য অনুমতি দেয়, মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উত্পাদনে অভূতপূর্ব নির্ভুলতা প্রদান করে।এটি একটি উচ্চ-ঘনত্বের PCB বা একটি কম-ভলিউম PCB হোক না কেন, মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন আপনার সমস্ত মাল্টি-লেয়ার PCB প্রয়োজনীয়তার জন্য একটি নির্ভরযোগ্য এবং সাশ্রয়ী সমাধান প্রদান করে।
বৈশিষ্ট্য:
- মাল্টি-লেয়ার পিসিবি উত্পাদন:
- সোল্ডার মাস্ক রঙ: সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি।
- মিন.লাইন ব্যবধান: 0.1 মিমি
- স্তর গণনা: 2-20
- তামার পুরুত্ব: 1-4oz
- মিন.লাইন প্রস্থ: 0.1 মিমি
- মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি:
- সোল্ডার মাস্ক রঙ: সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি।
- মিন.লাইন ব্যবধান: 0.1 মিমি
- স্তর গণনা: 2-20
- তামার পুরুত্ব: 1-4oz
- মিন.লাইন প্রস্থ: 0.1 মিমি
- মাল্টি-লেয়ার পিসিবি কম্পোনেন্ট অ্যাসেম্বলি:
- সোল্ডার মাস্ক রঙ: সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি।
- মিন.লাইন ব্যবধান: 0.1 মিমি
- স্তর গণনা: 2-20
- তামার পুরুত্ব: 1-4oz
- মিন.লাইন প্রস্থ: 0.1 মিমি
প্রযুক্তিগত পরামিতি:
| বৈশিষ্ট্য | স্পেসিফিকেশন |
|---|---|
| প্রতিবন্ধকতা নিয়ন্ত্রণ | হ্যাঁ |
| সিল্কস্ক্রিন রঙ | সাদা, কালো, হলুদ, ইত্যাদি |
| বোর্ডের বেধ | 0.2-3.2 মিমি |
| স্তর গণনা | 2-20 |
| উপাদান | FR4, হাই TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি। |
| মিন.লাইন প্রস্থ | 0.1 মিমি |
| সোল্ডার মাস্ক রঙ | সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি। |
| মিন.গর্তের আকার | 0.2 মিমি |
| তামার পুরুত্ব | 1-4oz |
| সারফেস ফিনিশ | HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি। |
| মাল্টি-লেয়ার পিসিবি উত্পাদন | হ্যাঁ |
| মাল্টি-লেয়ার পিসিবি কম্পোনেন্ট অ্যাসেম্বলি | হ্যাঁ |
| মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি | হ্যাঁ |
অ্যাপ্লিকেশন:
JIETENG-এর মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন হল একটি মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি করতে চাইছেন এমন যেকোন ব্যক্তির জন্য নিখুঁত সমাধান।বিভিন্ন বৈশিষ্ট্য সহ, আপনি একটি নির্ভরযোগ্য এবং টেকসই প্রিন্টেড সার্কিট বোর্ড তৈরি করতে সাহায্য করার জন্য আমাদের পণ্যটিকে বিশ্বাস করতে পারেন।আমাদের মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন একটি নিখুঁত শেষ ফলাফল নিশ্চিত করতে সবুজ, নীল, সাদা, কালো এবং লাল সহ সোল্ডার মাস্ক রঙের একটি পরিসর সরবরাহ করে।এছাড়াও আমরা 0.2-3.2 মিমি এবং ন্যূনতম গর্তের আকার 0.2 মিমি পর্যন্ত বিভিন্ন ধরণের বোর্ডের পুরুত্ব অফার করি, যাতে আপনি জানেন যে আপনার বোর্ড নির্ভরযোগ্য এবং সুরক্ষিত হবে।আমাদের মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন FR4, হাই TG FR4, হ্যালোজেন ফ্রি, এবং রজার্স সহ বিভিন্ন উপকরণও অফার করে, যাতে আপনি আপনার প্রয়োজনের জন্য নিখুঁত বোর্ড পান।উপরন্তু, আমাদের মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন ন্যূনতম লাইন প্রস্থ 0.1 মিমি অফার করে, যাতে আপনি নিশ্চিত হতে পারেন যে আপনার বোর্ড সুনির্দিষ্ট এবং নির্ভুল হবে।আমাদের মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশনের সাথে, আপনি বিশ্বাস করতে পারেন যে আপনার মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উত্পাদন এবং মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি সর্বোচ্চ মানের হবে।
কাস্টমাইজেশন:
JIETENG মাল্টি-লেয়ার পিসিবি ম্যানুফ্যাকচারিং সার্ভিসেস
ব্র্যান্ড নাম: JIETENG
মডেল নম্বর: PCB সার্কিট বোর্ড
উৎপত্তি স্থান: চীন
মিন.লাইন প্রস্থ: 0.1 মিমি
প্রতিবন্ধকতা নিয়ন্ত্রণ: হ্যাঁ
মিন.গর্ত আকার: 0.2 মিমি
মিন.লাইন ব্যবধান: 0.1 মিমি
সারফেস ফিনিশ: HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি।
JIETENG উচ্চ-মানের মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন পরিষেবা প্রদান করে, যা কাস্টম মাল্টি-লেয়ার PCB ম্যানুফ্যাকচারিংয়ের জন্য আপনার নির্দিষ্ট প্রয়োজনীয়তা পূরণ করতে পারে।আমরা মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড তৈরিতে বিশেষজ্ঞ, যার মধ্যে 0.1 মিমি মিন।লাইন প্রস্থ, 0.2 মিমি মিনিট।গর্তের আকার এবং 0.1 মিমি মিনিট।লাইন ব্যবধান।আমাদের PCB সার্কিট বোর্ডগুলি সারফেস ফিনিশ বিকল্পগুলির একটি পরিসরের সাথে উপলব্ধ, যেমন HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি।
সমর্থন এবং পরিষেবা:
মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন প্রযুক্তিগত সহায়তা এবং পরিষেবা
আমরা আমাদের মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন পণ্যগুলির জন্য ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবা সরবরাহ করি।আমাদের অভিজ্ঞ প্রকৌশলী এবং প্রযুক্তিবিদদের দল আপনার যেকোন এবং সমস্ত মাল্টিলেয়ার পিসিবি তৈরির প্রয়োজনে সহায়তা করতে এখানে রয়েছে।
- জটিল মাল্টিলেয়ার PCB-এর জন্য ডিজাইন এবং লেআউট পরিষেবা
- উপাদান নির্বাচনের সাথে পরামর্শ এবং সহায়তা
- বিদ্যমান ডিজাইনের কাস্টমাইজেশন
- বিদ্যমান ডিজাইনের সমস্যা সমাধান এবং মেরামত
- উত্পাদন এবং পরীক্ষার পরামর্শ
- নতুন ডিজাইনের পরীক্ষা এবং যোগ্যতা
- অন-সাইট ইনস্টলেশন এবং প্রশিক্ষণ
আমাদের অভিজ্ঞ প্রযুক্তিগত দল আপনার যেকোনো প্রশ্ন বা উদ্বেগের উত্তর দিতে উপলব্ধ।আমরা আপনার সম্পূর্ণ সন্তুষ্টি নিশ্চিত করার জন্য সর্বোচ্চ মানের পণ্য এবং পরিষেবা প্রদান করার চেষ্টা করি।
প্যাকিং এবং শিপিং:
প্যাকেজিং এবং শিপিং
মাল্টিলেয়ার PCB ফ্যাব্রিকেশন নিরাপদে এবং নিরাপদে পাঠানো হয়, যখন ট্রানজিটের কারণে সম্ভাব্য ক্ষতি কম হয়।মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের প্যাকেজিং এবং শিপিং সূক্ষ্ম উপাদানগুলিতে বিশেষ মনোযোগ দিয়ে সম্ভাব্য সর্বোচ্চ স্তরের সুরক্ষা প্রদানের জন্য ডিজাইন করা হয়েছে।
পণ্যগুলিকে ট্রানজিটের সময় ভালভাবে সুরক্ষিত রাখার জন্য ফেনা-রেখাযুক্ত ঢেউতোলা কার্ডবোর্ডের বাক্সে প্যাকেজ করা হয়।বাক্সগুলি তারপর শক্তিশালী আঠালো টেপ ব্যবহার করে সিল করা হয়।তারপরে পণ্যটি একটি নির্ভরযোগ্য এবং সুরক্ষিত কুরিয়ার পরিষেবা ব্যবহার করে পাঠানো হয়, এটি নিশ্চিত করে যে এটি নিরাপদে এবং সময়মতো বিতরণ করা হয়।
FAQ:
প্রশ্নঃ মাল্টিলেয়ার পিসিবি ফেব্রিকেশন কি?
উত্তর: মাল্টিলেয়ার পিসিবি ফেব্রিকেশন বলতে JIETENG ব্র্যান্ড ব্যবহার করে মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড (PCBs) তৈরি করাকে বোঝায়।মডেল নম্বর হল PCB সার্কিট বোর্ড এবং উৎপত্তিস্থল চীন।
প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের বৈশিষ্ট্যগুলি কী কী?
উত্তর: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন হল চমৎকার বৈদ্যুতিক কর্মক্ষমতা, উচ্চতর তাপ অপচয়, উচ্চ নির্ভরযোগ্যতা এবং বিস্তৃত অ্যাপ্লিকেশনের মতো বৈশিষ্ট্য সহ একটি উচ্চ-মানের পণ্য।
প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের উত্পাদন প্রক্রিয়া কী?
উত্তর: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের উত্পাদন প্রক্রিয়ার মধ্যে রয়েছে উপাদান প্রক্রিয়াকরণ, সার্কিট বোর্ড লেআউট, ড্রিলিং, প্লেটিং, এচিং, পৃষ্ঠ চিকিত্সা, পরীক্ষা এবং অন্যান্য প্রক্রিয়া।
প্রশ্ন: মাল্টিলেয়ার পিসিবি ফেব্রিকেশনের ধরন কী কী?
উত্তর: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন দুটি প্রধান প্রকারে বিভক্ত: অনমনীয় বোর্ড এবং ফ্লেক্স বোর্ড।অনমনীয় বোর্ডগুলি উচ্চ নির্ভরযোগ্যতার সাথে মুদ্রিত সার্কিট বোর্ডগুলির প্রোটোটাইপ বা ব্যাপক উত্পাদনের জন্য উপযুক্ত।ফ্লেক্স বোর্ডগুলি অল্প সংখ্যক স্তর এবং উচ্চ নমনীয়তা সহ মুদ্রিত সার্কিট বোর্ডগুলির জন্য উপযুক্ত।
প্রশ্নঃ মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের জন্য কোন উপকরণ ব্যবহার করা হয়?
উত্তর: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন তামার ফয়েল, ইপোক্সি রজন, কাচের কাপড় এবং অন্যান্য উপকরণ সহ বিভিন্ন ধরণের উপকরণ ব্যবহার করে।মুদ্রিত সার্কিট বোর্ডের প্রয়োগ এবং প্রয়োজনীয়তার উপর নির্ভর করে বিভিন্ন উপকরণ ব্যবহার করা হয়।
