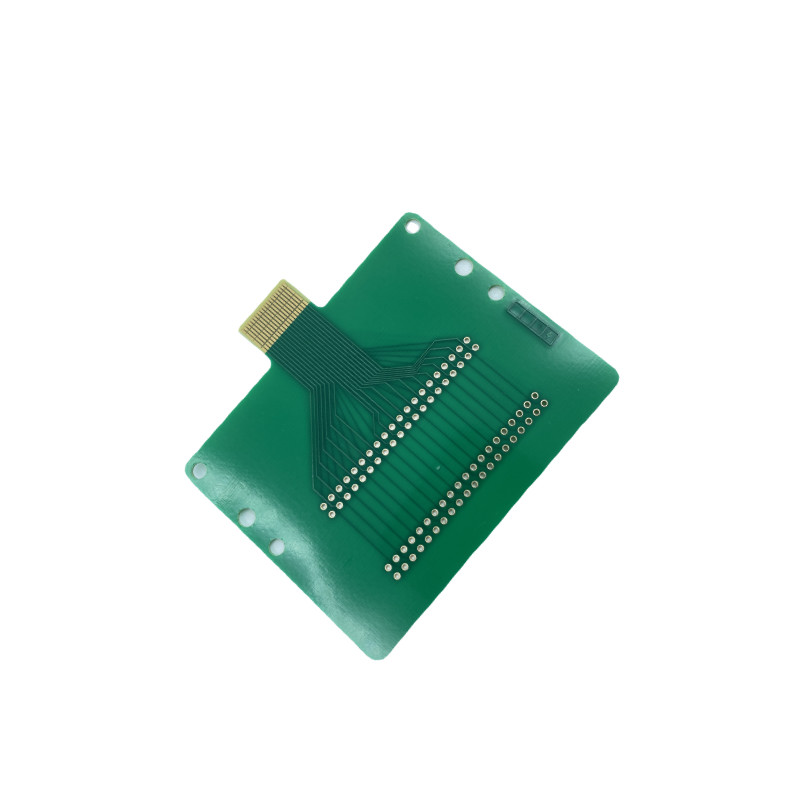

HASL প্রোটোটাইপ প্রিন্টেড সার্কিট বোর্ড সমাবেশ মাল্টিলেয়ার

পণ্যের বর্ণনা:

প্রোটোটাইপ PCB অ্যাসেম্বলি হল একটি প্রিন্টেড বোর্ড অ্যাসেম্বলি তৈরি করার জন্য একটি উত্পাদন প্রক্রিয়া, যা একটি বোর্ড যা বিভিন্ন বৈদ্যুতিক এবং ইলেকট্রনিক ডিভাইসের জন্য ব্যবহার করা যেতে পারে।মুদ্রিত বোর্ড সমাবেশ একটি মুদ্রিত সার্কিট বোর্ড (PCB) এবং বিভিন্ন উপাদানের সমন্বয়ে গঠিত।PCB হল মুদ্রিত বোর্ড সমাবেশের প্রধান উপাদান, এবং এটি একটি তামা-ক্লাড ল্যামিনেট দিয়ে তৈরি।কপার-ক্ল্যাড ল্যামিনেট হল এক ধরনের ধাতু-ভিত্তিক উপাদান যা তামার পাতলা স্তর এবং একটি অন্তরক স্তর দ্বারা গঠিত।মুদ্রিত সার্কিট বোর্ড গঠনের জন্য তামার স্তরটি আন্তঃসংযোগের প্যাটার্ন দিয়ে খোদাই করা হয়।

প্রোটোটাইপ পিসিবি অ্যাসেম্বলি প্রক্রিয়ার মধ্যে বিভিন্ন উপাদান সহ একটি মুদ্রিত সার্কিট বোর্ডের নকশা এবং তৈরি করা জড়িত।পছন্দসই বৈদ্যুতিক এবং ইলেকট্রনিক সার্কিট তৈরি করার জন্য উপাদানগুলি পিসিবিতে মাউন্ট করা হয়।সার্কিটটি সঠিকভাবে কাজ করছে কিনা তা নিশ্চিত করতে PCB তারপর পরীক্ষা করা হয় এবং যাচাই করা হয়।PCB তারপর একটি সোল্ডার মাস্ক রঙ দিয়ে লেপা হয়, যা সবুজ বা অন্যান্য রং হতে পারে;এটি ক্ষয়, তাপ এবং অন্যান্য পরিবেশগত কারণগুলির দ্বারা সৃষ্ট ক্ষতি থেকে PCB কে রক্ষা করতে সাহায্য করে।

প্রোটোটাইপ PCB সমাবেশ প্রক্রিয়া উচ্চ নির্ভুলতা এবং নির্ভুলতা প্রয়োজন.PCB-কে অবশ্যই কিছু মানদণ্ড পূরণ করতে হবে যেমন ন্যূনতম 0.1mm এর কঙ্কাল রিং, 1oz এর তামার ওজন, ন্যূনতম লাইন প্রস্থ/স্পেস 0.1mm/0.1mm, এবং PCB সাইজ 100mm*100mm।এই মানদণ্ডগুলি পূরণ করে, বোর্ডটি বিভিন্ন ইলেকট্রনিক এবং বৈদ্যুতিক অ্যাপ্লিকেশনের জন্য ব্যবহার করা যেতে পারে।



বৈশিষ্ট্য:

• পণ্যের নাম:প্রোটোটাইপ PCB সমাবেশ
• ন্যূনতম গর্ত আকার:0.2 মিমি
• মিন সোল্ডার মাস্ক ব্রিজ:0.1 মিমি
• পিসিবি বেধ:1.6 মিমি
• পিসিবি উপাদান:FR4
• সারফেস ফিনিশ:HASL
• পরিষেবা:পিসিবি প্রোটোটাইপ ফ্যাব্রিকেশন, পিসিবি অ্যাসেম্বলি ম্যানুফ্যাকচারিং, প্রিন্টেড বোর্ড অ্যাসেম্বলি



প্রযুক্তিগত পরামিতি:

স্পেসিফিকেশন	বিস্তারিত
সারফেস ফিনিশ	HASL
সোল্ডার মাস্ক রঙ	সবুজ
ন্যূনতম লাইন প্রস্থ/স্পেস	0.1 মিমি/0.1 মিমি
পিসিবি সাইজ	100 মিমি * 100 মিমি
ন্যূনতম অ্যানুলার রিং	0.1 মিমি
মিন সোল্ডার মাস্ক ব্রিজ	0.1 মিমি
মিন হোল সাইজ	0.2 মিমি
পিসিবি উপাদান	FR4
সিল্কস্ক্রিন রঙ	সাদা
পিসিবি পুরুত্ব	1.6 মিমি



অ্যাপ্লিকেশন:

JIETENG থেকে প্রোটোটাইপ PCB অ্যাসেম্বলি ফেব্রিকেশন হল নির্ভরযোগ্য, উচ্চ-মানের PCBs প্রয়োজন এমন কোম্পানিগুলির জন্য উপযুক্ত পছন্দ।আমরা প্রোটোটাইপ এবং কম-ভলিউম PCB উত্পাদনের জন্য সম্পূর্ণ PCB তৈরি পরিষেবা প্রদান করি।আমাদের প্রোটোটাইপ PCB অ্যাসেম্বলি ফ্যাব্রিকেশন পরিষেবাগুলি গ্রাহকদের সর্বোচ্চ মানের PCB অ্যাসেম্বলি প্রদান করে, যার মধ্যে FR4 উপাদান থেকে HASL সারফেস ফিনিশ, সাদা সিল্কস্ক্রিন কালার এবং গ্রিন সোল্ডার মাস্ক কালার, সবগুলোই ন্যূনতম 0.1 মিমি অ্যানুলার রিং সহ।আমরা চীনে PCB ফ্যাব্রিকেশন পরিষেবার জন্য সবচেয়ে প্রতিযোগিতামূলক মূল্য এবং সেরা গ্রাহক পরিষেবা অফার করি।আমাদের প্রোটোটাইপ PCB অ্যাসেম্বলি ফ্যাব্রিকেশন পরিষেবাগুলি তাদের জন্য নিখুঁত যাদের তাদের প্রোটোটাইপের জন্য উচ্চ-মানের PCB প্রয়োজন, এবং যাদের দ্রুত পরিবর্তনের সময় প্রয়োজন তাদের জন্য।JIETENG চীনে সেরা প্রোটোটাইপ PCB অ্যাসেম্বলি ফ্যাব্রিকেশন পরিষেবা সরবরাহ করে।



কাস্টমাইজেশন:



সমর্থন এবং পরিষেবা:

আমরা আমাদের প্রোটোটাইপ PCB সমাবেশ পণ্যগুলির জন্য ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবা প্রদান করি।আমাদের প্রকৌশলী এবং প্রযুক্তিবিদদের অভিজ্ঞ দল আপনাকে সমাবেশ প্রক্রিয়া চলাকালীন যেকোন চ্যালেঞ্জের সম্মুখীন হতে পারে তার জন্য আপনাকে সাহায্য করার জন্য উপলব্ধ।আমরা নকশা, পরীক্ষা এবং সমস্যা সমাধান সহ সমাবেশ প্রক্রিয়ার সমস্ত দিক সম্পর্কে পরামর্শ এবং সহায়তা প্রদান করতে পারি।আমাদের লক্ষ্য হল নিশ্চিত করা যে আপনার প্রোটোটাইপ PCB সমাবেশ দক্ষ, নির্ভরযোগ্য এবং সাশ্রয়ী।

সমাবেশ প্রক্রিয়াটিকে যতটা সম্ভব মসৃণ করতে সাহায্য করার জন্য আমরা বিভিন্ন পরিষেবাও প্রদান করি।আমাদের সেবা অন্তর্ভুক্ত:

• প্রাক সমাবেশ নকশা পরামর্শ
• উপাদান সনাক্তকরণ এবং সোর্সিং
• সমাবেশ অঙ্কন সৃষ্টি
• সমাবেশ নির্দেশাবলী এবং সমাবেশ পদ্ধতি
• পরীক্ষা এবং সমস্যা সমাধান
• নির্ভরযোগ্যতা এবং কর্মক্ষমতা বিশ্লেষণ

আমরা আমাদের প্রোটোটাইপ PCB সমাবেশ পণ্যগুলির জন্য সর্বোচ্চ স্তরের গ্রাহক পরিষেবা এবং প্রযুক্তিগত সহায়তা প্রদানের ক্ষমতার জন্য গর্বিত।আপনার কোন প্রশ্ন বা উদ্বেগ থাকলে, আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না দয়া করে।



প্যাকিং এবং শিপিং:

প্রোটোটাইপ PCB সমাবেশ প্যাকেজিং এবং শিপিং:

প্রোটোটাইপ PCB অ্যাসেম্বলিগুলি ESD-সুরক্ষিত ব্যাগে নিরাপদে প্যাকেজ করা হয় এবং একটি বাক্সের ভিতরে রাখা হয়।সমস্ত আইটেম গ্রাহকের অবস্থানে তাদের নিরাপদ আগমন নিশ্চিত করার জন্য উপযুক্ত কুশনিং উপকরণ, যেমন বাবল র‍্যাপ দিয়ে সুরক্ষিত।তারপর বাক্সটি সিল করা হয়, গ্রাহকের ঠিকানা সহ লেবেল করা হয় এবং গ্রাহকের পছন্দের শিপিং পদ্ধতির মাধ্যমে পাঠানো হয়।



FAQ:

প্রশ্ন 1: প্রোটোটাইপ পিসিবি সমাবেশ কি?
A1: প্রোটোটাইপ PCB অ্যাসেম্বলি বলতে প্রিন্টেড সার্কিট বোর্ড (PCB) প্রোটোটাইপে উপাদানগুলিকে একত্রিত করার প্রক্রিয়া বোঝায়।এটি একটি চীন ভিত্তিক কোম্পানি JIETENG দ্বারা অফার করা হয়।

প্রশ্ন 2: প্রোটোটাইপ পিসিবি সমাবেশে কোন উপাদান ব্যবহার করা যেতে পারে?
A2: প্রোটোটাইপ PCB অ্যাসেম্বলি পিসিবি-তে প্রতিরোধক, ক্যাপাসিটর, ট্রানজিস্টর, ইন্টিগ্রেটেড সার্কিট এবং অন্যান্য ইলেকট্রনিক উপাদান সহ বিভিন্ন উপাদান একত্রিত করতে ব্যবহার করা যেতে পারে।

প্রশ্ন 3: প্রোটোটাইপ পিসিবি সমাবেশে কোন প্রক্রিয়া জড়িত?
A3: প্রোটোটাইপ PCB অ্যাসেম্বলিতে সাধারণত কিছু প্রক্রিয়া জড়িত থাকে, যেমন কম্পোনেন্ট বসানো, সোল্ডারিং, পরিষ্কার করা এবং পরীক্ষা করা।

প্রশ্ন 4: প্রোটোটাইপ পিসিবি সমাবেশ কতক্ষণ নেয়?
A4: প্রোটোটাইপ PCB অ্যাসেম্বলি সম্পূর্ণ করতে যে সময় লাগে তা নির্ভর করে সার্কিট বোর্ডের জটিলতা এবং এতে থাকা উপাদানের সংখ্যার উপর।সাধারণভাবে বলতে গেলে, এটি সাধারণত 2-3 দিন সময় নেয়।

প্রশ্ন 5: প্রোটোটাইপ পিসিবি সমাবেশের মানের নিশ্চয়তা কী?
A5: JIETENG কঠোর মান নিয়ন্ত্রণ পদ্ধতি সহ উচ্চ-মানের প্রোটোটাইপ PCB সমাবেশ প্রদান করে।তারা গুণমান এবং কর্মক্ষমতা সর্বোচ্চ মান পূরণ নিশ্চিত করার জন্য পণ্য পরীক্ষিত এবং পরিদর্শন করা হয়.
