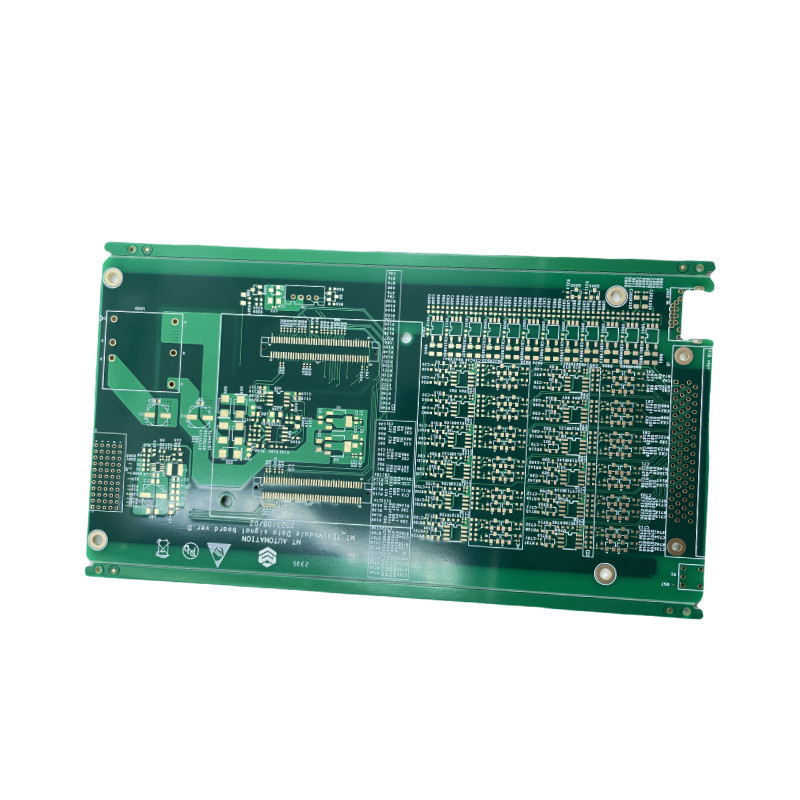

সবুজ সোল্ডার মাস্ক মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন নিমজ্জন টিন

পণ্যের বর্ণনা:

মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন হল একটি ব্যাপক পরিষেবা যা উচ্চ গুণমান এবং নির্ভুলতার সাথে মাল্টি-লেয়ার পিসিবিগুলির নির্ভুল উত্পাদন প্রদান করে।পরিষেবাটি FR4, উচ্চ TG FR4, হ্যালোজেন মুক্ত, রজার্স এবং অন্যান্য বিশেষ উপকরণ সহ বিস্তৃত উপকরণগুলি কভার করে৷ন্যূনতম গর্তের আকার যা অর্জন করা যেতে পারে তা হল 0.2 মিমি যখন তামার বেধ 1 থেকে 4 আউন্স পর্যন্ত হতে পারে।চূড়ান্ত পণ্য সঠিক মান পূরণ করে তা নিশ্চিত করার জন্য প্রতিবন্ধকতা নিয়ন্ত্রণও উপলব্ধ।এছাড়াও, পরিষেবাটি গ্রাহকের চাহিদা মেটাতে সাদা, কালো, হলুদ এবং অন্যান্য কাস্টমাইজড রঙ সহ সিল্কস্ক্রিন রঙের বিস্তৃত পরিসর অফার করে।মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন পরিষেবাটি কম্পোনেন্ট অ্যাসেম্বলি এবং অন্যান্য সম্পর্কিত পরিষেবাগুলিও প্রদান করে যাতে চূড়ান্ত পণ্যটি সময়মতো এবং দক্ষভাবে বিতরণ করা হয়।

বৈশিষ্ট্য:

• পণ্যের নাম:মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন
• বোর্ড বেধ:0.2 - 3.2 মিমি
• স্তর গণনা:2 - 20
• প্রতিবন্ধকতা নিয়ন্ত্রণ:হ্যাঁ
• উপকরণ:FR4, হাই TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি।
• সারফেস ফিনিশ:HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি।
• মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড তৈরি:হ্যাঁ
• মাল্টি-লেয়ার পিসিবি উত্পাদন:হ্যাঁ
• মাল্টি-লেয়ার পিসিবি কম্পোনেন্ট অ্যাসেম্বলি:হ্যাঁ

প্রযুক্তিগত পরামিতি:

অ্যাপ্লিকেশন:

JIETENG, তার মডেল নম্বর PCB সার্কিট বোর্ড সহ, মাল্টি-লেয়ার PCB উপাদান, সমাবেশ এবং মুদ্রিত সার্কিট বোর্ডের একটি স্বনামধন্য চীনা প্রস্তুতকারক।এটি তার উন্নত প্রতিবন্ধকতা নিয়ন্ত্রণ প্রযুক্তি এবং উচ্চ নির্ভুলতা উত্পাদন ক্ষমতার জন্য বিখ্যাত।মাল্টি-লেয়ার PCBগুলি 2 থেকে 20 পর্যন্ত স্তরের সংখ্যায় পাওয়া যায়। ন্যূনতম লাইন ব্যবধান 0.1 মিমি নিশ্চিত করে যে PCBগুলি আরও উপাদানে প্যাক করতে পারে এবং জটিল কার্য সম্পাদন করতে পারে।সিল্কস্ক্রিন রঙ সাদা, কালো, হলুদ এবং অন্যান্য রং পাওয়া যায়, এবং মিন.গর্তের আকার 0.2 মিমি।
JIETENG-এর মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ডের উৎপাদনে ল্যামিনেশন, এচিং, ড্রিলিং, প্লেটিং এবং সোল্ডারিংয়ের মতো জটিল প্রক্রিয়া জড়িত।এর উন্নত মাল্টি-লেয়ার PCB উপাদান সমাবেশ এবং উত্পাদন প্রযুক্তি উচ্চতর পণ্যের গুণমান, নির্ভরযোগ্যতা এবং কর্মক্ষমতা নিশ্চিত করে।এর উচ্চতর সমাবেশ এবং উত্পাদন ক্ষমতা সহ, JIETENG হল সেই গ্রাহকদের জন্য আদর্শ অংশীদার যাদের উচ্চ-মানের মাল্টি-লেয়ার PCB উপাদান এবং সমাবেশ প্রয়োজন।

কাস্টমাইজেশন:

JIETENG চীনে মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি এবং মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন পরিষেবাগুলির একটি নেতৃস্থানীয় প্রদানকারী।আমাদের মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন পরিষেবাগুলি উচ্চতর গুণমান এবং নির্ভরযোগ্যতা প্রদান করে।
আপনার মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফেব্রিকেশন সর্বোচ্চ মানের তা নিশ্চিত করতে আমরা সর্বশেষ প্রযুক্তি ব্যবহার করি।আমাদের মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন পরিষেবাগুলি সবচেয়ে বেশি চাহিদা পূরণ করতে পারে, যার মধ্যে রয়েছে:

• মিন.গর্ত আকার: 0.2 মিমি
• সারফেস ফিনিশ: HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি।
• মিন.লাইন ব্যবধান: 0.1 মিমি
• উপাদান: FR4, উচ্চ TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি।
• সিল্কস্ক্রিন রঙ: সাদা, কালো, হলুদ, ইত্যাদি

আমাদের মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন পরিষেবাগুলি শিল্পের নেতৃস্থানীয় সংস্থাগুলি দ্বারা ব্যবহৃত হয়।আমাদের মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন পরিষেবা সম্পর্কে আরও জানতে এবং কীভাবে আমরা আপনাকে আপনার নির্দিষ্ট প্রয়োজনের জন্য সেরা মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড তৈরি করতে সাহায্য করতে পারি তা জানতে আজই আমাদের সাথে যোগাযোগ করুন।

সমর্থন এবং পরিষেবা:

মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড (পিসিবি) তৈরির জন্য বিশেষ দক্ষতা এবং প্রক্রিয়াগুলির সমন্বয় প্রয়োজন।আমাদের অভিজ্ঞ প্রকৌশলীরা আপনার PCB-এর সর্বোত্তম কর্মক্ষমতার জন্য সর্বোচ্চ মানের যন্ত্রাংশ এবং উপকরণ নিশ্চিত করতে বিভিন্ন প্রযুক্তিগত সহায়তা এবং পরিষেবা প্রদান করে।
আমাদের প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির মধ্যে রয়েছে:

• নকশা এবং বিন্যাস পরামর্শ
• উপকরণ নির্বাচন এবং সোর্সিং
• ফ্যাব্রিকেশন প্রক্রিয়া অপ্টিমাইজেশান
• পরীক্ষা এবং সমস্যা সমাধান
• সমাবেশ এবং একীকরণ

আমরা বুঝি যে প্রতিটি অ্যাপ্লিকেশন অনন্য, তাই আমরা আপনার নির্দিষ্ট চাহিদা পূরণের জন্য উপযুক্ত সমাধান অফার করার চেষ্টা করি।আমাদের বিশেষজ্ঞদের দল আপনাকে আপনার মাল্টিলেয়ার PCB ফেব্রিকেশন প্রোজেক্ট থেকে সেরাটা পেতে সাহায্য করতে প্রস্তুত।

প্যাকিং এবং শিপিং:

প্যাকেজিং এবং শিপিং মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন প্রক্রিয়ার গুরুত্বপূর্ণ দিক।বোর্ডগুলি নিরাপদে এবং নিরাপদে বিতরণ করা হয় তা নিশ্চিত করার জন্য, সেগুলি সাবধানে প্যাক করা হয় এবং তাদের গন্তব্যে পাঠানো হয়।এটা অন্তর্ভুক্ত:

• স্থির বিদ্যুৎ থেকে PCB গুলিকে রক্ষা করতে অ্যান্টি-স্ট্যাটিক ব্যাগ ব্যবহার করা।
• পরিবহনের সময় ধাক্কা থেকে PCBগুলিকে কুশন করার জন্য বুদ্বুদ মোড়ানো ব্যবহার করা।
• পিসিবিগুলিকে ফোঁটা, কম্পন এবং অন্যান্য পরিবেশগত কারণগুলি থেকে রক্ষা করতে বলিষ্ঠ বাক্স ব্যবহার করা।
• ট্রানজিটের সময় PCB গুলিকে ঠিক রাখতে সাহায্য করার জন্য ফোম বা ফোম সন্নিবেশ ব্যবহার করা।
• প্যাকেজটি সঠিক গন্তব্যে পৌঁছে দেওয়া হয়েছে তা নিশ্চিত করতে সঠিক লেবেলিং ব্যবহার করা।

একবার প্যাকেজটি শিপিংয়ের জন্য প্রস্তুত হয়ে গেলে, এটি একটি নির্ভরযোগ্য কুরিয়ার পরিষেবার মাধ্যমে নির্ধারিত ঠিকানায় পাঠানো হয়।প্যাকেজটি নিরাপদে এবং সময়মতো তার গন্তব্যে পৌঁছেছে তা নিশ্চিত করতে তার ট্রানজিট জুড়ে ট্র্যাক করা হয়।

FAQ:

প্রশ্ন 1: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন কী?

A1: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন হল চীনে তৈরি JIETENG এর PCB সার্কিট বোর্ড ব্যবহার করে একাধিক স্তর সহ একটি সার্কিট বোর্ড তৈরির প্রক্রিয়া।

প্রশ্ন 2: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন ব্যবহার করার সুবিধাগুলি কী কী?

A2: মাল্টিলেয়ার PCB ফ্যাব্রিকেশন উচ্চ ঘনত্ব, উন্নত তাপ অপচয়, আরও ভাল সংকেত অখণ্ডতা, ডিজাইনের নমনীয়তা বৃদ্ধি এবং উন্নত নির্ভরযোগ্যতা প্রদান করে।

প্রশ্ন 3: একটি মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনে কতগুলি স্তর থাকতে পারে?

A3: স্তরগুলির সংখ্যা ডিজাইনের প্রয়োগ এবং জটিলতার উপর নির্ভর করে, তবে সাধারণত 2 থেকে 16 স্তরের মধ্যে থাকে।

প্রশ্ন 4: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনে কোন উপকরণ ব্যবহার করা হয়?

A4: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের জন্য সাধারণভাবে ব্যবহৃত উপকরণগুলির মধ্যে রয়েছে তামা, ইপোক্সি, কাচের বোনা ফ্যাব্রিক এবং পলিমাইড।

প্রশ্ন 5: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন দিয়ে কী ধরণের পণ্য তৈরি করা যেতে পারে?

A5: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনটি সেল ফোন, কম্পিউটার এবং মেডিকেল ডিভাইসের মতো বিস্তৃত পণ্য তৈরি করতে ব্যবহার করা যেতে পারে।
