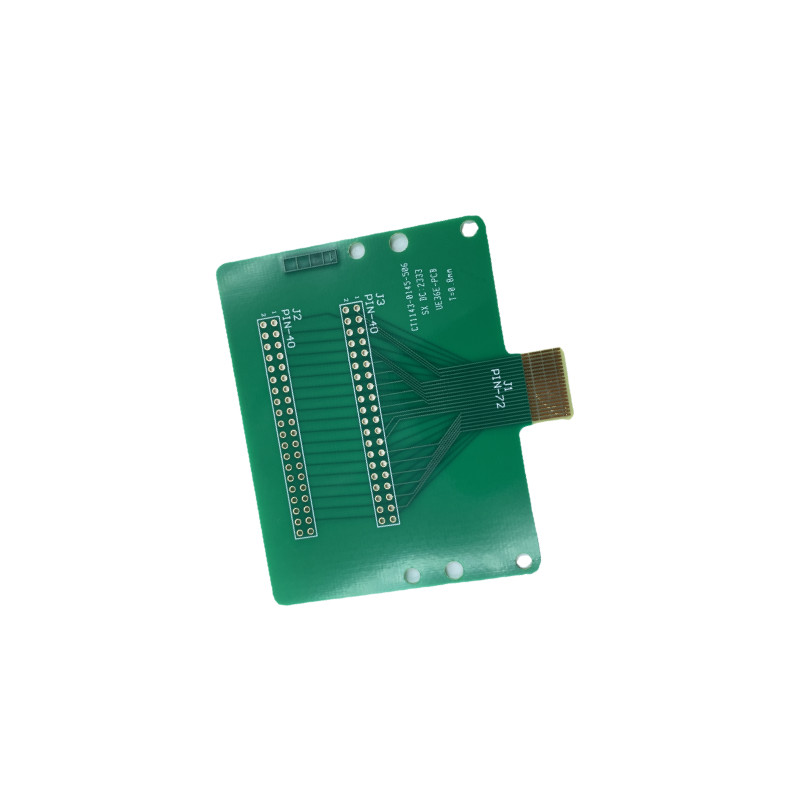

রজার্স পিসিবি প্রিন্টেড সার্কিট বোর্ড সমাবেশ 3 মিলি / 3 মিলি মিনিট লাইন প্রস্থ / স্থান
| Place of Origin | China |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী |
| ডেলিভারি সময় | 5-8 কার্যদিবস |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | 360000 বর্গ মিটার / বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| বোর্ড বেধ | 0.2 মিমি-3.2 মিমি | সারফেস ফিনিশ | HASL, ENIG, OSP, ইত্যাদি |
|---|---|---|---|
| উপাদান | FR4, অ্যালুমিনিয়াম, রজার্স, ইত্যাদি। | Min. মিন. Annular Ring বৃত্তাকার রিং | 3মিল |
| তামার বেধ | 1/2oz-4oz | পরীক্ষামূলক | AOI, এক্স-রে, ফ্লাইং প্রোব, ইত্যাদি |
| সোল্ডার মাস্ক রঙ | সবুজ, সাদা, কালো, ইত্যাদি | গ্যারান্টি | ১ বছর |
| বিশেষভাবে তুলে ধরা | রজার্স পিসিবি বোর্ড সমাবেশ,রজার্স পিসিবি প্রিন্টেড সার্কিট বোর্ড সমাবেশ,3 মিলি পিসিবি প্রিন্টেড সার্কিট বোর্ড সমাবেশ |
||
পণ্যের বর্ণনা
পণ্যের বর্ণনা:
পিসিবি বোর্ড সমাবেশ একটি সুনির্দিষ্ট এবং নির্ভরযোগ্য সার্কিট বোর্ড সমাবেশ প্রক্রিয়া।এটি এমন একটি প্রক্রিয়া যার মধ্যে প্রিন্টেড সার্কিট বোর্ড (PCBs) তৈরি করা এবং PCB-তে উপাদানগুলির সমাবেশ জড়িত।PCB গুলি সাধারণত তামা-ঢাকা ল্যামিনেট থেকে তৈরি হয় এবং 0.2 মিমি থেকে 3.2 মিমি পর্যন্ত বিভিন্ন আকার, আকার এবং বেধে পাওয়া যায়।কম্পোনেন্টগুলি পিসিবি-তে সারফেস ফিনিশ যেমন HASL, ENIG, OSP, ইত্যাদির মাধ্যমে সোল্ডার করা হয়। এই প্রক্রিয়ার মধ্যে সাদা, কালো, হলুদ ইত্যাদির মতো রং দিয়ে বোর্ডের সিল্ক স্ক্রিনিংও অন্তর্ভুক্ত থাকে এবং এর জন্য ন্যূনতম 3 এর বালাকার রিং প্রয়োজন। মিলঅধিকন্তু, সমাবেশ প্রক্রিয়ার পরে, PCB গুলি পরীক্ষা করা হয় এবং গুণমানের নিশ্চয়তার জন্য পরিদর্শন করা হয়।সমাপ্ত PCB 1 বছরের ওয়ারেন্টি দিয়ে আচ্ছাদিত।
বৈশিষ্ট্য:
- পণ্যের নাম:পিসিবি বোর্ড সমাবেশ
- সিল্ক পর্দার রঙ:সাদা, কালো, হলুদ, ইত্যাদি
- ওয়ারেন্টি:1 বছর
- সমাবেশ প্রকার:SMT, গর্তের মাধ্যমে, মিশ্র, ইত্যাদি।
- সোল্ডার মাস্ক রঙ:সবুজ, সাদা, কালো, ইত্যাদি
- বোর্ড বেধ:0.2 মিমি-3.2 মিমি
- সার্কিট বোর্ড সমাবেশ প্রক্রিয়া:নকশা, উত্পাদন, পরীক্ষা, সমাবেশ, ইত্যাদি
- সার্কিট বোর্ড সমাবেশ:উপাদান স্থাপন, সোল্ডারিং, পরিদর্শন, ইত্যাদি
- সার্কিট বোর্ড সমাবেশ পরিষেবা:পিসিবি ডিজাইন, পিসিবি অ্যাসেম্বলি, পিসিবি টেস্টিং ইত্যাদি।
প্রযুক্তিগত পরামিতি:
| প্যারামিটার | বর্ণনা |
|---|---|
| বোর্ডের বেধ | 0.2 মিমি-3.2 মিমি |
| তামার পুরুত্ব | 1/2oz-4oz |
| মিন.গর্তের আকার | 0.2 মিমি |
| মিন.লাইন প্রস্থ/স্পেস | 3মিল/3মিল |
| ওয়ারেন্টি | 1 বছর |
| সমাবেশের ধরন | SMT, গর্তের মাধ্যমে, মিশ্র, ইত্যাদি। |
| সারফেস ফিনিশ | HASL, ENIG, OSP, ইত্যাদি |
| সোল্ডার মাস্ক রঙ | সবুজ, সাদা, কালো, ইত্যাদি |
| সিল্ক স্ক্রীন কালার | সাদা, কালো, হলুদ, ইত্যাদি |
| উপাদান | FR4, অ্যালুমিনিয়াম, রজার্স, ইত্যাদি। |
অ্যাপ্লিকেশন:
JIETENG PCB বোর্ড সমাবেশ হল একটি উচ্চ-মানের সার্কিট বোর্ড সমাবেশ প্রক্রিয়া এবং JIETENG, চীন থেকে একটি নির্ভরযোগ্য এবং অভিজ্ঞ সরবরাহকারী দ্বারা প্রদত্ত পরিষেবা।এটি ভোক্তা ইলেকট্রনিক্স থেকে শিল্প যন্ত্রপাতি এবং চিকিৎসা ডিভাইসে বিস্তৃত অ্যাপ্লিকেশনে ব্যবহৃত হয়।এই PCB বোর্ড সমাবেশ তার সোল্ডার মাস্কের রঙ, তামার বেধ, টেস্টিং এবং মিনিমাম সহ সর্বোত্তম কাস্টমাইজেশন বিকল্প সরবরাহ করে।গর্ত আকার বিকল্প।JIETENG এর কাস্টম সার্কিট বোর্ড সমাবেশের সাথে, গ্রাহকরা সোল্ডার মাস্কের জন্য সবুজ, সাদা, কালো এবং অন্যান্য রং থেকে বেছে নিতে পারেন।তামার বেধের বিকল্পগুলি 1/2oz থেকে 4oz পর্যন্ত।পরীক্ষার মধ্যে AOI, এক্স-রে এবং ফ্লাইং প্রোব অন্তর্ভুক্ত রয়েছে।তাদের মধ্যে.গর্তের আকার 0.2 মিমি।JIETENG এর সার্কিট বোর্ড সমাবেশ প্রক্রিয়া তার গুণমান এবং নির্ভরযোগ্যতার জন্য বিখ্যাত।গ্রাহকরা নিশ্চিত থাকতে পারেন যে তাদের PCB বোর্ড সমাবেশগুলি তাদের সঠিক প্রয়োজনীয়তা পূরণ করবে।
কাস্টমাইজেশন:
JIETENG থেকে PCB বোর্ড সমাবেশ পরিষেবা
JIETENG PCB বোর্ড সমাবেশ পরিষেবাগুলির একটি পেশাদার প্রদানকারী।আমরা সমস্ত ধরণের ইলেকট্রনিক পণ্যের জন্য PCBA উত্পাদন প্রক্রিয়া এবং সার্কিট বোর্ড সমাবেশ প্রক্রিয়াতে বিশেষজ্ঞ।আমাদের কাস্টম-তৈরি PCB বোর্ড সমাবেশ পরিষেবা বৈশিষ্ট্য:
- ব্র্যান্ড নাম: JIETENG
- মডেল নম্বর: PCB সার্কিট বোর্ড
- উৎপত্তি স্থান: চীন
- সোল্ডার মাস্ক রঙ: সবুজ, সাদা, কালো, ইত্যাদি
- বোর্ড বেধ: 0.2 মিমি-3.2 মিমি
- ওয়ারেন্টি: 1 বছর
- মিন.গর্ত আকার: 0.2 মিমি
- পণ্যের নাম: PCB বোর্ড সমাবেশ
আমাদের সার্কিট বোর্ড সমাবেশ প্রক্রিয়া গুণমান এবং নির্ভুলতার সর্বোচ্চ মান পূরণ করার জন্য ডিজাইন করা হয়েছে।আমরা আমাদের গ্রাহকদের দ্রুত পরিবর্তন, প্রতিযোগিতামূলক মূল্য এবং সর্বোচ্চ মানের মান সহ সেরা PCB বোর্ড সমাবেশ পরিষেবা পাওয়ার নিশ্চয়তা দিচ্ছি।
সমর্থন এবং পরিষেবা:
পিসিবি বোর্ড সমাবেশ প্রযুক্তিগত সহায়তা এবং পরিষেবা
আমরা PCB বোর্ড অ্যাসেম্বলি পণ্যগুলির জন্য বিস্তৃত প্রযুক্তিগত সহায়তা এবং পরিষেবা সরবরাহ করি।আমাদের অভিজ্ঞ ইঞ্জিনিয়ারদের দল আমাদের পণ্য সম্পর্কে আপনার যেকোন প্রযুক্তিগত প্রশ্নে আপনাকে সহায়তা করতে সক্ষম হবে।আমরা নতুন PCB বোর্ড অ্যাসেম্বলি ডিজাইনের বিকাশে প্রযুক্তিগত সহায়তা প্রদান করি, আপনার পণ্যগুলি সর্বোচ্চ মানের কিনা তা নিশ্চিত করতে সহায়তা করে।
আমাদের প্রযুক্তিগত সহায়তা এবং পরিষেবা নিম্নলিখিত অন্তর্ভুক্ত:
- পণ্য স্পেসিফিকেশন এবং নকশা নির্দেশিকা প্রদান
- প্রোটোটাইপ ডিজাইন এবং পরীক্ষায় সহায়তা করা
- উত্পাদন জন্য নকশা সহায়তা প্রদান
- সমাবেশ প্রক্রিয়ার উপর প্রযুক্তিগত সহায়তা প্রদান
- সমস্যা সমাধান এবং মেরামত পরিষেবা প্রদান
- সফ্টওয়্যার এবং হার্ডওয়্যার সমর্থন প্রদান
আমাদের দল আপনাকে সর্বোত্তম সম্ভাব্য পরিষেবা এবং প্রযুক্তিগত সহায়তা প্রদান করতে এবং আপনার PCB বোর্ড সমাবেশ পণ্যগুলি সর্বোচ্চ মানের কিনা তা নিশ্চিত করতে এখানে রয়েছে।
প্যাকিং এবং শিপিং:
PCB বোর্ড সমাবেশের জন্য প্যাকেজিং এবং শিপিং
PCB বোর্ড সমাবেশের জন্য প্যাকেজিং এবং শিপিং উত্পাদন প্রক্রিয়ার একটি গুরুত্বপূর্ণ অংশ।এটি নিশ্চিত করা গুরুত্বপূর্ণ যে পণ্যটি ভালভাবে সুরক্ষিত এবং নিরাপদে তার গন্তব্যে পাঠানো হয়েছে।সঠিক প্যাকেজিং এবং শিপিং কৌশলগুলি ট্রানজিটের সময় ক্ষতি কমাতে সাহায্য করতে পারে, নিশ্চিত করে যে পণ্যটি কারখানা থেকে বের হওয়ার সময় একই অবস্থায় আসে।
প্যাকেজিং
PCB বোর্ড সমাবেশের প্যাকেজিং পণ্যটিকে শক, কম্পন, ধুলো, আর্দ্রতা এবং অন্যান্য পরিবেশগত কারণ থেকে রক্ষা করার জন্য ডিজাইন করা উচিত।পণ্যের আকার এবং ওজনের উপর নির্ভর করে, ট্রানজিটের সময় ক্ষতির ঝুঁকি কমানোর জন্য প্যাকেজিং ডিজাইন করা উচিত।সাধারণ প্যাকেজিং উপকরণগুলির মধ্যে রয়েছে ফেনা, বুদ্বুদ মোড়ানো, ঢেউতোলা পিচবোর্ড এবং অন্যান্য কুশনিং উপকরণ।
পাঠানো
একবার পণ্যটি সঠিকভাবে প্যাকেজ করা হলে, এটি একটি নির্ভরযোগ্য শিপিং ক্যারিয়ার ব্যবহার করে পাঠানো যেতে পারে।গন্তব্যের উপর নির্ভর করে, সর্বোত্তম শিপিং পদ্ধতিতে স্থল, বায়ু বা সমুদ্রের মালবাহী অন্তর্ভুক্ত থাকতে পারে।শিপিংয়ের খরচ পণ্যের আকার এবং ওজন, গন্তব্য এবং অন্যান্য কারণের উপর নির্ভর করবে।এটি নিশ্চিত করা গুরুত্বপূর্ণ যে শিপিং ক্যারিয়ারটি নির্ভরযোগ্য এবং সময়মতো পণ্য সরবরাহের জন্য একটি ভাল ট্র্যাক রেকর্ড রয়েছে।
FAQ:
প্রশ্নঃ পিসিবি বোর্ড অ্যাসেম্বলি কি?
উত্তর: পিসিবি বোর্ড অ্যাসেম্বলি হল একটি প্রযুক্তি যা সোল্ডার ব্যবহার করে প্রিন্টেড সার্কিট বোর্ডে (পিসিবি) বৈদ্যুতিক উপাদানগুলিকে একত্রিত করতে এবং সংযোগ করতে ব্যবহৃত হয়।এটি JIETENG দ্বারা সরবরাহ করা হয়েছে, মডেল নম্বর PCB সার্কিট বোর্ড চীন থেকে উদ্ভূত।
প্রশ্নঃ পিসিবি বোর্ড অ্যাসেম্বলিতে কোন উপাদান ব্যবহার করা হয়?
উত্তর: PCB বোর্ড অ্যাসেম্বলিতে ব্যবহৃত উপাদানগুলির মধ্যে প্রতিরোধক, ক্যাপাসিটর, ট্রানজিস্টর, ইন্টিগ্রেটেড সার্কিট, সংযোগকারী, সুইচ এবং অন্যান্য উপাদান অন্তর্ভুক্ত থাকতে পারে।
প্রশ্নঃ পিসিবি বোর্ড অ্যাসেম্বলির প্রক্রিয়া কী?
উত্তর: PCB বোর্ড অ্যাসেম্বলির প্রক্রিয়ার মধ্যে সাধারণত PCB বোর্ডে উপাদান স্থাপন করা, উপাদানগুলিকে জায়গায় সোল্ডার করা এবং তারপর সঠিক কার্যকারিতা নিশ্চিত করার জন্য বোর্ড পরীক্ষা করা জড়িত।
প্রশ্নঃ পিসিবি বোর্ড অ্যাসেম্বলিতে কি ধরনের টুল ব্যবহার করা হয়?
উত্তর: পিসিবি বোর্ড অ্যাসেম্বলিতে ব্যবহৃত সরঞ্জামগুলির মধ্যে সোল্ডারিং সরঞ্জাম, পরীক্ষা এবং পরিমাপ সরঞ্জাম এবং সমাবেশ প্রক্রিয়াতে ব্যবহৃত অন্যান্য বিভিন্ন সরঞ্জাম অন্তর্ভুক্ত থাকতে পারে।
প্রশ্নঃ পিসিবি বোর্ড অ্যাসেম্বলি ব্যবহার করার সুবিধা কী?
উত্তর: PCB বোর্ড সমাবেশ বৈদ্যুতিক উপাদানগুলি একত্রিত করার জন্য একটি সাশ্রয়ী এবং কার্যকর উপায় এবং বিভিন্ন ইলেকট্রনিক্স অ্যাপ্লিকেশনের জন্য একটি সামঞ্জস্যপূর্ণ এবং নির্ভরযোগ্য প্ল্যাটফর্ম প্রদান করতে পারে।
