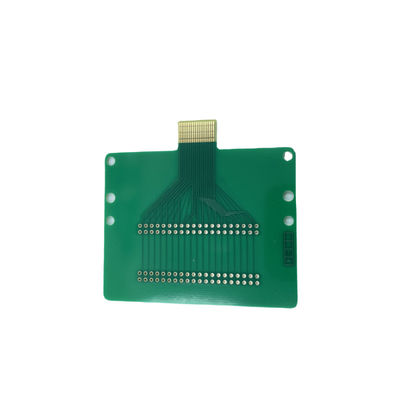

0.2 মিমি মিনি হোল সাইজ রজার্স পিসিবি ফ্যাব্রিকেশন হোয়াইট সোল্ডার মাস্ক 0.2-3.2 মিমি বোর্ড বেধ
| Place of Origin | China |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| Model Number | PCB circuit board |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী |
| ডেলিভারি সময় | 5-8 কার্যদিবস |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | 360000 বর্গ মিটার / বছর |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| সারফেস ফিনিশ | HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি। | Min. মিন. line width লাইন প্রস্থ | 0.1 মিমি |
|---|---|---|---|
| তামার বেধ | 1-4oz | সিল্কস্ক্রিন রঙ | সাদা, কালো, হলুদ, ইত্যাদি |
| Min. মিন. hole size গর্তের আকার | 0.2 মিমি | উপাদান | FR4, হাই TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি। |
| সোল্ডার মাস্ক রঙ | সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি। | Min. মিন. line spacing লাইন ব্যবধান | 0.1 মিমি |
| বিশেষভাবে তুলে ধরা | রজার্স মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন,মাল্টিলেয়ার রজার্স পিসিবি ফ্যাব্রিকেশন,হোয়াইট সোল্ডার মাস্ক রজার্স পিসিবি ফ্যাব্রিকেশন |
||
পণ্যের বর্ণনা
পণ্যের বর্ণনাঃ
মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন হল মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড (পিসিবি) তৈরির জন্য একটি নির্ভরযোগ্য এবং দক্ষ উত্পাদন প্রক্রিয়া।এই বিশেষায়িত প্রক্রিয়া স্তর সংখ্যা বিস্তৃত গৃহীত করতে সক্ষম, দুই থেকে বিশ থেকে, এবং বিভিন্ন বোর্ড বেধ, 0.2 মিমি থেকে 3.2 মিমি পর্যন্ত। উত্পাদন ব্যবহৃত উপাদান পছন্দ এছাড়াও FR4, উচ্চ TG FR4, Halogen Free, Rogers,এবং অন্যান্য বিকল্প উপলব্ধবোর্ডের নকশা যাই হোক না কেন, মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন এটি পরিচালনা করতে সক্ষম, এর উচ্চ-নির্ভুলতা উত্পাদন ক্ষমতা ধন্যবাদ।ন্যূনতম লাইন প্রস্থ এবং গর্ত আকার প্রক্রিয়া accommodate করতে পারেন 0 হয়যথাক্রমে.১ মিমি এবং ০.২ মিমি।
মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন মাল্টি-লেয়ার পিসিবি উত্পাদন প্রক্রিয়াটির একটি অপরিহার্য অংশ। এটি বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য মাল্টি-লেয়ার পিসিবি উপাদান এবং সমাবেশ তৈরি করতে সক্ষম করে।এটি উচ্চমানের মুদ্রিত সার্কিট বোর্ড তৈরির একটি ব্যয়বহুল উপায়, পাশাপাশি একটি নিরাপদ এবং নির্ভরযোগ্য উৎপাদন প্ল্যাটফর্ম প্রদান করে।মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন হল বহু নির্মাতাদের জন্য তাদের মাল্টি-লেয়ার পিসিবিগুলির জন্য একটি নির্ভরযোগ্য এবং দক্ষ উত্পাদন সমাধান খুঁজছেন.
বৈশিষ্ট্যঃ
- পণ্যের নামঃমাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন
- স্তর সংখ্যাঃ২-২০
- উপাদানঃএফআর৪, হাই টিজি এফআর৪, হ্যালোজেন মুক্ত, রজার্স ইত্যাদি।
- সিল্কস্ক্রিন রঙঃসাদা, কালো, হলুদ ইত্যাদি।
- প্রতিবন্ধকতা নিয়ন্ত্রণঃহ্যাঁ।
- বোর্ডের বেধঃ0.২-৩.২ মিমি
- বিশেষ সেবা:মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উৎপাদন, মাল্টি-লেয়ার পিসিবি উপাদান সমাবেশ, মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড তৈরি
টেকনিক্যাল প্যারামিটারঃ
| সম্পত্তি | স্পেসিফিকেশন |
|---|---|
| প্রতিবন্ধকতা নিয়ন্ত্রণ | হ্যাঁ। |
| ক্ষুদ্রতম গর্তের আকার | 0.২ মিমি |
| সোল্ডার মাস্ক রঙ | সবুজ, নীল, সাদা, কালো, লাল ইত্যাদি। |
| বোর্ডের বেধ | 0.২-৩.২ মিমি |
| পৃষ্ঠতল সমাপ্তি | HASL, ENIG, OSP, ডুবানো সিলভার, ডুবানো টিন ইত্যাদি। |
| তামার বেধ | ১-৪ ওনস |
| সিল্কস্ক্রিন রঙ | সাদা, কালো, হলুদ ইত্যাদি। |
| ন্যূনতম লাইন প্রস্থ | 0.১ মিমি |
| মিনি লাইন স্পেসিং | 0.১ মিমি |
| স্তর সংখ্যা | ২-২০ |
| মাল্টি-লেয়ার পিসিবি কম্পোনেন্ট সমাবেশ | হ্যাঁ। |
| মাল্টি-লেয়ার পিসিবি উৎপাদন | হ্যাঁ। |
| মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উৎপাদন | হ্যাঁ। |
অ্যাপ্লিকেশনঃ
JIETENG এর মাল্টি-লেয়ার PCB উত্পাদন এমন অ্যাপ্লিকেশনের জন্য একটি নিখুঁত পছন্দ যা নির্ভরযোগ্য, দক্ষ এবং উচ্চ-কার্যকারিতা প্রিন্টেড সার্কিট বোর্ডের প্রয়োজন।এর উচ্চ মানের উপাদান এবং উন্নত উত্পাদন প্রযুক্তি, মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড শিল্প, অটোমোটিভ, মেডিকেল, এয়ারস্পেস এবং ভোক্তা ইলেকট্রনিক্স সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।এর মডেল নম্বর হল পিসিবি সার্কিট বোর্ড, এবং এটি চীনে নির্মিত হয়। JIETENG এর মাল্টি-স্তর PCB বিভিন্ন উপকরণ যেমন FR4, উচ্চ TG FR4, Halogen মুক্ত, এবং Rogers সঙ্গে তৈরি করা হয়। তারা বিভিন্ন silkscreen রং সঙ্গে আসা,সাদা সহ, কালো, হলুদ, ইত্যাদি এবং সোল্ডার মাস্ক রং, সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি আপনার নির্দিষ্ট চাহিদা পূরণের জন্য। স্তর সংখ্যা 2 থেকে 20 এবং ন্যূনতম থেকে পরিবর্তিত হয়। গর্ত আকার 0.2 মিমি।JIETENG এর মাল্টি-স্তর PCB উত্পাদন মাল্টি-স্তর ছাপা সার্কিট বোর্ড উত্পাদন এবং মাল্টি-স্তর PCB উপাদান সমাবেশ জন্য নিখুঁত.
কাস্টমাইজেশনঃ
মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন
ব্র্যান্ড নামঃ জেটিটেং
মডেল নম্বরঃ পিসিবি সার্কিট বোর্ড
উৎপত্তিস্থল: চীন
ক্ষুদ্রতম গর্তের আকারঃ 0.2mm
ন্যূনতম লাইন স্পেসিংঃ ০.১ মিমি
সিল্কস্ক্রিন রঙঃ সাদা, কালো, হলুদ ইত্যাদি।
স্তর সংখ্যাঃ ২-২০
তামার বেধ: ১-৪ ওনস
জেটিটেং উচ্চমানের মাল্টি-লেয়ার পিসিবি উপাদান সমাবেশ, মাল্টি-লেয়ার পিসিবি উপাদান সমাবেশ এবং মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন পরিষেবা সরবরাহ করে।আমরা বিভিন্ন অ্যাপ্লিকেশনের জন্য জটিল নকশা সঙ্গে PCBs উত্পাদন বিশেষজ্ঞআমাদের অভিজ্ঞ দল দ্রুত প্রতিক্রিয়া সময় এবং সর্বোচ্চ মানের মান নিশ্চিত করে।আমরা আমাদের অত্যাধুনিক উৎপাদন যন্ত্রপাতি এবং সর্বোত্তম গ্রাহক সেবা প্রদানের প্রতি আমাদের অঙ্গীকারের মাধ্যমে সর্বোত্তম ফলাফলের নিশ্চয়তা দিচ্ছি.
সহায়তা ও সেবা:
মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন টেকনিক্যাল সাপোর্ট এবং সার্ভিস
আমাদের মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন পরিষেবা বেছে নেওয়া গ্রাহকদের জন্য, আমরা ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবা সরবরাহ করি।আমাদের বিশেষায়িত প্রকৌশলী এবং প্রযুক্তিবিদরা আপনার সমস্ত প্রশ্ন এবং সমস্যার জন্য দ্রুত এবং দক্ষ সমর্থন প্রদানের জন্য উপলব্ধ.
আমরা নিম্নলিখিত ক্ষেত্রে পূর্ণ সহায়তা প্রদান করি:
- গ্রাহকের প্রয়োজনীয়তার বিশদ বিশ্লেষণ
- মাল্টিলেয়ার পিসিবি ডিজাইন
- উপকরণ এবং উপাদান নির্বাচন
- উপাদান এবং উপকরণগুলির সামঞ্জস্য
- প্রোটোটাইপ তৈরি
- চূড়ান্ত পণ্য উৎপাদন
- পরীক্ষা এবং গুণমান নিশ্চিতকরণ
আমাদের প্রযুক্তিগত সহায়তা দল আপনাকে সর্বোত্তম সম্ভাব্য পরিষেবা প্রদানের জন্য 24/7 উপলব্ধ। আমরা সবসময় আপনার কাছ থেকে শুনতে এবং আপনার কোন প্রশ্নের উত্তর দিতে খুশি।
প্যাকেজিং এবং শিপিংঃ
মাল্টিলেয়ার পিসিবি তৈরির জন্য প্যাকেজিং এবং শিপিংঃ
- প্যাকেজিংঃ মাল্টিলেয়ার পিসিবিগুলি পরিবহনের সময় কোনও ক্ষতি রোধ করার জন্য আর্দ্রতা-প্রমাণ এবং স্ট্যাটিক-মুক্ত উপকরণগুলিতে প্যাক করা হয়।
- শিপিংঃ মাল্টিলেয়ার পিসিবিগুলি শিপিংয়ের আকার এবং পরিমাণের উপর নির্ভর করে কুরিয়ার পরিষেবা, এয়ার ফ্রেইট বা কনটেইনার শিপিং ব্যবহার করে শিপিং করা হয়।
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন কি?
উঃমাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড (পিসিবি) ফ্যাব্রিকেশন হ'ল উপাদানগুলির মধ্যে বৈদ্যুতিক সংযোগ গঠনের জন্য তামার একাধিক স্তর সহ প্রিন্টেড সার্কিট বোর্ড তৈরির একটি প্রক্রিয়া।ব্র্যান্ড নাম হল JIETENG, এবং মডেল নম্বর হল পিসিবি সার্কিট বোর্ড. এটা চীনে তৈরি করা হয়েছে.
প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের সুবিধা কী?
উঃমাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন বোর্ডের জটিলতা বৃদ্ধি, উন্নত বৈদ্যুতিক কর্মক্ষমতা, ছোট বোর্ডের আকার এবং সমাবেশের সময় এবং ব্যয় হ্রাস সহ অনেক সুবিধা সরবরাহ করে।
প্রশ্ন: মাল্টিলেয়ার পিসিবি তৈরিতে কোন উপাদান ব্যবহার করা হয়?
উঃমাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনে ব্যবহৃত উপকরণগুলির মধ্যে তামা, ইপোক্সি রজন এবং গ্লাস-ফাইবার অন্তর্ভুক্ত রয়েছে। তামা বৈদ্যুতিক সংযোগ গঠনের জন্য ব্যবহৃত হয়, ইপোক্সি রজনটি স্তরগুলি একসাথে বাঁধতে ব্যবহৃত হয়,এবং গ্লাস-ফাইবার যান্ত্রিক শক্তি প্রদান করে.
প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের প্রক্রিয়া কী?
উঃমাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন প্রক্রিয়াতে বেশ কয়েকটি ধাপ জড়িত রয়েছে, যার মধ্যে একটি সাবস্ট্র্যাটে তামার একটি নিদর্শন তৈরি করা, স্তরগুলি একসাথে স্তরিত করা, উপাদানগুলির জন্য গর্ত খনন,এবং তাদের জায়গায় solderingএই প্রক্রিয়াটিতে একটি প্রতিরক্ষামূলক লেপ প্রয়োগের একটি চূড়ান্ত পদক্ষেপও অন্তর্ভুক্ত রয়েছে।
প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের উপাদানগুলি কী কী?
উঃমাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের উপাদানগুলির মধ্যে মুদ্রিত সার্কিট বোর্ড, সংযোগকারী, ইন্টিগ্রেটেড সার্কিট, রেজিস্টর, ক্যাপাসিটার, ট্রানজিস্টর এবং অন্যান্য বৈদ্যুতিন উপাদান অন্তর্ভুক্ত রয়েছে।
