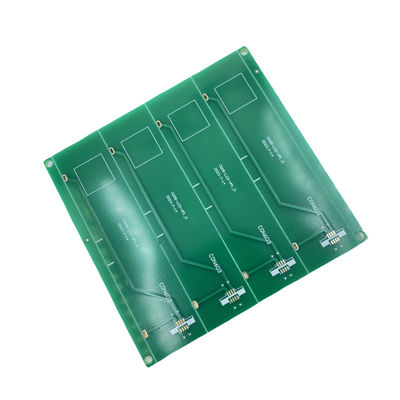

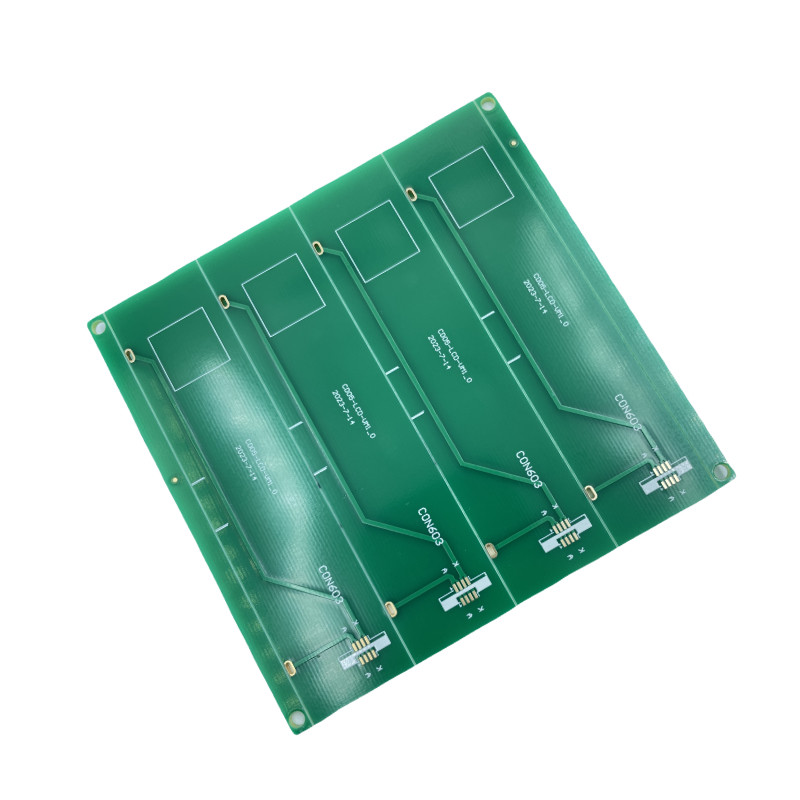

প্রতিবন্ধকতা নিয়ন্ত্রণ মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন 1-4oz তামা বেধ
Place of Origin | China |
---|---|
পরিচিতিমুলক নাম | JIETENG |
সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
Model Number | PCB circuit board |
ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
মূল্য | negotiable |
প্যাকেজিং বিবরণ | খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী |
ডেলিভারি সময় | 5-8 কার্যদিবস |
পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
যোগানের ক্ষমতা | 360000 বর্গ মিটার / বছর |

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xবোর্ড বেধ | 0.2-3.2 মিমি | Min. মিন. line spacing লাইন ব্যবধান | 0.1 মিমি |
---|---|---|---|
Min. মিন. hole size গর্তের আকার | 0.2 মিমি | স্তর গণনা | 2-20 |
তামার বেধ | 1-4oz | সারফেস ফিনিশ | HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি। |
Min. মিন. line width লাইন প্রস্থ | 0.1 মিমি | উপাদান | FR4, হাই TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি। |
বিশেষভাবে তুলে ধরা | প্রতিবন্ধকতা নিয়ন্ত্রণ বহুস্তরীয় পিসিবি উত্পাদন,4oz মাল্টিলেয়ার পিসিবি তৈরি,১ ওনস রজার্স পিসিবি ফ্যাক্টরি |
পণ্যের বর্ণনা:
মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড প্রোডাকশন বিস্তৃত মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড (PCB) ফ্যাব্রিকেশন পরিষেবা সরবরাহ করে।আমরা 20টি স্তর পর্যন্ত মাল্টিলেয়ার পিসিবি তৈরি করতে সক্ষম।আমাদের PCBগুলি FR4, হাই TG FR4, হ্যালোজেন ফ্রি, রজার্স এবং আরও অনেক কিছুর মতো উপকরণ দিয়ে তৈরি।আমাদের সোল্ডার মাস্কের রঙগুলি হল সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি। আমরা HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন ইত্যাদির মতো পৃষ্ঠের ফিনিশও সরবরাহ করি। আমাদের ন্যূনতম গর্তের আকার 0.2 মিমি।আমরা মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি এবং মাল্টি-লেয়ার মুদ্রিত সার্কিট বোর্ড উত্পাদনে বিশেষজ্ঞ।আমাদের অভিজ্ঞ পেশাদারদের দল সবচেয়ে দক্ষ এবং সাশ্রয়ী পদ্ধতিতে সর্বোচ্চ মানের পণ্য সরবরাহ করার চেষ্টা করে।আমাদের লক্ষ্য হল আপনার প্রত্যাশা অতিক্রম করা এবং আপনাকে সর্বোচ্চ মানের মাল্টিলেয়ার PCB প্রদান করা।
বৈশিষ্ট্য:
- পণ্যের নাম: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন
- স্তর গণনা: 2-20
- প্রতিবন্ধকতা নিয়ন্ত্রণ: হ্যাঁ
- তামার পুরুত্ব: 1-4oz
- মিন.গর্ত আকার: 0.2 মিমি
- উপাদান: FR4, উচ্চ TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি।
- মাল্টি-লেয়ার পিসিবি কম্পোনেন্ট অ্যাসেম্বলি
- মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি
- প্রতিবন্ধকতা নিয়ন্ত্রণ সহ মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি
প্রযুক্তিগত পরামিতি:
প্যারামিটার | মান |
---|---|
সিল্কস্ক্রিন রঙ | সাদা, কালো, হলুদ, ইত্যাদি |
সোল্ডার মাস্ক রঙ | সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি। |
মিন.গর্তের আকার | 0.2 মিমি |
প্রতিবন্ধকতা নিয়ন্ত্রণ | হ্যাঁ |
মিন.লাইন প্রস্থ | 0.1 মিমি |
বোর্ডের বেধ | 0.2-3.2 মিমি |
তামার পুরুত্ব | 1-4oz |
সারফেস ফিনিশ | HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি। |
স্তর গণনা | 2-20 |
উপাদান | FR4, হাই TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি। |
অ্যাপ্লিকেশন:
JIETENG মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন আজ বাজারে উপলব্ধ সবচেয়ে শক্তিশালী এবং নির্ভরযোগ্য কম্পোনেন্ট অ্যাসেম্বলি এবং প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন সমাধান সরবরাহ করে।আমাদের PCB গুলি গুণমান, নির্ভুলতা এবং কর্মক্ষমতার সর্বোচ্চ মান পূরণ করার জন্য ডিজাইন করা হয়েছে।আমাদের উন্নত মাল্টি-লেভেল পিসিবিগুলি ভোক্তা ইলেকট্রনিক্স থেকে শিল্প সরঞ্জাম পর্যন্ত বিস্তৃত অ্যাপ্লিকেশনের জন্য উচ্চতর আন্তঃসংযোগ সমাধান প্রদান করে।
আমাদের মাল্টি-লেয়ার পিসিবিগুলি কিছু উন্নত উপকরণ থেকে তৈরি, যেমন FR4, উচ্চ TG FR4, হ্যালোজেন মুক্ত, রজার্স এবং আরও অনেক কিছু।ন্যূনতম লাইন প্রস্থ 0.1 মিমি সহ, এই PCBগুলি উচ্চ-গতি এবং অতি-উচ্চ-গতির অ্যাপ্লিকেশনের জন্য উপযুক্ত।উপরন্তু, আমাদের মাল্টি-লেয়ার PCB-তে 20 স্তর পর্যন্ত একটি চিত্তাকর্ষক স্তর গণনা রয়েছে।
শৈলী এবং দৃশ্যমানতার একটি অতিরিক্ত স্পর্শের জন্য, আমাদের মাল্টি-লেয়ার PCBগুলি সাদা, কালো, হলুদ এবং আরও অনেক কিছু সহ বিভিন্ন সিল্কস্ক্রিন রঙে উপলব্ধ।এবং 0.2 মিমি থেকে 3.2 মিমি পর্যন্ত একটি বোর্ডের পুরুত্বের সাথে, আপনি বিশ্বাস করতে পারেন যে আমাদের PCBগুলি কাজটি করতে পারে।
সেরা উপাদান সমাবেশ এবং মুদ্রিত সার্কিট বোর্ড ফ্যাব্রিকেশন সমাধান পেতে JIETENG মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন বেছে নিন।আমাদের উন্নত মাল্টি-লেভেল পিসিবি এবং উচ্চ-গতির আন্তঃসংযোগ সমাধানগুলির সাথে, আপনি বিশ্বাস করতে পারেন যে আপনার অ্যাপ্লিকেশনগুলি সর্বাধিক নির্ভরযোগ্যতার সাথে সম্পাদন করবে।JIETENG মাল্টি-লেয়ার PCB ফ্যাব্রিকেশনের ক্ষমতা আজই অনুভব করুন!
কাস্টমাইজেশন:
ব্র্যান্ড নাম: JIETENG
মডেল নম্বর: PCB সার্কিট বোর্ড
উৎপত্তি স্থান: চীন
মিন.লাইন ব্যবধান: 0.1 মিমি
প্রতিবন্ধকতা নিয়ন্ত্রণ: হ্যাঁ
সোল্ডার মাস্ক রঙ: সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি।
স্তর গণনা: 2-20
মিন.গর্ত আকার: 0.2 মিমি
JIETENG উচ্চ-মানের মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড তৈরির জন্য মাল্টি-লেয়ার PCB উত্পাদন পরিষেবা সরবরাহ করে।আমাদের উন্নত প্রযুক্তি এবং অভিজ্ঞ প্রকৌশলীদের সাথে, আমরা উচ্চ-নির্ভুলতা এবং উচ্চ-মানের মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন সমাধান প্রদান করতে পারি যা আপনার চাহিদা পূরণ করে।আমাদের মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন পরিষেবাগুলির মধ্যে রয়েছে:
- মিন.লাইন ব্যবধান: 0.1 মিমি
- প্রতিবন্ধকতা নিয়ন্ত্রণ: হ্যাঁ
- সোল্ডার মাস্ক রঙ: সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি।
- স্তর গণনা: 2-20
- মিন.গর্ত আকার: 0.2 মিমি
আমরা আমাদের গ্রাহকদের প্রতিযোগিতামূলক মূল্যে সর্বোত্তম মানের মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন পরিষেবা সরবরাহ করার চেষ্টা করি।আমরা মাল্টি-লেয়ার PCB উত্পাদনের জন্য আপনার সমস্ত চাহিদা মেটাতে বিস্তৃত পরিসরের পরিষেবাও অফার করি।একটি উদ্ধৃতি পেতে এবং আমাদের মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন পরিষেবাগুলি সম্পর্কে আরও জানতে আজই আমাদের সাথে যোগাযোগ করুন।
সমর্থন এবং পরিষেবা:
ABC ম্যানুফ্যাকচারিং-এ, আমরা আমাদের মাল্টিলেয়ার PCB ফ্যাব্রিকেশন পণ্যগুলির জন্য ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবা প্রদান করি।আমাদের অভিজ্ঞ ইঞ্জিনিয়ারদের দল আপনাকে উচ্চ-মানের এবং নির্ভরযোগ্য মাল্টিলেয়ার PCB ডিজাইন, বিকাশ এবং তৈরি করতে প্রয়োজনীয় প্রযুক্তিগত সহায়তা প্রদানের জন্য উপলব্ধ।
আমরা আমাদের মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন পণ্যগুলির জন্য ডিজাইন এবং উত্পাদন সহায়তা অফার করি।আমাদের প্রকৌশলীরা ধারণা থেকে শুরু করে সম্পূর্ণ ডিজাইন প্রক্রিয়ায় আপনাকে সহায়তা করতে পারে।আমরা আপনাকে উচ্চ কর্মক্ষমতা, কম খরচে, এবং নির্ভরযোগ্য PCB নিশ্চিত করতে আপনার নকশা অপ্টিমাইজ করতে সাহায্য করতে পারি।আমরা সমাবেশ, পরীক্ষা এবং সমস্যা সমাধান সহ উত্পাদন সহায়তা অফার করি।
আমাদের ইঞ্জিনিয়ারদের দল আপনার মাল্টিলেয়ার PCB ফ্যাব্রিকেশন প্রকল্পগুলির জন্য প্রযুক্তিগত সহায়তা প্রদানের জন্য উপলব্ধ।আমরা আপনাকে সমস্যা সমাধান, পরীক্ষা এবং অন্যান্য প্রযুক্তিগত চ্যালেঞ্জের সাথে সহায়তা করতে পারি যা ডিজাইন এবং উত্পাদন প্রক্রিয়া চলাকালীন উদ্ভূত হতে পারে।আমরা আপনার প্রযুক্তিগত সমস্যাগুলির সময়মত এবং কার্যকর সমাধান প্রদানের জন্য প্রতিশ্রুতিবদ্ধ, যাতে আপনি উচ্চ-মানের এবং নির্ভরযোগ্য পণ্যগুলি বিকাশ করতে পারেন।
ABC ম্যানুফ্যাকচারিং-এ, আমরা আমাদের মাল্টিলেয়ার PCB ফ্যাব্রিকেশন পণ্যগুলির জন্য ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবা প্রদান করি।আমাদের অভিজ্ঞ ইঞ্জিনিয়ারদের দল আপনাকে নির্ভরযোগ্য এবং উচ্চ-মানের মাল্টিলেয়ার PCB ডিজাইন এবং তৈরি করতে প্রয়োজনীয় প্রযুক্তিগত সহায়তা প্রদান করতে উপলব্ধ।
প্যাকিং এবং শিপিং:
মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের প্যাকেজিং এবং শিপিং সম্পূর্ণ প্রক্রিয়াটির যত্নশীল পরিকল্পনা এবং সম্পাদন জড়িত।প্রথমত, বোর্ডগুলি প্রয়োজনীয় স্পেসিফিকেশনগুলি পূরণ করে তা নিশ্চিত করার জন্য পরিদর্শন করা হয়।এর পরে, তারা স্ট্যাটিক বিদ্যুত থেকে রক্ষা করার জন্য ডিজাইন করা অ্যান্টি-স্ট্যাটিক ব্যাগে রাখা হয়।তারপরে বোর্ডগুলিকে একটি বাক্সে রাখা হয় এবং বুদ্বুদ মোড়ানো এবং অন্যান্য সুরক্ষামূলক উপাদান যেমন ফেনা দিয়ে সুরক্ষিত করা হয়।তারপর বাক্সটি সিল করা হয় এবং গ্রাহকের নাম এবং ঠিকানা সহ লেবেল করা হয়।
তারপর বাক্সটি গ্রাহকের অবস্থানে পাঠানো হয়।শিপিংয়ের ধরণের উপর নির্ভর করে, প্যাকেজটি বায়ু বা সমুদ্র দ্বারা পাঠানো যেতে পারে।গ্রাহক মার্কিন যুক্তরাষ্ট্রের মধ্যে অবস্থিত হলে, প্যাকেজটি USPS, UPS, বা FedEx এর মাধ্যমে পাঠানো যেতে পারে।আন্তর্জাতিক গ্রাহকদের জন্য, প্যাকেজটি DHL, FedEx, বা UPS এর মাধ্যমে পাঠানো হতে পারে।ডেলিভারি সময় বেছে নেওয়া শিপিং পদ্ধতির উপর নির্ভর করে পরিবর্তিত হয়।
একবার প্যাকেজটি গ্রাহকের অবস্থানে পৌঁছে গেলে, এটি ক্ষতির জন্য পরিদর্শন করা হয়।প্যাকেজ ক্ষতিগ্রস্ত হলে, এটি প্রেরকের কাছে ফেরত দেওয়া হয়।অন্যথায়, গ্রাহক বোর্ডগুলি আনপ্যাক এবং পরিদর্শন করতে পারেন।তারা পণ্যের সাথে সন্তুষ্ট হলে, তারা তাদের প্রকল্পের সাথে এগিয়ে যেতে পারে।
