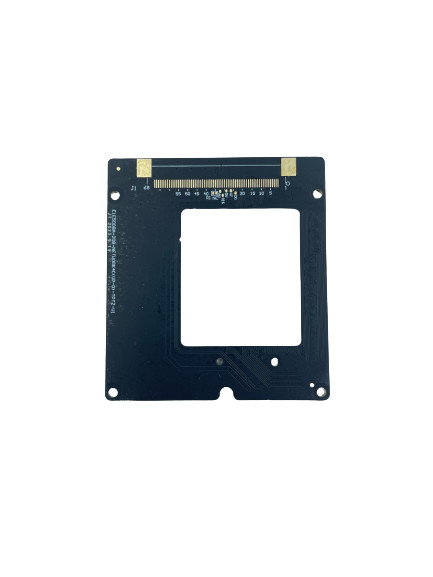

প্রতিবন্ধকতা নিয়ন্ত্রণ 0.1 মিমি মাল্টি-লেয়ার পিসিবি উত্পাদন

Place of Origin China
পরিচিতিমুলক নাম JIETENG
Model Number PCB circuit board
ন্যূনতম চাহিদার পরিমাণ আলোচনাযোগ্য
মূল্য negotiable
প্যাকেজিং বিবরণ খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী
ডেলিভারি সময় 5-8 কার্যদিবস
পরিশোধের শর্ত আলোচনাযোগ্য
যোগানের ক্ষমতা 360000 বর্গ মিটার / বছর

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
সারফেস ফিনিশ HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি। প্রতিবন্ধকতা নিয়ন্ত্রণ হ্যাঁ।
Min. মিন. line width লাইন প্রস্থ 0.1 মিমি Min. মিন. line spacing লাইন ব্যবধান 0.1 মিমি
বোর্ড বেধ 0.2-3.2 মিমি সোল্ডার মাস্ক রঙ সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি।
তামার বেধ 1-4oz সিল্কস্ক্রিন রঙ সাদা, কালো, হলুদ, ইত্যাদি
বিশেষভাবে তুলে ধরা

0.১ মিমি মাল্টি লেয়ার পিসিবি উৎপাদন

,

প্রতিবন্ধকতা নিয়ন্ত্রণ মাল্টি-লেয়ার পিসিবি উত্পাদন

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

পণ্যের বর্ণনাঃ

ইম্পেড্যান্স কন্ট্রোল হ্যাঁ মিনি লাইন স্পেসিং 0.1 মিমি মাল্টি-লেয়ার PCB উত্পাদন

মাল্টি-লেয়ার পিসিবি উত্পাদন বিভিন্ন বৈদ্যুতিন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য মুদ্রিত সার্কিট বোর্ড (পিসিবি) উত্পাদন করার একটি উন্নত পদ্ধতি।এটিতে একক-স্তর বোর্ডের তুলনায় জটিলতা এবং কার্যকারিতার বৃহত্তর ডিগ্রি সহ একটি সমাপ্ত পিসিবি তৈরি করতে তামা-ক্ল্যাটেড উপাদানের একাধিক স্তর তৈরি এবং একত্রিত করা জড়িতআমাদের মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উৎপাদন, গ্রাহকরা বোর্ড বেধ 0.2 থেকে 3.2 মিমি, প্রতিবন্ধকতা নিয়ন্ত্রণ, এবং অত্যন্ত সুনির্দিষ্ট অর্জন করতে পারেন।লাইন স্পেসিং ০.১ মিমি. আমরা HASL, ENIG, OSP, ডুবানো সিলভার, এবং ডুবানো টিন সহ বিভিন্ন পৃষ্ঠের সমাপ্তি অফার করি।আমাদের কাটিং-এজ মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন পরিষেবাগুলি অত্যন্ত জটিল এবং নির্ভরযোগ্য পিসিবি তৈরি করতে চান এমন গ্রাহকদের জন্য আদর্শ.

বৈশিষ্ট্যঃ

  • পণ্যের নামঃ মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন
  • পৃষ্ঠের সমাপ্তিঃ HASL, ENIG, OSP, ডুবানো সিলভার, ডুবানো টিন, ইত্যাদি।
  • ন্যূনতম লাইন প্রস্থঃ ০.১ মিমি
  • বোর্ড বেধঃ 0.2-3.2 মিমি
  • ন্যূনতম লাইন স্পেসিংঃ ০.১ মিমি
  • প্রতিবন্ধকতা নিয়ন্ত্রণঃ হ্যাঁ
  • মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি
  • মাল্টি-লেয়ার পিসিবি উৎপাদন
  • মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন

টেকনিক্যাল প্যারামিটারঃ

প্যারামিটার মূল্য
পৃষ্ঠতল সমাপ্তি HASL, ENIG, OSP, ডুবানো সিলভার, ডুবানো টিন ইত্যাদি
উপাদান FR4, হাই টিজি FR4, হ্যালোজেন মুক্ত, রজার্স ইত্যাদি।
স্তর সংখ্যা ২-২০
তামার বেধ ১-৪ ওনস
ক্ষুদ্রতম গর্তের আকার 0.২ মিমি
সোল্ডার মাস্ক রঙ সবুজ, নীল, সাদা, কালো, লাল ইত্যাদি।
সিল্কস্ক্রিন রঙ সাদা, কালো, হলুদ ইত্যাদি।
প্রতিবন্ধকতা নিয়ন্ত্রণ হ্যাঁ।
মিনি লাইন স্পেসিং 0.১ মিমি
ন্যূনতম লাইন প্রস্থ 0.১ মিমি

অ্যাপ্লিকেশনঃ

JIETENG এর মাল্টি-লেয়ার PCB ফ্যাব্রিকেশন উচ্চ নির্ভুলতা এবং নির্ভুলতা প্রয়োজন যে কোন অ্যাপ্লিকেশন জন্য একটি মহান পছন্দ। এটি অ্যাপ্লিকেশন বিস্তৃত জন্য উপযুক্ত,যেমন মুদ্রিত সার্কিট বোর্ড উৎপাদনআমাদের মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন উচ্চ মানের উপকরণ যেমন FR4, উচ্চ TG FR4, হ্যালোজেন মুক্ত, রজার্স ইত্যাদি দিয়ে তৈরি।এটি তার বোর্ড বেধ 0 থেকে শুরু করে উচ্চতর স্থায়িত্ব এবং কর্মক্ষমতা প্রদান করে.2 থেকে 3.2 মিমি। পিসিবি এর সিল্কস্ক্রিন রঙ সাদা, কালো, হলুদ ইত্যাদিতে পাওয়া যায় এবং ন্যূনতম গর্তের আকার 0.2 মিমি। উপরন্তু, এই পণ্যটির স্তর সংখ্যা 2 থেকে 20 পর্যন্ত কাস্টমাইজ করা যায়।

কাস্টমাইজেশনঃ

JIETENG থেকে কাস্টমাইজড মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন সার্ভিস

জেটিটেং কাস্টমাইজড মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন পরিষেবা সরবরাহ করে, যা মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন এবং মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উত্পাদনের জন্য ব্যবহার করা যেতে পারে।

আমাদের মাল্টি-লেয়ার পিসিবি উত্পাদন পরিষেবাগুলি বিভিন্ন ব্র্যান্ডের নাম এবং মডেল নম্বরগুলির জন্য উপলব্ধ।আমাদের PCB সার্কিট বোর্ড উচ্চ মানের উপকরণ এবং সর্বশেষ প্রযুক্তি ব্যবহার করে নির্মিত হয়আমরা আপনার নির্দিষ্ট চাহিদা পূরণের জন্য কাস্টমাইজড সমাধানও সরবরাহ করতে পারি।

আমাদের মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন সার্ভিস ন্যূনতম লাইন প্রস্থ 0.1mm এবং তামার বেধ 1-4oz সঙ্গে উপলব্ধ। আমরা সাদা, কালো, হলুদ সহ বিভিন্ন silkscreen রং অফার,ইত্যাদি. আপনি ২-২০ থেকে স্তর গণনার একটি পরিসীমা থেকেও চয়ন করতে পারেন। আমাদের পৃষ্ঠতল সমাপ্তির বিকল্পগুলির মধ্যে রয়েছে HASL, ENIG, OSP, Immersion Silver, Immersion Tin ইত্যাদি।

সহায়তা ও সেবা:

মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন টেকনিক্যাল সাপোর্ট এবং সার্ভিস

আমরা আমাদের মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন পণ্যগুলির জন্য ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবা সরবরাহ করি।আমাদের অভিজ্ঞ এবং জ্ঞানসম্পন্ন প্রকৌশলীরা আমাদের পণ্য এবং প্রক্রিয়া সম্পর্কে আপনার যে কোনও প্রশ্নের উত্তর দিতে প্রস্তুত.

আমরা বিভিন্ন ধরনের প্রযুক্তিগত সেবা প্রদান করি, যার মধ্যে রয়েছেঃ

  • কাস্টম অ্যাপ্লিকেশনের জন্য ডিজাইন সহায়তা
  • উপকরণ নির্বাচন এবং উত্পাদন প্রক্রিয়া সম্পর্কে পরামর্শ
  • বিদ্যমান ডিজাইনের সমস্যা সমাধান
  • আমাদের পণ্য ব্যবহারের জন্য অন সাইট প্রশিক্ষণ
  • নিয়ন্ত্রক ও নিরাপত্তা সংক্রান্ত দিক নির্দেশনা

আমাদের প্রযুক্তিগত সহায়তা দলটি ফোন, ইমেল, বা লাইভ চ্যাটের মাধ্যমে যোগাযোগ করা যেতে পারে। আমরা আমাদের গ্রাহকদের জন্য সর্বোত্তম সম্ভাব্য পরিষেবা এবং সহায়তা প্রদান করতে প্রতিশ্রুতিবদ্ধ।

প্যাকেজিং এবং শিপিংঃ

মাল্টিলেয়ার পিসিবি তৈরির জন্য প্যাকেজিং এবং শিপিংঃ

আমরা মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনকে সুরক্ষা প্যাকেজিংয়ে পাঠিয়ে দেব যাতে এটি আপনার গন্তব্যে নিরাপদে পৌঁছে যায়।সমস্ত প্যাকেজগুলি জাহাজে পাঠানোর আগে ক্ষতির জন্য পরিদর্শন করা হবে এবং ট্রানজিট চলাকালীন কোনও ক্ষতি রোধ করার জন্য সুরক্ষিতভাবে সিল করা হবে.

আমরা আপনার চাহিদা অনুযায়ী বিভিন্ন শিপিং অপশন প্রদান করি, যার মধ্যে রয়েছে এয়ার ফ্রেইট, সমুদ্র মালবাহী, এক্সপ্রেস ডেলিভারি, এবং স্থানীয় পিকআপ।আমাদের শিপিং খরচ পণ্যের ওজন উপর ভিত্তি করে গণনা করা হয়, গন্তব্য, এবং শিপিং পদ্ধতি আপনি চয়ন.

প্রায়শই জিজ্ঞাসিত প্রশ্নঃ

প্রশ্ন: পণ্যটির ব্র্যান্ড নাম কি?
উঃ পণ্যটির ব্র্যান্ড নাম JIETENG।
প্রশ্ন: পণ্যটির মডেল নম্বর কি?
উত্তরঃ পণ্যটির মডেল নম্বর হল পিসিবি সার্কিট বোর্ড।
প্রশ্ন: পণ্যটি কোথায় তৈরি করা হয়?
উঃ পণ্যটি চীনে তৈরি।
প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন কি?
উত্তরঃ মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন হল একাধিক স্তর সহ একটি মুদ্রিত সার্কিট বোর্ড তৈরির প্রক্রিয়া।
প্রশ্ন: উত্পাদন প্রক্রিয়াতে কোন উপাদান ব্যবহার করা হয়?
উঃ উত্পাদন প্রক্রিয়াতে ব্যবহৃত উপাদানগুলির মধ্যে তামা ফয়েল, প্রিপ্রেগ, ল্যামিনেট, সোল্ডার মাস্ক এবং সিল্কসক্রিন অন্তর্ভুক্ত থাকতে পারে।
