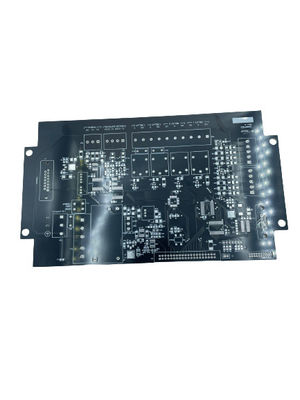

ছোট গর্তের আকার মাল্টি-স্তরযুক্ত মুদ্রিত সার্কিট বোর্ড উত্পাদন উচ্চ ঘনত্ব

Place of Origin China
পরিচিতিমুলক নাম JIETENG
Model Number PCB circuit board
ন্যূনতম চাহিদার পরিমাণ আলোচনাযোগ্য
মূল্য negotiable
প্যাকেজিং বিবরণ খালি শক্ত কাগজ, ভ্যাকুয়াম বস্তাবন্দী
ডেলিভারি সময় 5-8 কার্যদিবস
পরিশোধের শর্ত আলোচনাযোগ্য
যোগানের ক্ষমতা 360000 বর্গ মিটার / বছর

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
সারফেস ফিনিশ HASL, ENIG, OSP, ইমারসন সিলভার, ইমারসন টিন, ইত্যাদি। বোর্ড বেধ 0.2-3.2 মিমি
প্রতিবন্ধকতা নিয়ন্ত্রণ হ্যাঁ। তামার বেধ 1-4oz
সোল্ডার মাস্ক রঙ সবুজ, নীল, সাদা, কালো, লাল, ইত্যাদি। উপাদান FR4, হাই TG FR4, হ্যালোজেন ফ্রি, রজার্স, ইত্যাদি।
সিল্কস্ক্রিন রঙ সাদা, কালো, হলুদ, ইত্যাদি Min. মিন. line width লাইন প্রস্থ 0.1 মিমি
বিশেষভাবে তুলে ধরা

মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উৎপাদন

,

উচ্চ ঘনত্বের মুদ্রিত সার্কিট বোর্ড উত্পাদন

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

পণ্যের বর্ণনাঃ

উচ্চ ঘনত্বের ডিজাইনের জন্য ছোট গর্ত আকারের মাল্টি-স্তরযুক্ত মুদ্রিত সার্কিট বোর্ড উত্পাদন

মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন একটি উত্পাদন প্রক্রিয়া যা বিভিন্ন উপকরণ থেকে মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড (পিসিবি) উত্পাদন করে।উত্পাদন প্রক্রিয়াতে ব্যবহৃত সর্বাধিক সাধারণ উপকরণগুলির মধ্যে FR4 অন্তর্ভুক্ত রয়েছেএই প্রক্রিয়াটির মাধ্যমে, প্রয়োজনীয় জ্যামিতি, বৈদ্যুতিক কর্মক্ষমতা এবং অন্যান্য স্পেসিফিকেশন পূরণের জন্য মাল্টিলেয়ার পিসিবি তৈরি করা হয়।এই পদ্ধতিতে উচ্চ নির্ভুলতা এবং নির্ভুলতা অর্জনের জন্য উন্নত সরঞ্জাম এবং কৌশল ব্যবহার করা জড়িত.

যখন মাল্টিলেয়ার পিসিবি তৈরির কথা আসে, তখন সর্বনিম্ন লাইন প্রস্থ 0.1 মিমি এবং সর্বনিম্ন গর্তের আকার 0.2 মিমি। এছাড়াও বোর্ডের বেধ 0.2 মিমি থেকে 3 মিমি পর্যন্ত হতে পারে।2 মিমি এবং বিভিন্ন পৃষ্ঠ সমাপ্তি যেমন HASL প্রয়োগ করা যেতে পারে, ENIG, OSP, ডুবানো সিলভার, এবং ডুবানো টিন।

উত্পাদন প্রক্রিয়া ছাড়াও, মাল্টিলেয়ার পিসিবি উপাদান সমাবেশও সম্ভব। এর মধ্যে উপাদান সমাবেশ, সোল্ডারিং এবং কনফর্মাল লেপগুলির মতো প্রক্রিয়া অন্তর্ভুক্ত রয়েছে।এই সমস্ত প্রক্রিয়া একটি স্বয়ংক্রিয় এবং নিয়ন্ত্রিত পরিবেশে সঞ্চালিত হয় যাতে উচ্চ মানের এবং নির্ভরযোগ্যতা নিশ্চিত করা যায়.

মাল্টিলেয়ার পিসিবি উত্পাদন প্রক্রিয়া অত্যন্ত জটিল এবং সর্বোচ্চ মানের এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য উন্নত সরঞ্জাম এবং কৌশল ব্যবহারের প্রয়োজন।এটি অত্যন্ত গুরুত্বপূর্ণ যে, এই প্রক্রিয়াটি অভিজ্ঞ পেশাদারদের দ্বারা পরিচালিত হয়, যাদের প্রয়োজনীয় দক্ষতা এবং জ্ঞান রয়েছে যাতে চূড়ান্ত পণ্যটি গ্রাহকের প্রয়োজনীয়তা পূরণ করে।.

বৈশিষ্ট্যঃ

  • পণ্যের নামঃ মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন
  • প্রতিবন্ধকতা নিয়ন্ত্রণঃ হ্যাঁ
  • সিল্কস্ক্রিন রঙঃ সাদা, কালো, হলুদ ইত্যাদি।
  • তামার বেধ: ১-৪ ওনস
  • ক্ষুদ্রতম গর্তের আকারঃ 0.2mm
  • ন্যূনতম লাইন প্রস্থঃ ০.১ মিমি
  • মাল্টি-লেয়ার পিসিবি কম্পোনেন্ট সমাবেশ
  • মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উৎপাদন

টেকনিক্যাল প্যারামিটারঃ

সম্পত্তি নাম সম্পত্তির মূল্য
বোর্ডের বেধ 0.২-৩.২ মিমি
প্রতিবন্ধকতা নিয়ন্ত্রণ হ্যাঁ।
স্তর সংখ্যা ২-২০
ক্ষুদ্রতম গর্তের আকার 0.২ মিমি
মিনি লাইন স্পেসিং 0.১ মিমি
তামার বেধ ১-৪ ওনস
উপাদান এফআর৪, হাই টিজি এফআর৪, হ্যালোজেন মুক্ত, রজার্স ইত্যাদি।
ন্যূনতম লাইন প্রস্থ 0.১ মিমি
সিল্কস্ক্রিন রঙ সাদা, কালো, হলুদ ইত্যাদি।
সোল্ডার মাস্ক রঙ সবুজ, নীল, সাদা, কালো, লাল ইত্যাদি।
উৎপাদন প্রক্রিয়া মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি, মাল্টি-লেয়ার পিসিবি উপাদান সমাবেশ

অ্যাপ্লিকেশনঃ

JIETENG এর মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরি এবং মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উৎপাদন আপনার সমস্ত সার্কিট বোর্ডের প্রয়োজনের জন্য একটি নির্ভরযোগ্য এবং খরচ কার্যকর সমাধান।এই পণ্যটি চীনে তৈরি এবং এইচএএসএল বৈশিষ্ট্যযুক্ত, এনআইজি, ওএসপি, নিমজ্জন সিলভার, নিমজ্জন টিন এবং অন্যান্য পৃষ্ঠের সমাপ্তি। প্রতিবন্ধকতা নিয়ন্ত্রণও উপলব্ধ। পণ্যটি 2 থেকে 20 পর্যন্ত স্তর গণনায় আসে এবং সর্বনিম্ন লাইন প্রস্থ 0 এর বৈশিষ্ট্যযুক্ত।১ মিমিএছাড়া সাদা, কালো, হলুদ এবং অন্যান্য রঙের সিল্কস্ক্রিনও পাওয়া যায়।এই পণ্য নির্ভরযোগ্য এবং খরচ কার্যকর মাল্টি স্তর মুদ্রিত তারের বোর্ড এবং মাল্টি স্তর মুদ্রিত সার্কিট বোর্ড তৈরির জন্য নিখুঁত.

কাস্টমাইজেশনঃ

JIETENG কাস্টমাইজড মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন

ব্র্যান্ড নামঃ জেটিটেং

মডেল নম্বরঃ পিসিবি সার্কিট বোর্ড

উৎপত্তিস্থল: চীন

প্রতিবন্ধকতা নিয়ন্ত্রণঃ হ্যাঁ

উপাদানঃ FR4, উচ্চ টিজি FR4, হ্যালোজেন মুক্ত, রজার্স ইত্যাদি।

স্তর সংখ্যাঃ ২-২০

ন্যূনতম লাইন স্পেসিংঃ ০.১ মিমি

ন্যূনতম লাইন প্রস্থঃ ০.১ মিমি

আমরা মাল্টি-লেয়ার পিসিবি কম্পোনেন্ট অ্যাসেম্বলি, মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন, মাল্টি-লেয়ার পিসিবি ম্যানুফ্যাকচারিং অফার করি।

সহায়তা ও সেবা:

মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন টেকনিক্যাল সাপোর্ট এবং সার্ভিস

আমরা মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের জন্য ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবা প্রদান করি। অভিজ্ঞ প্রকৌশলী এবং প্রযুক্তিবিদদের আমাদের দল পণ্য নকশা, প্রকৌশল,এবং উৎপাদন.

আমরা পিসিবি লেআউট, উত্পাদন, সমাবেশ, পরীক্ষা এবং সমস্যা সমাধান সহ প্রোটোটাইপিং এবং উত্পাদনের জন্য সম্পূর্ণ পরিসীমা সরবরাহ করি।আমাদের সেবা প্রতিটি গ্রাহকের নির্দিষ্ট চাহিদা পূরণের জন্য তৈরি করা হয়, এবং আমাদের প্রকৌশলীরা আপনার সাথে কাজ করার জন্য উপলব্ধ যাতে আপনার প্রকল্প সর্বোচ্চ মান পূরণ করে।

আমাদের দল আপনার মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন প্রকল্পটি একটি সাফল্য নিশ্চিত করার জন্য সর্বোচ্চ স্তরের গুণমান, পরিষেবা এবং সহায়তা সরবরাহ করতে প্রতিশ্রুতিবদ্ধ।

প্যাকেজিং এবং শিপিংঃ

মাল্টিলেয়ার পিসিবি তৈরির জন্য প্যাকেজিং এবং শিপিংঃ

পণ্যটি দুর্দান্ত অবস্থায় পৌঁছেছে তা নিশ্চিত করার জন্য, আমরা আমাদের মাল্টিলেয়ার পিসিবি উত্পাদন আদেশের জন্য মানসম্পন্ন প্যাকেজিং উপকরণ ব্যবহার করি।

আমাদের সাধারণ প্যাকেজিংয়ের মধ্যে রয়েছে পিসিবিগুলির জন্য ফোম মোচিং সহ একটি টেকসই তরঙ্গযুক্ত বাক্স। আমরা বাক্সের ভিতরে একটি আর্দ্রতা-প্রতিরোধী ব্যাগ ব্যবহার করি যাতে পণ্যটি শুষ্ক থাকে। আন্তর্জাতিক শিপিংয়ের জন্য,আমরা অতিরিক্ত সুরক্ষার জন্য কার্ডবোর্ড এবং বুদবুদ আবরণ একটি অতিরিক্ত স্তর যোগ.

আমরা আমাদের সমস্ত চালানের জন্য একটি নির্ভরযোগ্য কুরিয়ার পরিষেবা ব্যবহার করি। অবস্থানের উপর নির্ভর করে, আমরা উভয় বায়ু এবং সমুদ্র মালবাহী ব্যবহার করি।

প্রায়শই জিজ্ঞাসিত প্রশ্নঃ

  • প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন কি?
    উত্তরঃ মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন, যা জেটিটিইএনজি দ্বারা মডেল নম্বর পিসিবি সার্কিট বোর্ড সহ উত্পাদিত হয়, এটি ইলেকট্রনিক ডিভাইসে ব্যবহৃত একটি ধরণের মুদ্রিত সার্কিট বোর্ড। এটি তামার একাধিক স্তর দিয়ে গঠিত,বিচ্ছিন্নতা, এবং অন্যান্য উপকরণ জটিল ইলেকট্রনিক পাথ তৈরি করতে.
  • প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন কোথা থেকে আসে?
    উত্তর: মাল্টিলেয়ার পিসিবি উৎপাদন চীন থেকে।
  • প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের সুবিধা কী?
    উত্তরঃ মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের অনেক সুবিধা রয়েছে, যার মধ্যে রয়েছে ছোট আকার এবং ওজন, উচ্চতর বৈদ্যুতিক দক্ষতা এবং আরও ভাল সুরক্ষা।
  • প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের জন্য কোন উপাদান ব্যবহার করা হয়?
    উত্তরঃ মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন সাধারণত তামা, বিচ্ছিন্নতা এবং অন্যান্য উপকরণ যেমন পলিমাইড, ইপোক্সি এবং কাঁচ ভরা পলিস্টার থেকে তৈরি হয়।
  • প্রশ্ন: মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের প্রয়োগ কী?
    উত্তরঃ মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন বিভিন্ন অ্যাপ্লিকেশন যেমন অটোমোটিভ, মেডিকেল, শিল্প এবং যোগাযোগের ক্ষেত্রে ব্যবহৃত হয়।
