HASL পৃষ্ঠ চিকিত্সা PCB বোর্ড ন্যূনতম গর্ত 0.1mm রজার্স প্লেট

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xMin. মিন. Annular Ring বৃত্তাকার রিং | 3মিল | Min. মিন. hole size গর্তের আকার | 0.2 মিমি |
---|---|---|---|
পরীক্ষামূলক | AOI, এক্স-রে, ফ্লাইং প্রোব, ইত্যাদি | সোল্ডার মাস্ক রঙ | সবুজ, সাদা, কালো, ইত্যাদি |
সমাবেশের ধরন | SMT, গর্তের মাধ্যমে, মিশ্র, ইত্যাদি। | গ্যারান্টি | ১ বছর |
সিল্ক স্ক্রীন কালার | সাদা, কালো, হলুদ, ইত্যাদি | উপাদান | FR4, অ্যালুমিনিয়াম, রজার্স, ইত্যাদি। |
বিশেষভাবে তুলে ধরা | HASL সারফেস ট্রিটড পিসিবি বোর্ড,রজার্স পিসিবি বোর্ড,0.১ মিমি ন্যূনতম গর্ত রজার্স প্লেট |
পণ্যের বর্ণনাঃ

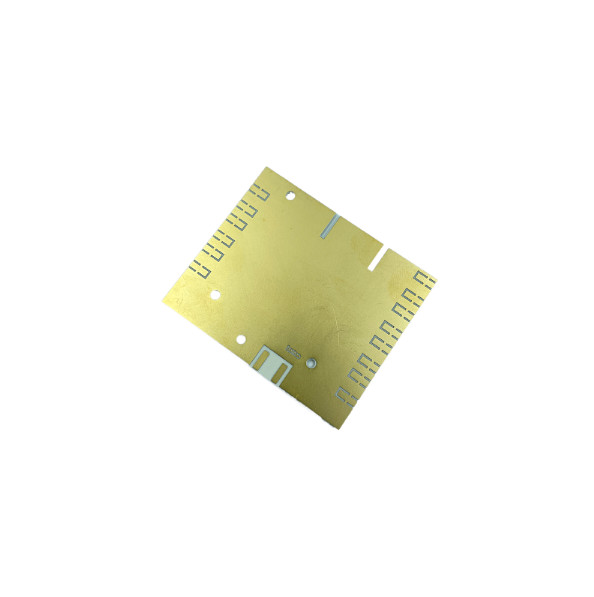

এইচএএসএল সারফেস ট্রিটেড পিসিবি বোর্ড, ন্যূনতম গর্ত 0.1 মিমি। রজার্স প্লেট
পিসিবি বোর্ড সমাবেশ একটি পণ্য যা সার্কিট বোর্ড সমাবেশ পরিষেবা এবং পিসিবিএ উত্পাদন প্রক্রিয়া সরবরাহের জন্য ডিজাইন করা হয়েছে, যার মধ্যে FR4, অ্যালুমিনিয়াম, রজার্স ইত্যাদি বিভিন্ন উপকরণ ব্যবহার করা রয়েছে।সার্কিট বোর্ড নির্মাণের জন্য. PCB বোর্ড সমাবেশের পৃষ্ঠ সমাপ্তি HASL, ENIG, OSP ইত্যাদি সহ পরিবর্তিত হতে পারে। সার্কিট বোর্ড সমাবেশ প্রক্রিয়ার লাইন প্রস্থ এবং স্থান উভয়ই 3 মিলি,যখন solder মাস্ক রঙ সবুজ থেকে নির্বাচন করা যেতে পারেসাদা, কালো ইত্যাদি।
পিসিবি বোর্ড সমাবেশ গ্রাহকদের বিভিন্ন চাহিদা মেটাতে ব্যাপক সার্কিট বোর্ড সমাবেশ সেবা আছে,এবং উন্নত উৎপাদন প্রযুক্তি PCBA উত্পাদন প্রক্রিয়া উচ্চ মানের নিশ্চিত, যেমন মহান স্থিতিশীলতা এবং উচ্চ নির্ভুলতা বৈশিষ্ট্য সঙ্গে। চমৎকার কর্মক্ষমতা এবং নির্ভরযোগ্য মানের PCB বোর্ড সমাবেশ এটি বিভিন্ন ইলেকট্রনিক পণ্য জন্য একটি আদর্শ পছন্দ করতে।
বৈশিষ্ট্যঃ
- পণ্যের নামঃ পিসিবি বোর্ড সমাবেশ
- পিসিবিএ উত্পাদন প্রক্রিয়া
- সার্কিট বোর্ড সমাবেশ
- পিসিবি উৎপাদন
- পিসিবি সমাবেশ
- তামার বেধ: 1/2 ওজ-4 ওজ
- ক্ষুদ্রতম গর্তের আকারঃ 0.2mm
- সিল্ক স্ক্রিন রঙঃ সাদা, কালো, হলুদ ইত্যাদি।
- পরীক্ষাঃ এওআই, এক্স-রে, ফ্লাইং প্রোব ইত্যাদি।
টেকনিক্যাল প্যারামিটারঃ
প্যারামিটারের নাম | বর্ণনা |
---|---|
তামার বেধ | অর্ধ ওজন-৪ ওজন |
সমাবেশের ধরন | এসএমটি, থ্রু হোল, মিক্সড ইত্যাদি। |
মিনি আঙ্গুলাকার রিং | ৩ মিলিমিটার |
পণ্যের নাম | পিসিবি বোর্ড সমাবেশ |
পরীক্ষা | এওআই, এক্স-রে, ফ্লাইং প্রোব ইত্যাদি। |
বোর্ডের বেধ | 0.২-৩.২ মিমি |
পৃষ্ঠতল সমাপ্তি | HASL, ENIG, OSP ইত্যাদি। |
গ্যারান্টি | ১ বছর |
সিল্ক স্ক্রিন রঙ | সাদা, কালো, হলুদ ইত্যাদি। |
উপাদান | FR4, অ্যালুমিনিয়াম, রজার্স ইত্যাদি। |
অ্যাপ্লিকেশনঃ
JIETENG PCB বোর্ড সমাবেশ একটি নিখুঁত পছন্দ যখন এটি PCB উত্পাদন এবং মুদ্রিত সার্কিট বোর্ড উত্পাদন আসে।ব্র্যান্ড নামটি উচ্চ মানের পণ্য এবং নির্ভরযোগ্য পরিষেবার জন্য বিখ্যাত. এই পণ্যটি FR4, অ্যালুমিনিয়াম, রজার্স ইত্যাদি প্রিমিয়াম উপকরণ থেকে তৈরি একটি শীর্ষ-নোটের মুদ্রিত সার্কিট বোর্ড। এটি নির্ভুলতা এবং নির্ভুলতার সাথে ডিজাইন করা হয়েছে এবং 0.2 মিমি ন্যূনতম গর্তের আকার সরবরাহ করে।সিল্ক স্ক্রিনের রঙ সাদা, কালো, হলুদ ইত্যাদি। সমাবেশের ধরণের বিকল্পগুলির মধ্যে রয়েছে এসএমটি, থ্রু হোল এবং মিশ্র ইত্যাদি।
JIETENG PCB বোর্ড সমাবেশ একটি নির্ভরযোগ্য এবং সঠিক PCB সমাবেশ নিশ্চিত করার জন্য বিভিন্ন শিল্প এবং অ্যাপ্লিকেশন ব্যাপকভাবে ব্যবহৃত হয়। এটি PCB উত্পাদন জন্য উপযুক্ত,মুদ্রিত সার্কিট বোর্ড উৎপাদন, মুদ্রিত সার্কিট বোর্ড সমাবেশ, এবং বোর্ড সমাবেশ পরিষেবা। পণ্যটি উচ্চ মানের কর্মক্ষমতা এবং স্থায়িত্বের জন্য পরিচিত।এটা আপনার সব পিসিবি সমাবেশ চাহিদা জন্য একটি নিখুঁত সমাধান এবং আপনি পছন্দসই ফলাফল অর্জন করতে সাহায্য করতে পারেন.
JIETENG পিসিবি বোর্ড সমাবেশ পিসিবি উত্পাদন, মুদ্রিত সার্কিট বোর্ড উত্পাদন, মুদ্রিত সার্কিট বোর্ড সমাবেশ, এবং বোর্ড সমাবেশ পরিষেবাগুলির জন্য একটি বিশ্বস্ত পছন্দ।এটি সর্বোচ্চ মান পূরণ করার জন্য ডিজাইন করা হয়েছে এবং একটি সাশ্রয়ী মূল্যের মূল্যে উচ্চ মানের এবং কর্মক্ষমতা প্রদান করেএই পণ্যটি আপনার সমস্ত পিসিবি সমাবেশের প্রয়োজনের জন্য নিখুঁত পছন্দ এবং আপনি পছন্দসই ফলাফল অর্জন করতে সাহায্য করতে পারেন।
কাস্টমাইজেশনঃ
JIETENG আপনার সার্কিট বোর্ড চাহিদা জন্য এক-স্টপ কাস্টম PCB বোর্ড সমাবেশ সেবা উপলব্ধ করা হয়।আমাদের PCB উত্পাদন এবং সমাবেশ প্রক্রিয়া মান নিশ্চিতকরণ এবং কর্মক্ষমতা সর্বোচ্চ মান পূরণ করার জন্য ডিজাইন করা হয়.
আমরা কাস্টম প্রিন্টেড সার্কিট বোর্ড সমাবেশ পরিষেবাগুলিতে বিশেষজ্ঞ, যার মধ্যে রয়েছেঃ
- মডেল নম্বরঃ পিসিবি সার্কিট বোর্ড
- উৎপত্তিস্থল: চীন
- ন্যূনতম লাইন প্রস্থ/স্পেস: ৩ মিলি/৩ মিলি
- সারফেস ফিনিসঃ HASL, ENIG, OSP, ইত্যাদি।
- পরীক্ষাঃ এওআই, এক্স-রে, ফ্লাইং প্রোব ইত্যাদি।
- ক্ষুদ্রতম গর্তের আকারঃ 0.2mm
- উপাদানঃ FR4, অ্যালুমিনিয়াম, রজার্স ইত্যাদি।
আমাদের পিসিবি উত্পাদন ক্ষমতা অন্তর্ভুক্তঃ
- পিসিবি উৎপাদন
- সার্কিট বোর্ড সমাবেশ প্রক্রিয়া
- সার্কিট বোর্ড সমাবেশ সেবা
JIETENG এর কাস্টম PCB বোর্ড সমাবেশ সেবা আপনার মুদ্রিত সার্কিট বোর্ডের চাহিদা একটি দক্ষ এবং নির্ভরযোগ্য সমাধান প্রদান।
সহায়তা ও সেবা:
PCB বোর্ড সমাবেশ প্রযুক্তিগত সহায়তা এবং পরিষেবা অন্তর্ভুক্তঃ
- কাস্টম প্রিন্টেড সার্কিট বোর্ড (পিসিবি) এর নকশা, উত্পাদন এবং সমাবেশ
- বিদ্যমান পিসিবি মেরামত এবং পুনরায় কাজ
- পিসিবি পরিদর্শন, পরীক্ষা এবং ত্রুটি সমাধান
- বিশ্লেষণ এবং পিসিবিগুলির কর্মক্ষমতা উন্নত করা
- পিসিবি ডিজাইন এবং সমাবেশের জন্য প্রযুক্তিগত সহায়তা এবং পরামর্শ প্রদান
- উপাদান নির্বাচন এবং বিন্যাস অপ্টিমাইজেশান সম্পর্কে পরামর্শ
- পিসিবি সমাবেশ এবং পরীক্ষার বিষয়ে বিস্তারিত প্রতিবেদন প্রদান
