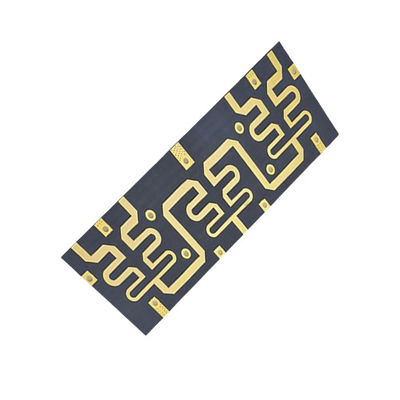

পিটিএফই শীট মাল্টি-লেয়ার পিসিবি উত্পাদন 0.2-3.2mm HASL ENIG OSP পৃষ্ঠ চিকিত্সা

পণ্যের বর্ণনাঃ

ক্রমবর্ধমান জটিল ইলেকট্রনিক ডিভাইসগুলির আবির্ভাব আরও পরিশীলিত সার্কিট বোর্ড প্রযুক্তির বিকাশের প্রয়োজন হয়েছে। এর মধ্যে,মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড (পিসিবি) আধুনিক ইলেকট্রনিক্সের একটি গুরুত্বপূর্ণ উপাদান হিসাবে দাঁড়িয়ে আছেআমাদের মাল্টি-লেয়ার পিসিবি ফ্যাব্রিকেশন পণ্য মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উৎপাদনে অগ্রণী।আধুনিক ইলেকট্রনিক ডিভাইসের কঠোর মান পূরণের জন্য তৈরি যা উচ্চ ঘনত্বের আন্তঃসংযোগ এবং নির্ভরযোগ্যতার প্রয়োজন.

আমাদের মাল্টিলেয়ার পিসিবি সুনির্দিষ্টভাবে নির্মিত, কঠোর প্রতিবন্ধকতা নিয়ন্ত্রণের জন্য অতুলনীয় পারফরম্যান্স প্রদান করে।এই বৈশিষ্ট্যটি নিশ্চিত করে যে সার্কিট বোর্ডের বৈদ্যুতিক বৈশিষ্ট্যগুলি উচ্চ গতির সংকেতগুলির প্রয়োজনীয়তার সাথে মেলে, যার ফলে সংকেত হ্রাস, ক্রসট্যাক এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ হ্রাস পায়।সুনির্দিষ্ট প্রতিবন্ধকতা নিয়ন্ত্রণ উন্নত ইলেকট্রনিক সমাবেশের সূক্ষ্ম চাহিদা পূরণ করে এমন পণ্য সরবরাহের প্রতি আমাদের অঙ্গীকারের প্রমাণ.

মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরির ক্ষেত্রে, সবচেয়ে চাহিদাপূর্ণ স্পেসিফিকেশনগুলির মধ্যে একটি হ'ল লাইন প্রস্থের সর্বনিম্নতা। আমাদের উত্পাদন প্রক্রিয়া গর্বের সাথে একটি মিনিট অর্জন করে।লাইন প্রস্থ 0.1 মিমি, যা প্রতি ইউনিট এলাকায় সার্কিটের উচ্চতর ঘনত্বের অনুমতি দেয়। আধুনিক ইলেকট্রনিক্সের জন্য এই ক্ষুদ্রীকরণ অত্যন্ত গুরুত্বপূর্ণ, যা ক্রমবর্ধমান ছোট প্যাকেজগুলিতে আরও কার্যকারিতা দাবি করে।

একটি পিসিবি এর সৌন্দর্য এবং কার্যকারিতা তার সোল্ডার মাস্ক রঙ দ্বারা উল্লেখযোগ্যভাবে উন্নত হয়, এবং আমাদের পণ্য সবুজ, নীল, সাদা, কালো, লাল সহ বিভিন্ন বিকল্প সরবরাহ করে, অন্যদের মধ্যে। The choice of solder mask not only provides a distinct look to the PCB but also contributes to the protection of the copper circuits from environmental factors and reduces the likelihood of solder bridging between closely spaced solder pads.

মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরিতে অভিযোজনযোগ্যতা গুরুত্বপূর্ণ।এবং আমাদের মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন পরিষেবাটি 2 থেকে 20 স্তর পর্যন্ত স্তর গণনা সরবরাহ করে বিভিন্ন নকশা জটিলতার জন্য সরবরাহ করেএই বহুমুখিতা নিশ্চিত করে যে আমাদের ক্লায়েন্টরা একটি সরল দুই স্তর বোর্ড বা একটি জটিল বিশ স্তর নকশা কাজ করছে কিনা,আমাদের পণ্যগুলি উচ্চ-কার্যকারিতা এবং বহু-কার্যকরী ইলেকট্রনিক্সের জন্য প্রয়োজনীয় জটিলতা এবং ইন্টারলেয়ার সংযোগগুলিকে সামঞ্জস্য করতে পারে.

উপরন্তু, আমাদের যথার্থতার প্রতিশ্রুতি আমাদের 0.1 মিমি এর ন্যূনতম লাইন স্পেসিংয়ের অর্জনে আরও স্পষ্ট।এই সংকীর্ণ দূরত্বের ক্ষমতা সংকেত অখণ্ডতা বজায় রাখার জন্য গুরুত্বপূর্ণ এবং ঘন প্যাকিং বিন্যাসে শর্ট-সার্কিটের সম্ভাবনা হ্রাসবিস্তারিত বিষয়ে এই ধরনের মনোযোগই আমাদের মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উৎপাদনকে আলাদা করে দেয়, যা সবচেয়ে চাহিদাপূর্ণ অ্যাপ্লিকেশনে নির্ভরযোগ্যতার নিশ্চয়তা প্রদান করে।

আমরা যেসব মাল্টিলেয়ার পিসিবি তৈরি করি সেগুলো কঠোরভাবে পরীক্ষা করা হয় এবং গুণমান নিয়ন্ত্রণের ব্যবস্থা করা হয় যাতে এটা সর্বোচ্চ মান পূরণ করে। আমরা বুঝতে পারি যে ইলেকট্রনিক্সের জগতে,এমনকি ক্ষুদ্রতম অসম্পূর্ণতাও বড় পরিণতি হতে পারেঅতএব, আমাদের গুণমান নিশ্চিতকরণ প্রক্রিয়াগুলি এমন কোনও ত্রুটি সনাক্ত এবং নির্মূল করার জন্য ডিজাইন করা হয়েছে যা পিসিবি এর কার্যকারিতা হ্রাস করতে পারে।

উপসংহারে, আমাদের মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন প্রোডাক্ট মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড প্রোডাকশনের ক্ষেত্রে একটি ভিত্তি হিসাবে দাঁড়িয়ে আছে।সংকীর্ণ লাইন প্রস্থ এবং স্পেসিং স্পেসিফিকেশন, বিভিন্ন সোল্ডার মাস্কের রং, এবং স্তর গণনার বিস্তৃত পরিসীমা, আমরা পিসিবি সরবরাহ করি যা কেবল নান্দনিকভাবে আনন্দদায়ক নয় বরং বৈদ্যুতিকভাবে উচ্চতর এবং অত্যন্ত নির্ভরযোগ্য।পরবর্তী প্রজন্মের ইলেকট্রনিক উদ্ভাবনের জন্য মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরিতে আমাদের দক্ষতার উপর নির্ভর করুন।.

বৈশিষ্ট্যঃ

• পণ্যের নামঃ মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন
• তামার বেধ: ১-৪ ওনস
• ক্ষুদ্রতম গর্তের আকারঃ ০.২ মিমি
• সোল্ডার মাস্ক রঙঃ সবুজ, নীল, সাদা, কালো, লাল ইত্যাদি।
• উপাদানঃ FR4, উচ্চ টিজি FR4, হ্যালোজেন মুক্ত, রজার্স ইত্যাদি।
• ন্যূনতম লাইন প্রস্থঃ ০.১ মিমি
• মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড তৈরি
• মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড তৈরি
• মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড তৈরি

টেকনিক্যাল প্যারামিটারঃ

অ্যাপ্লিকেশনঃ

JIETENG ব্র্যান্ড তার দক্ষতার জন্য বিখ্যাতমাল্টি-লেয়ার পিসিবি উৎপাদন, উচ্চমানের PCB সার্কিট বোর্ড সরবরাহ করে যা বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। একটি মডেল নম্বর নির্ভুলতা এবং নির্ভরযোগ্যতার সমার্থক,এই পিসিবি সার্কিট বোর্ড জটিল ইলেকট্রনিক চাহিদা পূরণ করার জন্য ডিজাইন করা হয়চীনে নির্মিত জিয়েটেং পিসিবি ইলেকট্রনিক্স সেক্টরে দেশের প্রযুক্তিগত অগ্রগতির প্রমাণ।

JIETENG PCBs একটি ন্যূনতম লাইন স্পেসিং এবং 0.1 মিমি প্রস্থের গর্ব করে, উচ্চ ঘনত্বের উপাদান স্থাপনের অনুমতি দেয়, যা আধুনিক ইলেকট্রনিক ডিভাইসে গুরুত্বপূর্ণ যেখানে স্থান একটি প্রিমিয়াম।বোর্ডের বেধ 0 থেকে শুরু করে.2 মিমি থেকে 3.2 মিমি পর্যন্ত, বিভিন্ন পণ্যের প্রয়োজনীয়তার জন্য বহুমুখিতা সরবরাহ করে। এটি পাতলা ভোক্তা ইলেকট্রনিক্স বা শক্তিশালী শিল্প সিস্টেমের জন্য হোক না কেন, জিইটিইএনজির পিসিবিগুলি ফিট করার জন্য তৈরি করা যেতে পারে।

এই পিসিবিগুলিতে ব্যবহৃত উপকরণগুলির মধ্যে স্ট্যান্ডার্ড এফআর 4, উচ্চ তাপ প্রতিরোধের জন্য উচ্চ টিজি এফআর 4, পরিবেশ বান্ধবতার জন্য হ্যালোজেন মুক্ত এবং উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলির জন্য রজার্স অন্তর্ভুক্ত রয়েছে।এই বৈচিত্র্য নিশ্চিত করে যে স্থায়িত্বের উপর মনোযোগ দেওয়া হয় কিনা, পরিবেশগত মান, বা কর্মক্ষমতা, একটি উপযুক্ত উপাদান বিকল্প উপলব্ধ।

সঙ্গেপ্রতিবন্ধকতা নিয়ন্ত্রণ, JIETENG PCBs সিগন্যাল অখণ্ডতা নিশ্চিত, যা বিশেষ করে উচ্চ গতির ইলেকট্রনিক সার্কিট গুরুত্বপূর্ণ।এই বৈশিষ্ট্য JIETENG PCBs জটিল ইলেকট্রনিক সিস্টেম যেখানে ধারাবাহিক কর্মক্ষমতা অ আলোচনাযোগ্য ব্যবহারের জন্য আদর্শ করে তোলে.

JIETENG এর PCB পণ্যগুলির জন্য অ্যাপ্লিকেশন অনুষ্ঠান এবং দৃশ্যাবলী বিশাল। তারা টেলিযোগাযোগ খাতে অবিচ্ছেদ্য, শক্তি রাউটার এবং সুইচ যা নির্ভরযোগ্য প্রয়োজনমাল্টি-লেয়ার পিসিবি উৎপাদনকম্পিউটিংয়ের ক্ষেত্রে, সার্ভার থেকে শুরু করে ব্যক্তিগত কম্পিউটার পর্যন্ত, এই পিসিবিগুলি ঘন উপাদান লেআউটগুলি সমর্থন করার এবং তাপকে কার্যকরভাবে পরিচালনা করার সক্ষমতার জন্য ব্যবহৃত হয়।চিকিৎসা শিল্পও উপকৃত হয়জিয়েটেং এর সুনির্দিষ্ট পিসিবি ব্যবহার করে গুরুত্বপূর্ণ ডায়াগনস্টিক এবং চিকিত্সা সরঞ্জাম।

অটোমোবাইল এবং এয়ারস্পেস শিল্প ন্যাভিগেশন, নিয়ন্ত্রণ সিস্টেম এবং বিনোদন সিস্টেমের জন্য JIETENG এর শক্তিশালী PCBs উপর নির্ভর করে।মাল্টি-লেয়ার পিসিবি কম্পোনেন্ট সমাবেশস্মার্টফোন, ট্যাবলেট ইত্যাদি গ্রাহক ইলেকট্রনিক্স,এবং গেমিং কনসোলগুলিও তাদের কম্প্যাক্ট ডিজাইনের জন্য এই মাল্টি-লেয়ার পিসিবি ব্যবহার করে এবং কার্যকর স্থান ব্যবহারের প্রয়োজন.

সংক্ষেপে, JIETENG এর PCB সার্কিট বোর্ড উচ্চ মানের, নির্ভরযোগ্যমাল্টি-লেয়ার পিসিবি উৎপাদনএবং সমাবেশ. তার উন্নত বৈশিষ্ট্য, উপাদান অপশন, এবং সূক্ষ্ম উত্পাদন প্রক্রিয়া সঙ্গে, JIETENG PCB প্রযুক্তির শীর্ষস্থানীয় হিসাবে দাঁড়িয়েছে,আধুনিক ইলেকট্রনিক্সের বিভিন্ন চাহিদা মেটাতে প্রস্তুত.

কাস্টমাইজেশনঃ

ব্র্যান্ড নামঃজিয়েটেং

মডেল নম্বরঃপিসিবি সার্কিট বোর্ড

উৎপত্তিস্থল:চীন

প্রতিবন্ধকতা নিয়ন্ত্রণঃহ্যাঁ।

বোর্ডের বেধঃ0.২-৩.২ মিমি

সিল্কস্ক্রিন রঙঃসাদা, কালো, হলুদ ইত্যাদি।

উপাদানঃএফআর৪, হাই টিজি এফআর৪, হ্যালোজেন মুক্ত, রজার্স ইত্যাদি।

সোল্ডার মাস্ক রঙঃসবুজ, নীল, সাদা, কালো, লাল ইত্যাদি।

এর রাজ্যগুলি অন্বেষণ করুনমাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরিসঙ্গে JIETENG, কাস্টমাইজড আপনার বিশ্বস্ত অংশীদারমাল্টি-লেয়ার পিসিবি কম্পোনেন্ট সমাবেশ. প্রতিটি JIETENGপিসিবি সার্কিট বোর্ডএটি খুব সাবধানে তৈরি করা হয়েছেচীন, সুনির্দিষ্ট প্রস্তাবপ্রতিবন্ধকতা নিয়ন্ত্রণএবং একটি বহুমুখী পরিসীমাবোর্ডের বেধ0.2-3.2 মিমি থেকে।সিল্কস্ক্রিন রঙসাদা, কালো, এবং হলুদ সহ, আপনার নকশা নান্দনিকতা মেলে. আমাদের উপাদান নির্বাচন, FR4, উচ্চ TG FR4 সহ, এবং Halogen বিনামূল্যে অপশন বিভিন্ন catersমাল্টি-লেয়ার পিসিবি কম্পোনেন্ট সমাবেশআপনার পছন্দের সাথে এটি সব শেষ করুনসোল্ডার মাস্ক রঙ, সবুজ, নীল, সাদা, কালো, লাল, এবং আরো অনেক কিছু থেকে নির্বাচন করে আপনার মাল্টি-লেয়ার সার্কিট বোর্ডকে নিখুঁতভাবে কাস্টমাইজ করুন।

সহায়তা ও সেবা:

আমাদের মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন পণ্যটি আমাদের পণ্যের সাথে আপনার সম্পূর্ণ সন্তুষ্টি নিশ্চিত করার জন্য ব্যাপক প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির সাথে আসে।আমাদের সহায়তার মধ্যে রয়েছে অভিজ্ঞ প্রকৌশলীদের একটি দল যারা ডিজাইনে সহায়তা করতে পারেআমরা আপনার পিসিবিগুলির পারফরম্যান্স এবং নির্ভরযোগ্যতা অপ্টিমাইজ করতে সহায়তা করার জন্য বিভিন্ন পরিষেবাও সরবরাহ করি।

আমাদের মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশনের জন্য প্রযুক্তিগত সহায়তার মধ্যে সমস্যা সমাধানের সহায়তা, উপাদান নির্বাচনের দিকনির্দেশনা এবং আপনার নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য স্ট্যাক-আপ বিকল্পগুলির পরামর্শ অন্তর্ভুক্ত রয়েছে।আমাদের বিশেষজ্ঞরা ডিজাইন বা উত্পাদন প্রক্রিয়া চলাকালীন উত্থাপিত হতে পারে যে কোন সমস্যা সমাধান করতে সাহায্য করার জন্য উপলব্ধ, আপনার পিসিবিগুলি সর্বোচ্চ মান অনুযায়ী তৈরি করা হয় তা নিশ্চিত করে।

প্রযুক্তিগত সহায়তার পাশাপাশি, আমাদের পরিষেবাগুলিতে বিস্তারিত ডকুমেন্টেশন, ডিজাইন রুল চেক (ডিআরসি) এবং পিসিবিগুলির অখণ্ডতা যাচাই করার জন্য বৈদ্যুতিক পরীক্ষা অন্তর্ভুক্ত রয়েছে।আমরা আমাদের ক্লায়েন্টদের সাথে ঘনিষ্ঠভাবে কাজ করি তাদের প্রকল্পের সময়রেখা এবং বাজেটের সীমাবদ্ধতার সাথে সামঞ্জস্যপূর্ণ কাস্টমাইজড সমাধান সরবরাহ করতেআমাদের লক্ষ্য আপনার প্রকল্পের সাফল্যকে সমর্থন করার জন্য ব্যতিক্রমী গুণমান এবং পরিষেবা প্রদান করা।

দয়া করে মনে রাখবেন যে আমাদের প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলি আপনার নিজস্ব ডিজাইন এবং ইঞ্জিনিয়ারিং টিমের জ্ঞান এবং দক্ষতার পরিপূরক।আমরা আমাদের ক্লায়েন্টদের সর্বোত্তম ফলাফলের জন্য নকশা প্রক্রিয়ার প্রথম দিকে আমাদের সাথে জড়িত হতে উত্সাহিত করি.

প্যাকেজিং এবং শিপিংঃ

মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন পণ্যটি সাবধানে প্যাকেজ করা হয় যাতে এটি নিখুঁত অবস্থায় গন্তব্যে পৌঁছে যায়।প্রতিটি PCB পৃথকভাবে পরিবহন সময় ইলেক্ট্রোস্ট্যাটিক নিষ্কাশন ক্ষতি প্রতিরোধ করার জন্য অ্যান্টি-স্ট্যাটিক উপাদান মধ্যে আবৃত করা হয়পরে প্যাকেজ করা পিসিবিগুলি একটি শক্ত, কাস্টম-ফিট কার্ডবোর্ড বাক্সে রাখা হয় যাতে শিপিংয়ের সময় কোনও প্রভাব হ্রাস করার জন্য চারপাশে cushioning উপাদান থাকে।এই বাক্সটি ভারী-ডুয়িং প্যাকিং টেপ দিয়ে সীলমোহর করা হয় এবং পরিষ্কারভাবে হ্যান্ডলিং নির্দেশাবলী দিয়ে লেবেল করা হয়.

শিপিংয়ের জন্য, প্যাকেজড পিসিবিগুলি বৃহত্তর, টেকসই শিপিং কন্টেইনারগুলিতে গ্রুপ করা হয়। এই কন্টেইনারগুলি স্ট্যাকযোগ্য হওয়ার জন্য ডিজাইন করা হয়েছে, ট্রানজিট চলাকালীন স্থিতিশীলতা এবং সুরক্ষা সরবরাহ করে।প্রতিটি শিপিং কনটেইনার এছাড়াও পণ্য বিবরণ সঙ্গে উপযুক্তভাবে সীল এবং লেবেল করা হয়, গন্তব্য, এবং ট্র্যাকিং তথ্য যাতে নিশ্চিত হয় যে এটি সঠিকভাবে পরিচালিত হয় এবং তার চূড়ান্ত গন্তব্যে নিরাপদে পৌঁছে যায়।

প্রায়শই জিজ্ঞাসিত প্রশ্নঃ

প্রশ্ন 1: জিইটিইএনজি পিসিবি সার্কিট বোর্ডে কী কী উপকরণ ব্যবহার করা হয়?

উত্তরঃ জিইটিএনজি পিসিবি সার্কিট বোর্ড উচ্চমানের ল্যামিনেট, তামা ফয়েল এবং অন্যান্য উপকরণ ব্যবহার করে তৈরি করা হয় যা বহুস্তরীয় পিসিবি উত্পাদনের জন্য শিল্পের মান পূরণ করে।ব্যবহার করা নির্দিষ্ট উপকরণগুলি অ্যাপ্লিকেশন এবং গ্রাহকের প্রয়োজনীয়তার উপর নির্ভর করে পরিবর্তিত হতে পারে.

প্রশ্ন 2: জিআইইটিইএনজি পিসিবি সার্কিট বোর্ড উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলিকে সমর্থন করতে পারে?

উত্তরঃ হ্যাঁ, JIETENG PCB সার্কিট বোর্ড উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশন সমর্থন করার জন্য ডিজাইন করা হয়েছে।উত্পাদন প্রক্রিয়া উচ্চ ফ্রিকোয়েন্সি পরিবেশে সংকেত অখণ্ডতা নিশ্চিত করতে স্তর স্তর আপ এবং উপাদান নির্বাচন বিস্তারিত মনোযোগ অন্তর্ভুক্ত.

Q3: JIETENG PCB সার্কিট বোর্ডের জন্য সর্বাধিক স্তর সংখ্যা কত?

A3: JIETENG PCB সার্কিট বোর্ডের জন্য সর্বোচ্চ স্তর সংখ্যা আপনার নকশা এবং অ্যাপ্লিকেশন জটিলতা উপর নির্ভর করে। আপনার নির্দিষ্ট প্রয়োজনীয়তা সঙ্গে আমাদের সাথে যোগাযোগ করুন,এবং আমরা আপনার চাহিদা মেটাতে সেরা সমাধান প্রদান করবে.

প্রশ্ন ৪ঃ জিইটিইএনজি কীভাবে তার পিসিবি সার্কিট বোর্ডের গুণমান নিশ্চিত করে?

A4: JIETENG কঠোর পরীক্ষা এবং মান নিয়ন্ত্রণ পদ্ধতির মাধ্যমে গুণমান নিশ্চিত করে। এর মধ্যে বৈদ্যুতিক পরীক্ষা, চাক্ষুষ পরিদর্শনএবং অন্যান্য শিল্প-মানক অনুশীলন যাতে প্রতিটি পিসিবি সার্কিট বোর্ড চীনে নির্মিত পণ্য থেকে প্রত্যাশিত উচ্চমানের মান পূরণ করে তা নিশ্চিত করে.

Q5: JIETENG PCB সার্কিট বোর্ড উত্পাদন জন্য সীসা সময় কি?

A5: JIETENG PCB সার্কিট বোর্ড উত্পাদন জন্য সীসা সময় বোর্ডের জটিলতা এবং বর্তমান উত্পাদন ক্ষমতা উপর নির্ভর করে পরিবর্তিত হতে পারে। সাধারণভাবে,আমরা মানের নিশ্চিত করার সময় দ্রুত টার্নওভার সময় আছে লক্ষ্যআপনার প্রকল্পের সাথে সম্পর্কিত নির্দিষ্ট লিড টাইমগুলির জন্য, আপনার বিবরণ দিয়ে আমাদের সাথে যোগাযোগ করুন।
