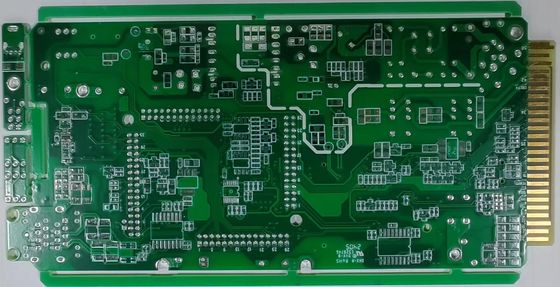

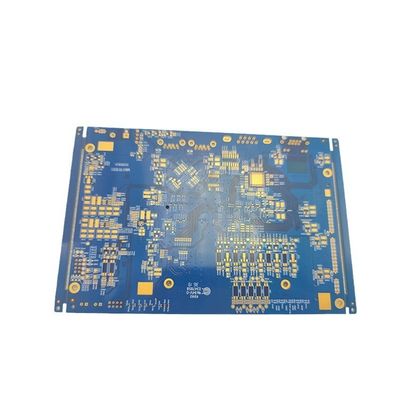

4-স্তর মিশ্র চাপ রজার্স ইলেকট্রনিক কমিউনিকেশন প্রোডাক্ট প্রোটোটাইপ পিসিবি

পণ্যের বর্ণনাঃ

মাল্টি-লেভেল প্রিন্টেড ওয়্যারিং বোর্ড তৈরির জন্য আমাদের সারফেস ফিনিস বিকল্পগুলির মধ্যে রয়েছে এইচএএসএল, ইএনআইজি, ওএসপি, নিমজ্জন সিলভার, নিমজ্জন টিন এবং গ্রাহকের অনুরোধ অনুযায়ী অন্যান্য ফিনিস।এটি নিশ্চিত করে যে পিসিবিগুলি অক্সিডেশন থেকে সুরক্ষিত, ক্ষয়, এবং অন্যান্য পরিবেশগত কারণ যা তাদের কর্মক্ষমতা এবং জীবনকাল প্রভাবিত করতে পারে।

বৈশিষ্ট্যঃ

পণ্যের নামঃ মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন
স্তর সংখ্যাঃ ৪
ক্ষুদ্রতম গর্তের আকারঃ 0.2mm
ন্যূনতম লাইন প্রস্থঃ ০.১ মিমি
পৃষ্ঠের সমাপ্তিঃ HASL, ENIG, OSP, ডুবানো সিলভার, ডুবানো টিন, ইত্যাদি।
সোল্ডার মাস্কের রঙঃ সবুজ, নীল, সাদা, কালো, লাল ইত্যাদি।
আমাদের মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন পরিষেবা প্রদান করেঃ
মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড উৎপাদন
মাল্টি-লেয়ার পিসিবি কম্পোনেন্ট সমাবেশ

অ্যাপ্লিকেশনঃ

অ্যাপ্লিকেশনঃ
মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন পণ্যটি বিভিন্ন অ্যাপ্লিকেশন অনুষ্ঠান এবং দৃশ্যকল্পের জন্য আদর্শ যেমনঃ
অটোমোবাইল শিল্প - অটোমোবাইল শিল্পে, মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন পণ্যটি বিভিন্ন উপাদান যেমন ইঞ্জিন নিয়ন্ত্রণ ইউনিট, পাওয়ার ট্রেন সিস্টেম,এবং তথ্য বিনোদন সিস্টেমপিসিবিগুলি চরম তাপমাত্রা এবং কম্পন সহ্য করতে পারে এবং তারা আর্দ্রতা, ধুলো এবং অন্যান্য দূষণকারীদের প্রতিরোধী।
শিল্প অটোমেশন - শিল্প অটোমেশন সিস্টেমের জন্য অত্যন্ত নির্ভরযোগ্য এবং টেকসই পিসিবি প্রয়োজন যা কঠোর পরিবেশে প্রতিরোধ করতে পারে।JIETENG এর PCB সার্কিট বোর্ড এই প্রয়োজনীয়তা পূরণ করার জন্য ডিজাইন করা হয় এবং বিভিন্ন শিল্প অটোমেশন অ্যাপ্লিকেশন যেমন সেন্সর জন্য মাল্টি-স্তর PCBs তৈরি করতে ব্যবহার করা যেতে পারে, কন্ট্রোলার, এবং actuators.
মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন পণ্যটি এয়ারস্পেস, টেলিযোগাযোগ এবং সামরিক অ্যাপ্লিকেশনগুলির মতো অন্যান্য অ্যাপ্লিকেশন দৃশ্যকল্পের জন্যও উপযুক্ত। সর্বনিম্ন 0.2 মিমি হোল আকারের সাথে,এই পণ্য উচ্চ নমনীয়তা এবং বহুমুখিতা উপলব্ধ, এটি বিভিন্ন পিসিবি তৈরির প্রয়োজনীয়তার জন্য একটি আদর্শ পছন্দ।

কাস্টমাইজেশনঃ

আমাদের ব্র্যান্ড, JIETENG, উচ্চ মানের মাল্টি-স্তর মুদ্রিত সার্কিট বোর্ড উত্পাদন সেবা প্রদান করে। এই পণ্যের জন্য আমাদের মডেল নম্বর হল PCB সার্কিট বোর্ড, যা চীনে আমাদের কারখানায় নির্মিত হয়।আমরা আমাদের ক্লায়েন্টদের নির্দিষ্ট চাহিদা পূরণের জন্য কাস্টমাইজেশন সেবা প্রদান.

আমাদের মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ডের বোর্ড বেধ 0.2 মিমি থেকে 3.2 মিমি পর্যন্ত, স্থিতিশীল সংকেত সংক্রমণের জন্য প্রতিবন্ধকতা নিয়ন্ত্রণ সহ। আমাদের মিনি লাইন প্রস্থ 0.1 মিমি, এবং মিনিগর্তের আকার ০.২ মিমি, যাতে সঠিকতা নিশ্চিত হয়।

আমরা সবুজ, নীল, সাদা, কালো, লাল এবং আরও অনেক কিছু সহ বিভিন্ন ধরণের সোল্ডার মাস্কের রঙ অফার করি। আমাদের মাল্টি-লেভেল প্রিন্টেড সার্কিট বোর্ড ফ্যাব্রিকেশন প্রক্রিয়ার মাধ্যমে,আমরা আপনার সব PCB চাহিদা জন্য কাস্টমাইজড সমাধান প্রদান করতে পারেন.

প্যাকেজিং এবং শিপিংঃ

পণ্যের প্যাকেজিংঃ

মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন পণ্যটি অ্যান্টি-স্ট্যাটিক ব্যাগে নিরাপদে প্যাক করা হবে এবং তারপরে ট্রানজিট চলাকালীন এটি রক্ষা করার জন্য পর্যাপ্ত প্যাডিং সহ একটি শক্তিশালী কার্ডবোর্ড বাক্সে রাখা হবে।বক্সটি সহজেই সনাক্তকরণের জন্য পণ্যের নাম এবং স্পেসিফিকেশন দিয়ে লেবেল করা হবে.

শিপিং:

মাল্টিলেয়ার পিসিবি ফ্যাব্রিকেশন পণ্যটি ফেডেক্স বা ডিএইচএল এর মতো নামী কুরিয়ার পরিষেবার মাধ্যমে পাঠানো হবে। শিপিংয়ের খরচ প্যাকেজের ওজন এবং গন্তব্যের ভিত্তিতে গণনা করা হবে।গ্রাহককে তাদের চালানের অবস্থা পর্যবেক্ষণের জন্য একটি ট্র্যাকিং নম্বর প্রদান করা হবে.

প্রায়শই জিজ্ঞাসিত প্রশ্নঃ


প্রশ্নঃ পিসিবি সমাবেশ কি?
উত্তরঃ একটি কার্যকরী ইলেকট্রনিক ডিভাইস তৈরির জন্য একটি প্রিন্টেড সার্কিট বোর্ডে (পিসিবি) ইলেকট্রনিক উপাদানগুলি একত্রিত করার প্রক্রিয়াটি পিসিবি সমাবেশ।
প্রশ্ন: পিসিবি সমাবেশের ব্র্যান্ড নাম কি?
উত্তরঃ পিসিবি সমাবেশের ব্র্যান্ড নাম জেটেং।
প্রশ্ন: পিসিবি মডেল নম্বর কি?
উত্তরঃ পিসিবি সমাবেশের মডেল নম্বর হল JIETENG PCBA01।
প্রশ্ন: পিসিবি সমাবেশ কোথায় করা হয়?
উত্তরঃ পিসিবি সমাবেশটি চীনের শেনজেন শহরে তৈরি করা হয়।
প্রশ্ন: পিসিবি সমাবেশের উদ্দেশ্য কী?
উত্তরঃ পিসিবি সমাবেশের উদ্দেশ্য একটি কার্যকরী ইলেকট্রনিক ডিভাইস তৈরি করা।
