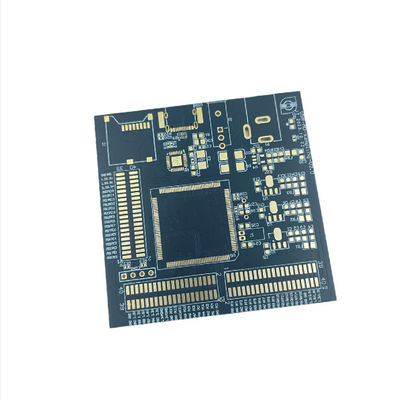

নীল সোল্ডার মাস্ক এবং 0.2 মিমি ন্যূনতম গর্তের আকার সহ হলুদ মাল্টিলেয়ার সার্কিট বোর্ড

Place of Origin China Shenzhen
পরিচিতিমুলক নাম JIETENG
সাক্ষ্যদান UL ROHS ISO9001 TS16949
Model Number PCB circuit board
Minimum Order Quantity 10 pcs
মূল্য 0.2-5USD/piece
Packaging Details Blank carton, vacuum packed
Delivery Time 5-8 working days
Payment Terms T/T, Western Union,
Supply Ability 360000 square meters / year

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
Minimum Hole Size 0.2mm Board Thickness 0.4-3.2mm
Surface Finishing HASL, OSP, ENIG, Immersion Silver, Gold Plating Solder Mask Color Green, Blue, White, Black, Red, Yellow
Layer Number 4-20 Silkscreen Color Yellow
Minimum Line Width/Spacing 3/3mil Copper Thickness 8oz
Name OEM Electronic Control Board
বিশেষভাবে তুলে ধরা

ব্লু সোল্ডার মাস্ক মাল্টিলেয়ার সার্কিট বোর্ড

,

0.২ মিমি মাল্টিলেয়ার সার্কিট বোর্ড

,

হলুদ মাল্টিলেয়ার সার্কিট বোর্ড

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

পণ্যের বর্ণনাঃ

আমাদের মাল্টি-লেয়ারেড প্রিন্টেড সার্কিট বোর্ডের ন্যূনতম লাইন প্রস্থ এবং 3/3 মিলিমিটার দূরত্ব রয়েছে, যা আপনার সার্কিট ডিজাইনে নির্ভুলতা এবং নির্ভুলতা নিশ্চিত করে। অতিরিক্তভাবে বোর্ডের বেধ 0 থেকে পরিবর্তিত হয়।৪-৩.২ মিমি, কাঠামোগত অখণ্ডতা বজায় রেখে ইলেকট্রনিক উপাদানগুলির জন্য পর্যাপ্ত জায়গা প্রদান করে।

আমাদের মাল্টি-লেয়ারেড প্রিন্টেড সার্কিট বোর্ডের তামার বেধ 1-6oz থেকে যায়, সর্বোত্তম পরিবাহিতা এবং কর্মক্ষমতা নিশ্চিত করে। এটিতে সবুজ, নীল, সাদা,কালো, লাল, এবং হলুদ, কাস্টমাইজেশন এবং নান্দনিক আবেদন করার অনুমতি দেয়।

আমাদের মাল্টি-লেয়ারেড প্রিন্টেড সার্কিট বোর্ডটি টেলিযোগাযোগ, অটোমোটিভ, মেডিকেল,এবং ভোক্তা ইলেকট্রনিক্স. গুণমান এবং বিস্তারিত মনোযোগ আমাদের প্রতিশ্রুতি সঙ্গে, আপনি বিশ্বাস করতে পারেন যে আমাদের মাল্টি স্তরিত প্রিন্টেড সার্কিট বোর্ড আপনার প্রত্যাশা পূরণ বা অতিক্রম করবে.



বৈশিষ্ট্যঃ

  • পণ্যের নাম: মাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড
  • স্তর সংখ্যাঃ ৪-২০
  • তামার বেধঃ ১-৬ অউন্স
  • অর্থ প্রদানের মেয়াদঃ টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন
  • ন্যূনতম গর্তের আকারঃ 0.2 মিমি
  • সারফেস ফিনিশিংঃ HASL, OSP, ENIG, ডুবানো সিলভার, গোল্ড প্লাটিং


টেকনিক্যাল প্যারামিটারঃ

টেকনিক্যাল প্যারামিটার মানের পরিসীমা
নাম মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড
স্তর সংখ্যা ৪-২০
বোর্ডের বেধ 0.4-3.2 মিমি
তামার বেধ ১-১৮ ওনস
ন্যূনতম গর্তের আকার 0.২ মিমি
ন্যূনতম লাইন প্রস্থ/স্পেসিং ৩/৩ মিলি
সারফেস ফিনিশিং HASL, OSP, ENIG, ডুবানো সিলভার, গোল্ড প্লাটিং
উপাদান FR4, উচ্চ Tg FR4, উচ্চ ফ্রিকোয়েন্সি, রজার্স, অ্যালুমিনিয়াম
সোল্ডার মাস্ক রঙ সবুজ, নীল, সাদা, কালো, লাল, হলুদ
সিল্কস্ক্রিন রঙ সাদা, কালো, হলুদ


অ্যাপ্লিকেশনঃ

মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ডের সবচেয়ে জনপ্রিয় অ্যাপ্লিকেশনগুলির মধ্যে একটি হল ভোক্তা ইলেকট্রনিক্স শিল্প। এর মধ্যে স্মার্টফোন, ট্যাবলেট, ল্যাপটপ,এবং অন্যান্য ডিভাইস যেগুলোতে কমপ্যাক্ট ডিজাইন এবং উচ্চ পারফরম্যান্সের ক্ষমতা প্রয়োজনমাল্টি লেয়ার প্রিন্টেড সার্কিট বোর্ড এই অ্যাপ্লিকেশনগুলির জন্য আদর্শ কারণ এটি একটি ছোট ফর্ম ফ্যাক্টর বজায় রেখে উচ্চ গতির ডেটা ট্রান্সমিশন এবং জটিল সার্কিটরি পরিচালনা করতে পারে।

মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ডটি অটোমোটিভ শিল্পেও ব্যবহৃত হয়, যেখানে এটি বিভিন্ন ইলেকট্রনিক সিস্টেমে অন্তর্ভুক্ত করা হয়, যেমন ইঞ্জিন পরিচালনা, জলবায়ু নিয়ন্ত্রণ,এবং বিনোদন সিস্টেমমাল্টি-লেয়ার প্রিন্টেড সার্কিট বোর্ড এই অ্যাপ্লিকেশনগুলির জন্য আদর্শ কারণ এটি চরম তাপমাত্রা, কম্পন এবং অন্যান্য কঠোর পরিবেশগত অবস্থার প্রতিরোধ করতে পারে।

মেডিকেল শিল্পে, মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড বিভিন্ন মেডিকেল ডিভাইস এবং সরঞ্জাম যেমন রোগী পর্যবেক্ষণ সিস্টেম, ডায়াগনস্টিক সরঞ্জাম এবং ইমেজিং সিস্টেমে ব্যবহৃত হয়।মাল্টি স্তরযুক্ত মুদ্রিত সার্কিট বোর্ড এই অ্যাপ্লিকেশনগুলির জন্য আদর্শ কারণ এটি নির্ভরযোগ্য, টেকসই, এবং উচ্চ ফ্রিকোয়েন্সি সংকেত পরিচালনা করতে পারে।

মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ডের অন্যান্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে এয়ারস্পেস এবং প্রতিরক্ষা, শিল্প অটোমেশন এবং টেলিযোগাযোগ।মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড প্রতিটি শিল্পের নির্দিষ্ট চাহিদা মেটাতে ডিজাইন করা হয়েছে এবং বিভিন্ন পৃষ্ঠ সমাপ্তি বিকল্প পাওয়া যায়এইচএএসএল, ওএসপি, ইএনআইজি, ডুবানো সিলভার এবং গোল্ড প্ল্যাটিং সহ।

মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ডের সর্বনিম্ন গর্তের আকার 0.2 মিমি এবং বোর্ডের বেধ 0.4-3.2 মিমি। এটি সাদা, কালো এবং হলুদ সিল্কস্ক্রিন রঙে পাওয়া যায়,যে কোন সমস্যা দেখা দিতে পারে তা সনাক্ত করা এবং সমস্যা সমাধান করা সহজ করে তোলেউচ্চ-কার্যকারিতা ক্ষমতা এবং নির্ভরযোগ্যতার সাথে, জিয়েটেনগ এর মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড বিস্তৃত অ্যাপ্লিকেশন এবং দৃশ্যকল্পের জন্য আদর্শ পছন্দ।



সহায়তা ও সেবা:





মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড পণ্য প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির মধ্যে রয়েছেঃ

  • বিশেষজ্ঞের প্রযুক্তিগত পরামর্শ ও নির্দেশনা
  • ডিজাইন পর্যালোচনা এবং অপ্টিমাইজেশন
  • প্রোটোটাইপ উন্নয়ন ও পরীক্ষা
  • উত্পাদন ও উৎপাদন সহায়তা
  • গুণমান নিয়ন্ত্রণ এবং পরীক্ষা
  • প্রোডাক্ট ডকুমেন্টেশন এবং স্পেসিফিকেশন
  • কাস্টমাইজেশন এবং পরিবর্তন সেবা
  • পণ্য ব্যবহার এবং রক্ষণাবেক্ষণ সম্পর্কে প্রশিক্ষণ এবং শিক্ষা


প্যাকেজিং এবং শিপিংঃ

পণ্যের প্যাকেজিংঃ

  • মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ডটি একটি অ্যান্টি-স্ট্যাটিক ব্যাগে প্যাকেজ করা হবে যাতে কোনও বৈদ্যুতিন স্ট্যাটিক ডিসচার্জ প্রতিরোধ করা যায়।
  • অ্যান্টি-স্ট্যাটিক ব্যাগটি একটি শক্ত কার্ডবোর্ড উপাদান থেকে তৈরি বাক্সে রাখা হবে।
  • বাক্সটি প্যাকিং টেপ দিয়ে সিল করা হবে।

শিপিং:

  • প্যাকেজ করা মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ডটি একটি নামী কুরিয়ার সার্ভিসের মাধ্যমে পাঠানো হবে।
  • কুরিয়ার পরিষেবাটি শিপমেন্টের জন্য একটি ট্র্যাকিং নম্বর সরবরাহ করবে।
  • পণ্যের পুরো মূল্যের জন্য শিপমেন্টটি বীমা করা হবে।
  • শিপমেন্ট পাঠানোর পর গ্রাহককে ই-মেইলের মাধ্যমে জানানো হবে।


প্রায়শই জিজ্ঞাসিত প্রশ্নঃ

Q1.পিসিবি উদ্ধৃতির জন্য কোন তথ্য প্রয়োজন?
: গারবার ফাইল এবং প্রযুক্তিগত প্রয়োজনীয়তা যেমন পিসিবি উপাদান, বেধ, তামার পৃষ্ঠ, মাস্ক এবং সিল্ক স্ক্রিনের রঙ ইত্যাদি)
Q2.পিসিবি উৎপাদনের জন্য কোন ফাইল ফরম্যাট গ্রহণ করা হয়?
: গারবার ফাইলঃ CAM350 PCB ফাইলঃ প্রোটেল 99SE, PADS, CAD, আলটিয়াম ডিজাইনার।
Q3.আমার ফাইলগুলো কি নিরাপদ?
: আপনার ফাইলগুলি সম্পূর্ণ নিরাপদ। আমরা প্রক্রিয়া জুড়ে আমাদের গ্রাহকদের বৌদ্ধিক সম্পত্তি অধিকার রক্ষা করি। গ্রাহকদের সমস্ত ফাইল কখনও তৃতীয় পক্ষের সাথে ভাগ করা হবে না।
