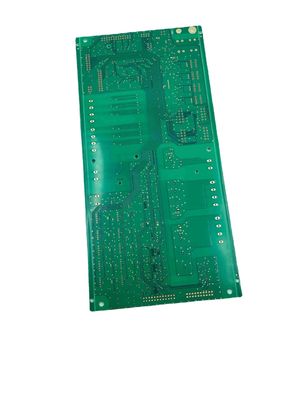

কাস্টমাইজড মাল্টিলেয়ার ইলেকট্রনিক হাই ফ্রিকোয়েন্সি পিসিবি প্রোটোটাইপ ফ্যাব্রিকেশন
| উৎপত্তি স্থল | গুয়াংডং, চীন |
|---|---|
| পরিচিতিমুলক নাম | JIETENG |
| সাক্ষ্যদান | ISO/TS16949/RoHS/TS16949 |
| মডেল নম্বার | পিসিবি |
| ন্যূনতম চাহিদার পরিমাণ | আলোচনা সাপেক্ষ |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | ভিতরের ভ্যাকুয়াম প্যাকিং, বাইরের স্ট্যান্ডার্ড শক্ত কাগজ |
| ডেলিভারি সময় | ডেলিভারির জন্য 5-10 দিন |
| পরিশোধের শর্ত | আলোচনা সাপেক্ষ |
| যোগানের ক্ষমতা | প্রতি বছর 150000 বর্গ মিটার/বর্গ মিটার |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| ঝাল মাস্ক | Green. সবুজ। Red. লাল। Blue. নীল। White. সাদা। | উপাদান | FR4 CEM1 CEM3 Hight TG |
|---|---|---|---|
| সোল্ডার মাস্ক রঙ | সবুজ/সাদা/হলুদ/কালো/নীল/বেগুনি | স্তর | 1-40 (≥30 স্তর পর্যালোচনা প্রয়োজন) |
| আবেদন | শিল্প/চিকিৎসা/ভোক্তা ইলেকট্রনিক | ||
| বিশেষভাবে তুলে ধরা | ইলেকট্রনিক উচ্চ ফ্রিকোয়েন্সি PCBs,মাল্টিলেয়ার উচ্চ ফ্রিকোয়েন্সি PCBs,CEM1 কাস্টমাইজড PCB প্রোটোটাইপ |
||
পণ্যের বর্ণনা
কাস্টমাইজড পিসিবি প্রোটোটাইপ সার্কিট বোর্ড ইলেকট্রনিক পিসিবি বোর্ড ফ্যাব্রিকেশন মাল্টিলেয়ার পিসিবি ম্যানুফ্যাকচারিং
প্রয়োজনীয় বিবরণ
| আইটেম | আরপিসিবি | এইচডিআই |
| ন্যূনতম লাইনউইথ/লাইনস্পেসিং | 3MIL/3MIL(0.075mm) | 2MIL/2MIL(0.05MM) |
| ন্যূনতম গর্ত ব্যাস | 6MIL(0.15MM) | 6MIL(0.15MM) |
| ন্যূনতম সোল্ডার রেসিস্ট খোলার (একক দিক) | 1.5MIL(0.0375MM) | 1.2MIL(0.03MM) |
| ন্যূনতম সোল্ডার প্রতিরোধী সেতু | 3MIL(0.075MM) | 2.2MIL(0.055MM) |
| সর্বাধিক আকৃতির অনুপাত (বেধ/গর্ত ব্যাস) | 10:1 | 8:1 |
| প্রতিবন্ধকতা নিয়ন্ত্রণ নির্ভুলতা | +/-8% | +/-8% |
| সমাপ্ত বেধ | 0.3-3.2 মিমি | 0.2-3.2 মিমি |
| সর্বোচ্চ বোর্ড আকার | 630MM*620MM | 620MM*544MM |
| সর্বাধিক সমাপ্ত তামার বেধ | 6OZ(210UM) | 2OZ(70UM) |
| সর্বনিম্ন বোর্ড বেধ | 6MIL(0.15MM) | 3MIL(0.076MM) |
| সর্বোচ্চ স্তর | 14层 | 12层 |
| পৃষ্ঠ চিকিত্সা | HASL-LF, OSP, নিমজ্জন স্বর্ণ, নিমজ্জন টিন, নিমজ্জন Ag |
নিমজ্জন স্বর্ণ, ওএসপি, নির্বাচনী নিমজ্জন স্বর্ণ, কার্বন প্রিন্ট |
| ন্যূনতম/সর্বোচ্চ লেজার গর্ত আকার | / | 3MIL / 9.8MIL |
| লেজার গর্ত আকার সহনশীলতা | / | 10% |
